AKTIVIERUNG DER FUNKTION ÜBER HANDTASTER
8.1
HANDTASTER (OPTION)

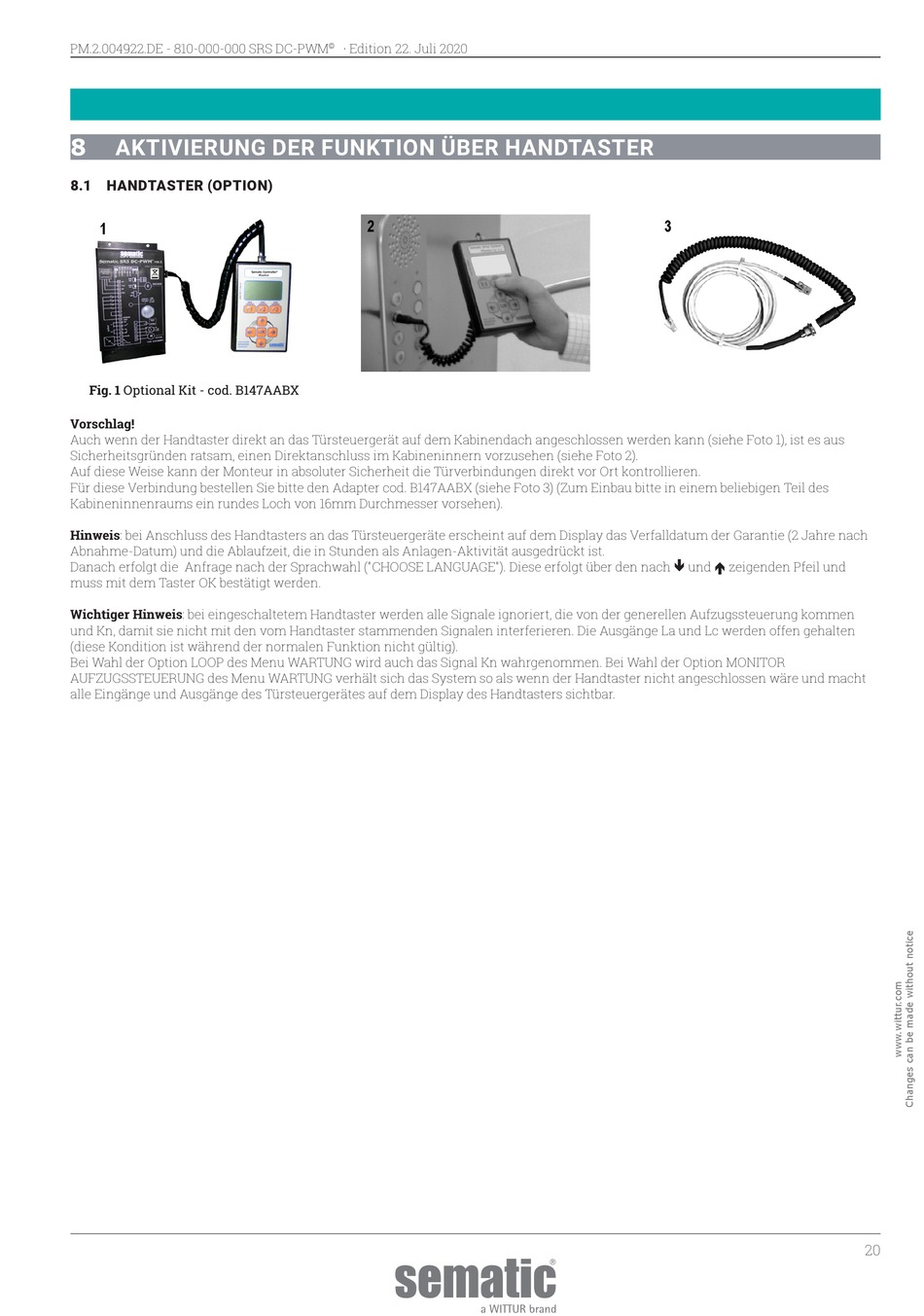

Fig. 1 Optional Kit - cod. B147AABX
Vorschlag!
Auch wenn der Handtaster direkt an das Türsteuergerät auf dem Kabinendach angeschlossen werden kann (siehe Foto 1), ist es aus
Sicherheitsgründen ratsam, einen Direktanschluss im Kabineninnern vorzusehen (siehe Foto 2).
Auf diese Weise kann der Monteur in absoluter Sicherheit die Türverbindungen direkt vor Ort kontrollieren.
Für diese Verbindung bestellen Sie bitte den Adapter cod. B147AABX (siehe Foto 3) (Zum Einbau bitte in einem beliebigen Teil des
Kabineninnenraums ein rundes Loch von 16mm Durchmesser vorsehen).
Hinweis: bei Anschluss des Handtasters an das Türsteuergeräte erscheint auf dem Display das Verfalldatum der Garantie (2 Jahre nach
Abnahme-Datum) und die Ablaufzeit, die in Stunden als Anlagen-Aktivität ausgedrückt ist.
Danach erfolgt die Anfrage nach der Sprachwahl ("CHOOSE LANGUAGE"). Diese erfolgt über den nach ä und ã zeigenden Pfeil und
muss mit dem Taster OK bestätigt werden.
Wichtiger Hinweis: bei eingeschaltetem Handtaster werden alle Signale ignoriert, die von der generellen Aufzugssteuerung kommen
und Kn, damit sie nicht mit den vom Handtaster stammenden Signalen interferieren. Die Ausgänge La und Lc werden offen gehalten
(diese Kondition ist während der normalen Funktion nicht gültig).
Bei Wahl der Option LOOP des Menu WARTUNG wird auch das Signal Kn wahrgenommen. Bei Wahl der Option MONITOR
AUFZUGSSTEUERUNG des Menu WARTUNG verhält sich das System so als wenn der Handtaster nicht angeschlossen wäre und macht
alle Eingänge und Ausgänge des Türsteuergerätes auf dem Display des Handtasters sichtbar.
