PM.2.004922.DE - 810-000-000 SRS DC-PWM
•
Zur mechanischen Installation der Kabinentürantriebe beachten Sie bitte unser Handbuch "Installations- und Wartungshinweise
der Sematic Türen".
Das Türsteuergerät ist bereits auf dem Kabinentürantrieb befestigt. Die Verbindungen zwischen Türsteuergerät und Motor erfolgen
•
fabrikmäßig.

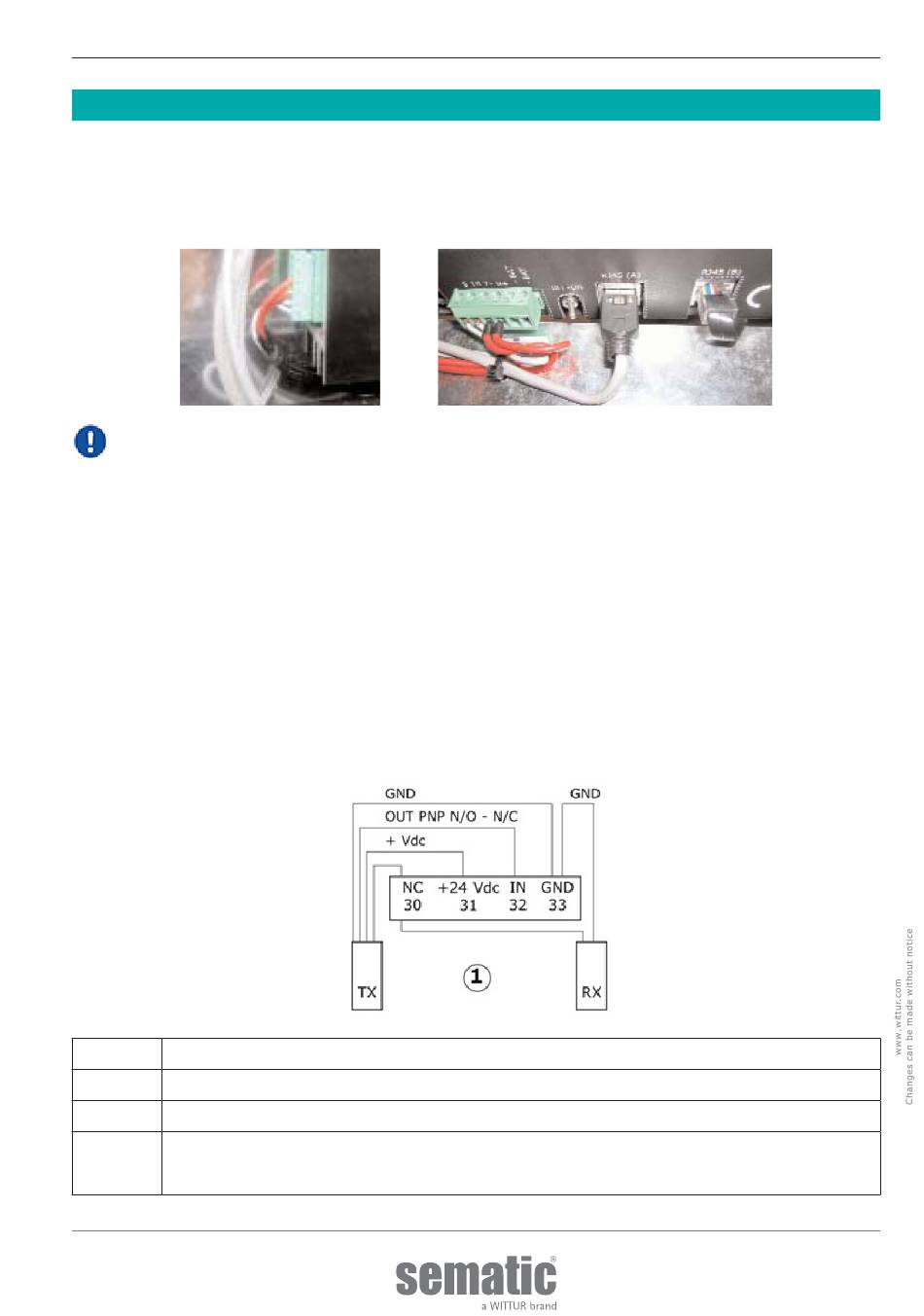

Die Verbindungskabel sind in Laschen am Kämpfer fixiert um mögliche Beschädigungen durch den Zahnriemen zu verhindern. Siehe
folgende Abbildung:
Hinweis: bei Austausch des Motors sind die Kabel wie oben angegeben zu befestigen, damit der Kabel Kontakt mit dem Antriebsriemen verhindert wird.
Achtung:
Zur Vermeidung von Interferenzen mit der Anlagenverkabelung empfehlen wir die Signale Ka und Kc (Klemmen 3, 5 und 15) mit
•
seitlich liegenden Erdungskabeln abzuschirmen.
•
Änderungen in der Länge und der Verkabelungslage können die EMV Eigenschaften des Systems beeinträchtigen.
4.1.1 Detektor/Lichtgitter/Fotozelle: nur Signalverbindung zum Türsteuergerät (direkte Verbindung)
Für diese Verbindung ist ein Außenrelais-Kontakt ohne Spannung (Klemmen 15-23) einzusetzen. Es besteht die Möglichkeit nur das
Fotozellen-Ausgangssignal (oder ähnliche Vorrichtungen) anzuschließen, daß ein Kontakt ohne Spannung ist; so wird das Türsteuergerät
direkt über die Wiederöffnungsnotwendigkeit unterrichtet. Die Fotozelle (oder ähnliche Vorrichtungen) hat somit eine unabhängige
Versorgung und gibt nur das Ausgangssignal an das Türsteuergerät Sematic SRS DC-PWM© . Während der Wiederöffnung der Türen
gibt das Türsteuergerät an die Aufzugssteuerung ein Umkehr-Signal über den Relais-Kontakt IM aus (grünes Led leuchtet auf dem
Türsteuergerät leuchtet).
4.1.2 Detektor/Lichtgitter/Fotozelle: komplette Verbindung zum Türsteuergerät
Komplette Verbindung heißt, daß die Vorrichtung Spannung entnimmt und das Signal direkt zum Türsteuergerät des Sematic SRS
PWM© schickt, welches eine komplette Wiederöffnung der Türen veranlasst und an die Aufzugssteuerung ein Umkehr-Signal über den
Relais-Kontakt IM ausgibt (grünes Led auf dem Türsteuergerät leuchtet).
Eine komplette Verbindung mit einem Detektor oder einer Fotozelle ist bei einer Spannung von 24 Vdc max 100mA und Ausgang des
Typs PNP N/O über folgende Klemmen möglich:
33 GND
Erdungsklemme
32 IN
Signal PNP N/O vom Detektor
31 + 24 Vdc
Spannung zum Detektor/Fotozelle
30 NC
Freie Hilfsklemme (kann als Hilfsklemme
der Komponenten-Verbindung der
Lichtgitter benutzt werden).
· Edition 22. Juli 2020
©
13
