PM.2.004922.DE - 810-000-000 SRS DC-PWM
2
WAS BEDEUTET SEMATIC SRS DC-PWM©

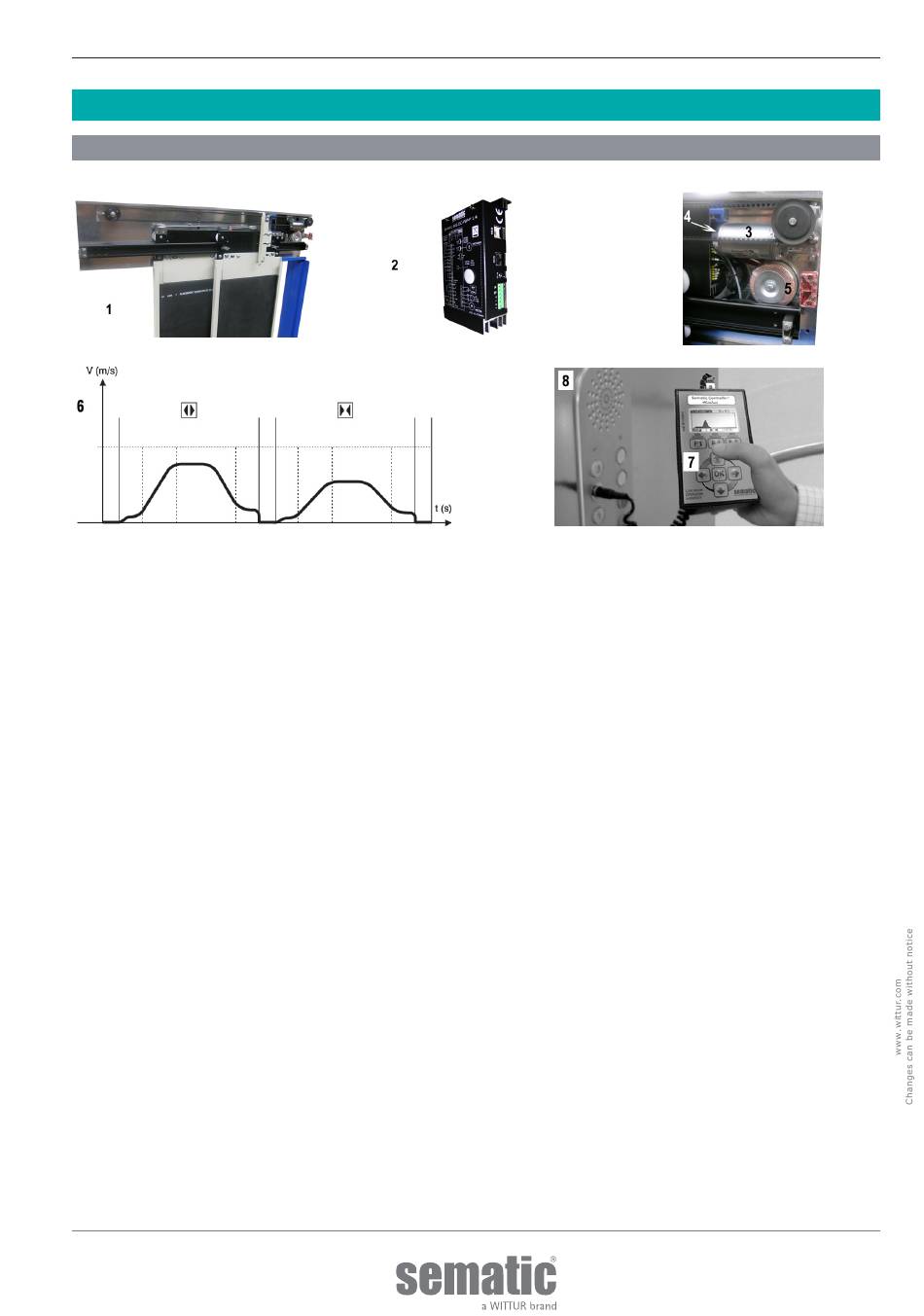

Das System besteht aus:
einem Kabinentürantrieb (1)
•
einem Türsteuergerät mit Mikroprozessoren (Türsteuergerät - 2)
•
•
einem DC Motor (3) rückgeführt mit einem optischen Encoder (4)
einem Transformator 230/115 Vac - 24 Vac (5)
•
Das Türsteuergerät "Sematic SRS DC-PWM" veranlasst die automatische Öffnung und Schließung der Aufzugstüren und kontrolliert
die Zeiten, die Stromzufuhr, die Geschwindigkeiten (schnell, langsam, Beschleunigung, Verzögerung), die unterschiedlichen
Sicherheitssysteme (Wiederöffnungs-vorrichtung ...) und die Funktionsstörungen (Überlastung der Stromzufuhr, unterbrochene
Verbindungen, ...).
Die zwei Kurvenprofile der Öffnungs- und Schließzyklen arbeiten unabhängig voneinander (6). Es besteht die Möglichkeit, die Profile
mittels der sich im Türsteuergerät befindlichen Taster zu ändern oder direkt über den Handtaster (Zusatzteil mit Display und achtstelliger
Tastatur, der über RJ45 angeschlossen werden kann).
Der Handtaster (7) ist ein Anschlussgerät, der die Funktionsparameter sichtbar und regulierbar macht, die im Türsteuergerät gespeichert
sind.
Während der Installation oder Wartung der Anlage ist die Anwendung eines Handtasters angebracht, da damit die einzelnen Parameter
und Encoder-Einstellungen einstellbar, variierbar oder einfach nur die Auswahl und die Funktionsfehler während des Betriebs sichtbar
aufgeführt werden können.
Die Anwendung des Handtasters kann direkt vom Innern der Kabine erfolgen (8). Dies gewährleistet absolute Sicherheit während der
Arbeit für den Monteur und die Bewegung der angekoppelten Türen kann in effektiver Betriebsfunktion geprüft werden.
Hinweis: Das Türsteuergerät SRS DC-PWM© garantiert dem Motor eine beschränkte Potenz und wird nur bei Türen mit reduzierten
Ausmaßen geliefert.
Bei Türen mit hoher Performance oder wenn der Einbau nicht so erfolgen kann, dass die Türfunktion garantiert ist, können bei Sematic
Türsteuergeräte oder Antriebe mit höherer Potenz bezogen werden.
Bitte wenden Sie sich an unser Verkaufsbüro.
Hinweis: die abgebildeten Geräte sind in vereinfachter Form dargestellt; die Aufzugskomponenten können hinsichtlich der
Motorgestaltung und des Kabinentürantriebs unterschiedlich sein.
