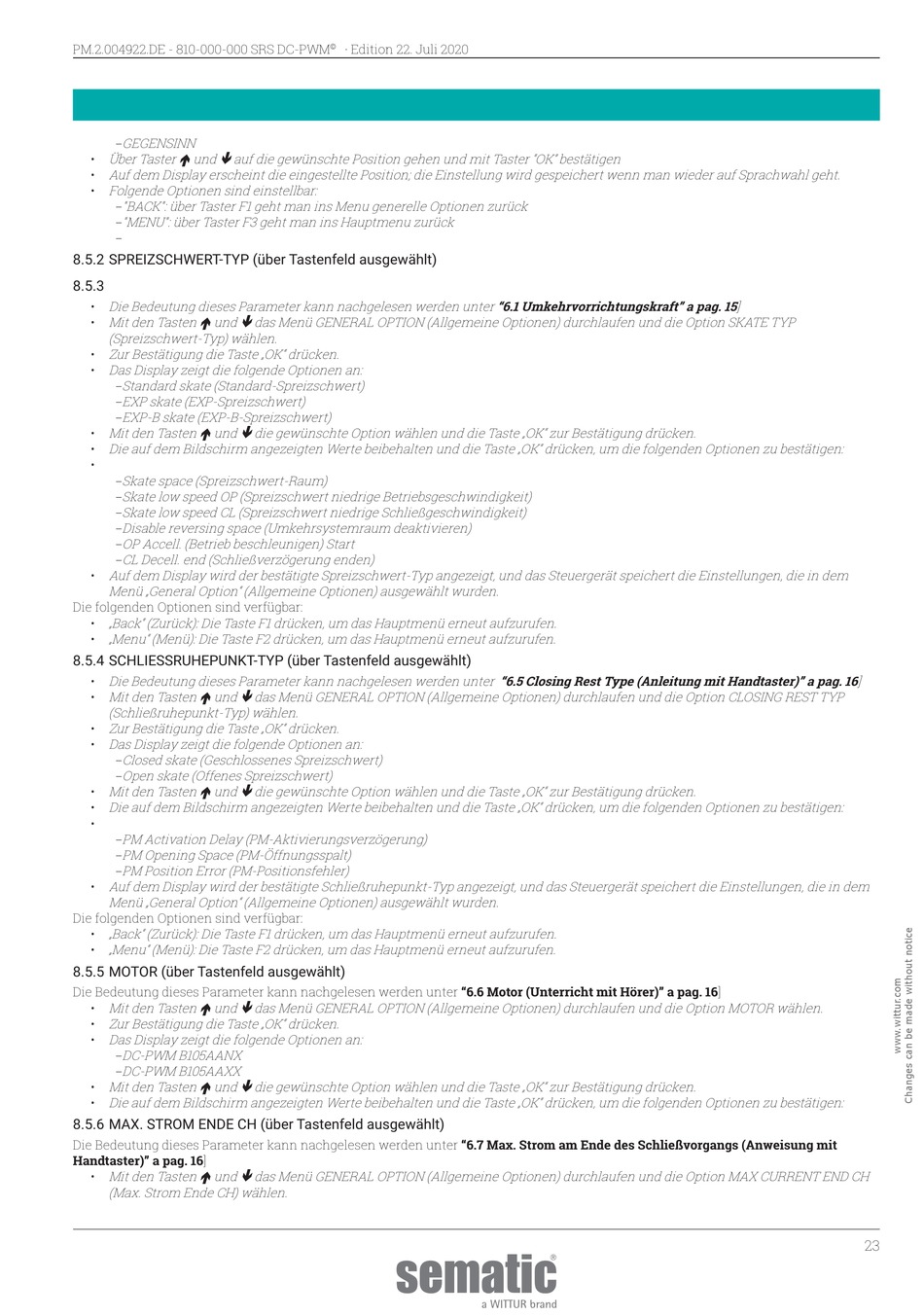

PM.2.004922.DE - 810-000-000 SRS DC-PWM
− GEGENSINN
•
Über Taster ã und ä auf die gewünschte Position gehen und mit Taster "OK" bestätigen
Auf dem Display erscheint die eingestellte Position; die Einstellung wird gespeichert wenn man wieder auf Sprachwahl geht.
•
•
Folgende Optionen sind einstellbar:
− "BACK": über Taster F1 geht man ins Menu generelle Optionen zurück
− "MENU": über Taster F3 geht man ins Hauptmenu zurück
−
8.5.2 SPREIZSCHWERT-TYP (über Tastenfeld ausgewählt)
8.5.3
•
Die Bedeutung dieses Parameter kann nachgelesen werden unter "6.1 Umkehrvorrichtungskraft" a pag. 15]
Mit den Tasten ã und ä das Menü GENERAL OPTION (Allgemeine Optionen) durchlaufen und die Option SKATE TYP
•
(Spreizschwert-Typ) wählen.
•
Zur Bestätigung die Taste „OK" drücken.
Das Display zeigt die folgende Optionen an:
•
− Standard skate (Standard-Spreizschwert)
− EXP skate (EXP-Spreizschwert)
− EXP-B skate (EXP-B-Spreizschwert)
Mit den Tasten ã und ä die gewünschte Option wählen und die Taste „OK" zur Bestätigung drücken.
•
•
Die auf dem Bildschirm angezeigten Werte beibehalten und die Taste „OK" drücken, um die folgenden Optionen zu bestätigen:
•
− Skate space (Spreizschwert-Raum)
− Skate low speed OP (Spreizschwert niedrige Betriebsgeschwindigkeit)
− Skate low speed CL (Spreizschwert niedrige Schließgeschwindigkeit)
− Disable reversing space (Umkehrsystemraum deaktivieren)
− OP Accell. (Betrieb beschleunigen) Start
− CL Decell. end (Schließverzögerung enden)
•
Auf dem Display wird der bestätigte Spreizschwert-Typ angezeigt, und das Steuergerät speichert die Einstellungen, die in dem
Menü „General Option" (Allgemeine Optionen) ausgewählt wurden.
Die folgenden Optionen sind verfügbar:
•
„Back" (Zurück): Die Taste F1 drücken, um das Hauptmenü erneut aufzurufen.
•
„Menu" (Menü): Die Taste F2 drücken, um das Hauptmenü erneut aufzurufen.
8.5.4 SCHLIESSRUHEPUNKT-TYP (über Tastenfeld ausgewählt)
Die Bedeutung dieses Parameter kann nachgelesen werden unter "6.5 Closing Rest Type (Anleitung mit Handtaster)" a pag. 16]
•
•
Mit den Tasten ã und ä das Menü GENERAL OPTION (Allgemeine Optionen) durchlaufen und die Option CLOSING REST TYP
(Schließruhepunkt-Typ) wählen.
Zur Bestätigung die Taste „OK" drücken.
•
Das Display zeigt die folgende Optionen an:
•
− Closed skate (Geschlossenes Spreizschwert)
− Open skate (Offenes Spreizschwert)
Mit den Tasten ã und ä die gewünschte Option wählen und die Taste „OK" zur Bestätigung drücken.
•
•
Die auf dem Bildschirm angezeigten Werte beibehalten und die Taste „OK" drücken, um die folgenden Optionen zu bestätigen:
•
− PM Activation Delay (PM-Aktivierungsverzögerung)
− PM Opening Space (PM-Öffnungsspalt)
− PM Position Error (PM-Positionsfehler)
Auf dem Display wird der bestätigte Schließruhepunkt-Typ angezeigt, und das Steuergerät speichert die Einstellungen, die in dem
•
Menü „General Option" (Allgemeine Optionen) ausgewählt wurden.
Die folgenden Optionen sind verfügbar:
•
„Back" (Zurück): Die Taste F1 drücken, um das Hauptmenü erneut aufzurufen.
„Menu" (Menü): Die Taste F2 drücken, um das Hauptmenü erneut aufzurufen.
•
8.5.5 MOTOR (über Tastenfeld ausgewählt)
Die Bedeutung dieses Parameter kann nachgelesen werden unter "6.6 Motor (Unterricht mit Hörer)" a pag. 16]
•
Mit den Tasten ã und ä das Menü GENERAL OPTION (Allgemeine Optionen) durchlaufen und die Option MOTOR wählen.
Zur Bestätigung die Taste „OK" drücken.
•
Das Display zeigt die folgende Optionen an:
•
− DC-PWM B105AANX
− DC-PWM B105AAXX
Mit den Tasten ã und ä die gewünschte Option wählen und die Taste „OK" zur Bestätigung drücken.
•
•
Die auf dem Bildschirm angezeigten Werte beibehalten und die Taste „OK" drücken, um die folgenden Optionen zu bestätigen:
8.5.6 MAX. STROM ENDE CH (über Tastenfeld ausgewählt)
Die Bedeutung dieses Parameter kann nachgelesen werden unter "6.7 Max. Strom am Ende des Schließvorgangs (Anweisung mit
Handtaster)" a pag. 16]
•
Mit den Tasten ã und ä das Menü GENERAL OPTION (Allgemeine Optionen) durchlaufen und die Option MAX CURRENT END CH
(Max. Strom Ende CH) wählen.
· Edition 22. Juli 2020
©
23
