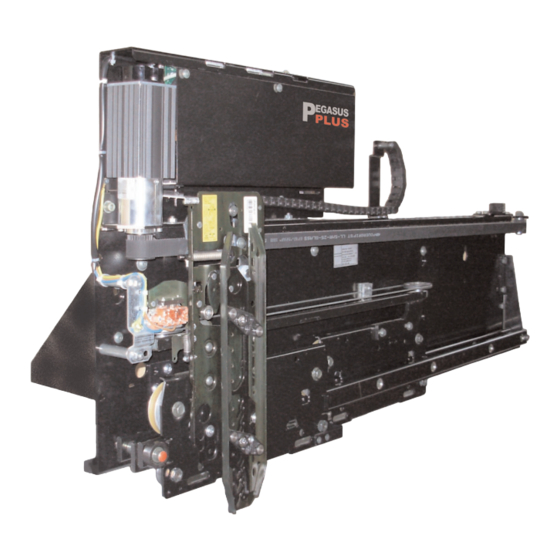

Wittur selcom Pegasus PLUS Bedienungsanleitung

Kabinentürantrieb
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Nachdruck, Übersetzung und Vervielfältigung in jeglicher Form - auch
auszugsweise - bedürfen der schriftlichen Genehmigung der Fa. WITTUR.
© Copyright WITTUR 2012
Änderungen vorbehalten!

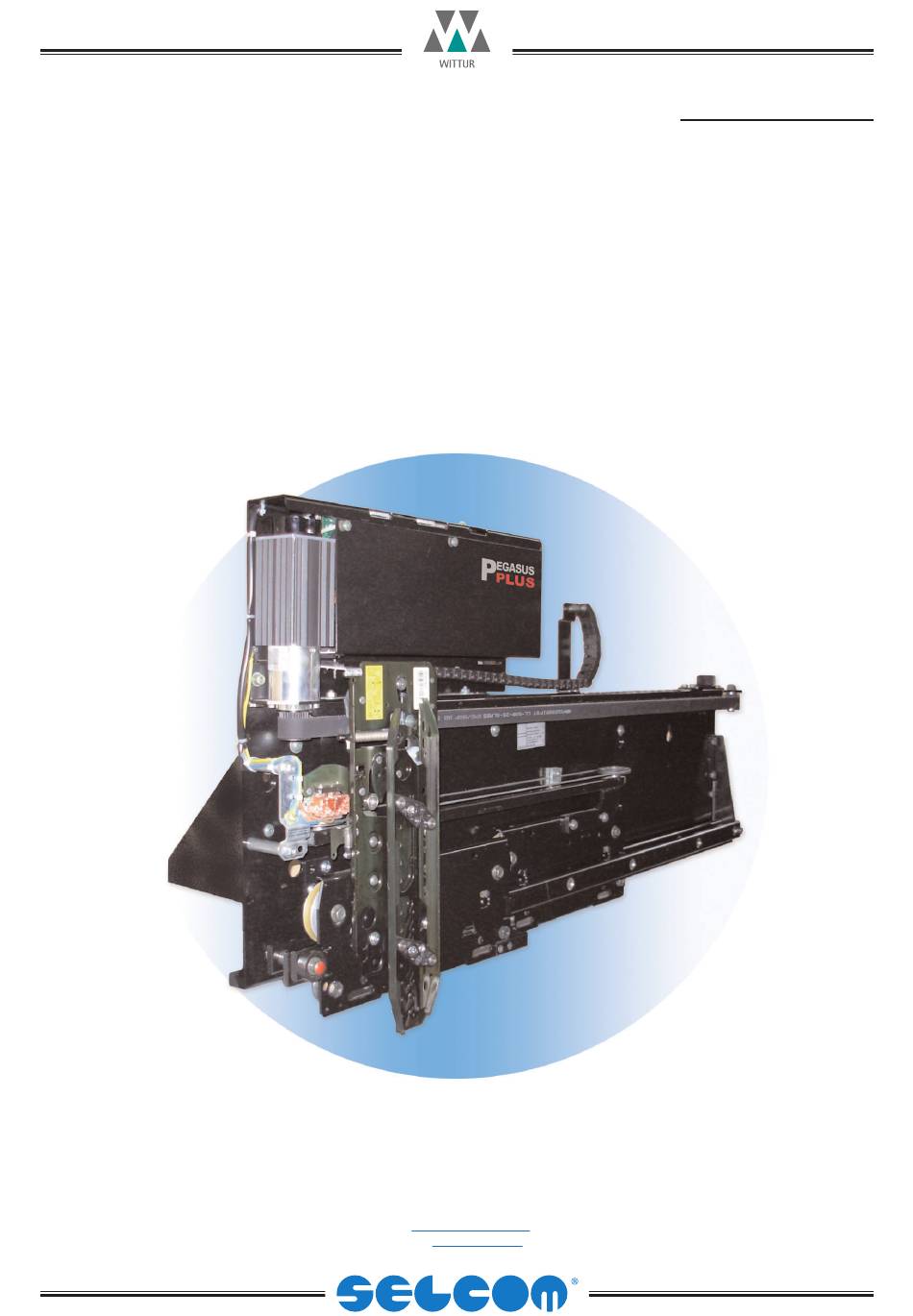

BEDIENUNGSANLEITUNG
Pegasus PLUS
URL:
http://www.wittur.com
e-mail:
info@wittur.com
Kode
GM.2.002492.DE
Version
Kode
3214.32.0204
Version
Datum
07.12.2012
0
B

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wittur selcom Pegasus PLUS

Inhaltszusammenfassung für Wittur selcom Pegasus PLUS

  • Seite 1 Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 BEDIENUNGSANLEITUNG Pegasus PLUS Nachdruck, Übersetzung und Vervielfältigung in jeglicher Form - auch auszugsweise - bedürfen der schriftlichen Genehmigung der Fa. WITTUR. URL: http://www.wittur.com © Copyright WITTUR 2012 e-mail: info@wittur.com Änderungen vorbehalten!
  • Seite 2 PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 0 0 7 7 / / 1 1 2 2 / / 1 1 2 2 Generelle Aktualisierung 0 0 5 5 / / 0 0 7 7 / / 0 0 7 7 Neubearbeitung vom Dokument Lay-out und der folgend Punkt: 8 Ä...

  • Seite 3: Benützte Symbole

    BENÜTZTE SYMBOLE PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version VERZEICHNIS Datum 07.12.2012 Seite 1.25 Benützte Symbole..................... Seite Vorwort und Warnhinweise .
  • Seite 4 VORWORT UND WARNHINWEISE HINWEISE PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 Seite 2.25 Glückwunsch zum Erwerb eines W W I I T T T T U U R R Produkts! Lesen Sie bitte vor Montagebeginn dieses Produktes die Informationen, die wir in der vorliegenden Broschüre zusammenge- tragen haben.

  • Seite 5: Allgemeine Beschreibung

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 1 - ALLGEMEINE BESCHREIBUNG Datum 07.12.2012 Seite 3.25 Der lineare Kabinentürantrieb 3214-PEGASUS PLUS mit Zahnriemenübersetzung (1) besteht aus einem Blech (2) welches den Türantrieb, die Laufschienen (4) ,die Seilumlenkrollen (5-6), die Elektronikeinheit (7) und den Transformator (8) trägt. Das bewegliche Mitnehmerschwert (9) ist mit dem Zahnriemen (1) verbunden, um die Öffnungs- und Schließbewegung der Laufwagen auszuführen.

  • Seite 6: Befestigung Des Kabinentürantriebes Am Kabinendach

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 Seite 4.25 1.1 - BEFESTIGUNG DES KABINENTÜRANTRIEBES AM KABINENDACH Befestigungssystem Schwellenlinie Schwelle Änderungen vorbehalten!

  • Seite 7: Bezugspunkt An Schacht- Und Kabinentür

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 2 - BEZUGSPUNKT AN SCHACHT- UND KABINENTÜR Datum 07.12.2012 Seite 5.25 Jede Tür hat im Kämpferbereich einen roten Kunststoffeinsatz an der schnellaufenden Schiene befestigt, der als Bezugspunkt beim Setzen und “Ausloten” der Schacht-und Kabinentür dient. Bei einseitig öffnenden Türen kennzeichnet dieser Punkt den lichten Durchgang auf der Anschlagseite;...

  • Seite 8: Einbau Der Bolzen Zur Türblattaufhängung

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 3 - EINBAU DER BOLZEN ZUR TÜRBLATTAUFHÄNGUNG Datum 07.12.2012 Seite 6.25 Jeder Türflügel muß mit mindestens zwei Befestigungspunkte versehen werden. Die kegeligen (A) und platten (B) Sicherungsscheiben sind an der gekennzeichneten Stelle anzubringen (siehe unten). Änderungen vorbehalten!

  • Seite 9: Ein -Und Ausbau Der Unteren Führungsschienen

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 4 - EIN -UND AUSBAU DER UNTEREN FÜHRUNGSSCHIENEN Datum 07.12.2012 Seite 7.25 Den Gleitschuh (2) durch leichten Druck auf den entsprechenden Support (1) schieben, bis die Krallen in den Absatz (3) einrasten (Abb. 1). Zur Demontage genügt es, den Gleitschuh nach unten zu drücken und von seiner Halterung zu ent nehmen (1) (Abb.

  • Seite 10: Anweisungen Für Die Gleitschuhmontage

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 Seite 8.25 ANWEISUNGEN FÜR DIE GLEITSCHUHMONTAGE A A C C H H T T U U N N G G ! ! Um eine Beschädigung der Türblätter zu vermeiden, müssen die Abstandshalter, die nicht für das vorderseitige Einstellen der Gleitschuhhalterung verwendet werden, so positioniert werden, dass die Länge der Schrauben kompensiert wird.
  • Seite 11 PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 Seite 9.25 Den Gleitschuh auf den Exzenterbolzen schieben, bis die Kunststoffkrallen (1) in die Nut einrasten (Abb. 1). Zur Demontage hebt man die Krallen am Gleitschuh mit einem Schraubenzieher und drückt den Bolzen zurück. Der Ein- und Ausbau der unteren Führungen ist am montierten Türblatt möglich.

  • Seite 12: Schwellenuntersatz

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 5 - MONTAGE DER SCHWELLE UND SCHÜRZE Datum 07.12.2012 Seite 10.25 Schwelle aus Aluminium Standard: Die Befestigung der Schwelle und der Blende erfolgt wie in der Abbildung 1 dargestellt. Verstärkte Aluminiumschwelle: Die Schürze wird ohne die Schnappmuttern direkt an den Gewindebohrungen befestigt.

  • Seite 13: Ausrichtung Des Mechanismus Zur Schwelle

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 6 - AUSRICHTUNG DES MECHANISMUS ZUR SCHWELLE Datum 07.12.2012 Seite 11.25 Loten Sie den Mechanismus zu den Schwellenenden aus. Typ 11-12/R-L Typ 01-02/C Typ 71-72/R-L Typ 41-42/C MITNEHMERSCHWERT MITNEHMERSCHWERT HAKENRIEGELROLLE HAKENRIEGELROLLE FÜHRUNGSSCHIENE FÜHRUNGSSCHIENE LOTRECHT...

  • Seite 14: Befestigung Des Beweglichen Mitnehmerschwertes

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 7 - BEFESTIGUNG DES BEWEGLICHEN MITNEHMERSCHWERTES Datum 07.12.2012 Seite 12.25 Nach Einbau der Türblätter den Mitnehmer durch die 4 Schrauben (1) befestigen und die entsprechenden Riemenkupplung fixieren. Änderungen vorbehalten!

  • Seite 15: Höheneinstellung Am Mitnehmerschwert

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 8 - HÖHENEINSTELLUNG AM MITNEHMERSCHWERT Datum 07.12.2012 Seite 13.25 Zur Höheneinstellung des Mitnehmerschwertes die Schrauben (1) und die Schraube (2) lösen, die Kufen in der gewünschten Position stellen und die Schrauben (1) und (2) wieder anschrauben. Es sind weitere Einstellungen alle 25 mm möglich. Mitnehmerschwert mit Einstellmöglichkeit von 0 bis 100 mm Mitnehmerschwert mit Einstellmöglichkeit von 125 bis 250 mm Änderungen vorbehalten!

  • Seite 16: Kabinentürverriegelung (Auf Wunsch)

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 9 - KABINENTÜRVERRIEGELUNG (AUF WUNSCH) Datum 07.12.2012 Seite 14.25 9.1 - KRITERIEN DIE FÜR DEN EINBAU UND DIE WARTUNG DER KABINENTÜRVERRIEGELUNG ZU BERÜCKSICHTIGEN SIND - - d d i i e e W W a a r r t t u u n n g g m m u u ß ß m m i i n n d d e e s s t t e e n n s s e e i i n n m m a a l l i i m m J J a a h h r r e e r r f f o o l l g g e e n n - die Kabinentürverriegelung muß...

  • Seite 17: Die Korrekte Betriebsweise Der Kabinentüre Überwachen

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 Seite 15.25 9.2 - DIE KORREKTE BETRIEBSWEISE DER KABINENTÜRE ÜBERWACHEN - Prüfen Sie, daß sich der Hakenriegel beim Drücken der Mitnehmerschwerter (A, B) frei bewegt - Prüfen Sie gemäß folgender Vorgehensweise, daß sich alle Lagerpunkte der Kabinentürverriegelung leicht bewegen: - Spannungsversorgung des Kabinentürantriebes ausschalten - Die Tür mit der Hand am Riemen bis zur vollständigen Schließlage zuschieben - der Mitnehmer muß...

  • Seite 18: Einstellen Der Riegelrollen

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 10 - EINSTELLEN DER RIEGELROLLEN Datum 07.12.2012 Seite 16.25 Beginnen Sie mit der Einstellung der Riegelrollenpaare im untersten Stockwerk. Lösen Sie die Schrauben (1) mit einem Schraubenschlüssel SW 17 und zentrieren Sie das Riegelrollenpaar. Verschieben Sie die Rollengruppe in die Position wie auf Seite 17 dargestellt.

  • Seite 19: Position Des Mitnehmers Zwischen Den Schachtriegelrollen

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 11 - POSITION DES MITNEHMERS ZWISCHEN DEN SCHACHTRIEGELROLLEN Datum 07.12.2012 Seite 17.25 60 ÷ 88 Änderungen vorbehalten!

  • Seite 20: Auswechseln Des Riemens

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 12 - AUSWECHSELN DES RIEMENS Datum 07.12.2012 Seite 18.25 M M I I D D I I / / S S U U P P R R A A Die Schraube (1) abschrauben, um die Riemenklemme vom Mitnehmer zu lösen. Lockern Sie die Schrauben (2) ohne sie völlig zu lösen, um den Riemen zu entspannen.

  • Seite 21: Spannung Des Zahnriemens

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 13 - SPANNUNG DES ZAHNRIEMENS Datum 07.12.2012 Seite 19.25 Um die Spannung des Zahnriemens (1) zu überprüfen, mit dem Schraubenzieher (3) auf das Lager (2) einwirken und das Maß (a) prü- fen, anschließend die Position mit den Schrauben (4) befestigen.

  • Seite 22: Einstellung Der Lichten Türbreite

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 14 - EINSTELLUNG DER LICHTEN TÜRBREITE Datum 07.12.2012 Seite 20.25 Die Durchgangsöffnung wird mit einem verstellbarem Block (1), der am Mechanismus der Fahrkorbtür angebracht ist, eingestellt. Für die Einstellung der Durchgangsöffnung einfach die Schrauben (2) zu- oder aufschrauben. Typ 02/C Typ 72/R-L Typ 32/R-L...

  • Seite 23: Notmitnahme Des Langsamlaufenden Laufwagens

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 15 - NOTMITNAHME DES LANGSAMLAUFENDEN LAUFWAGENS Datum 07.12.2012 Seite 21.25 Bei der Wartung prüfen, daß der Notemitnahmehaken vorhanden und fest befestigt ist. Änderungen vorbehalten!
  • Seite 24 PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 16 - LAUFROLLEN Datum 07.12.2012 Seite 22.25 Die Ausführung der Lauffläche der oberen Rolle unterscheidet sich von der unteren Rolle. Die Lauffläche der oberen Rolle liegt in der Mitte nicht auf der Laufschiene auf (Siehe Abb. 1). Die Rollen sollten aufgrund Abnützung ausgetauscht werden, wenn die Rolle mit dem Rillengrund auf der Laufschiene aufliegt (Siehe Abb.

  • Seite 25: Einstellen Der Gegenrolle

    PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version 17 - EINSTELLEN DER GEGENROLLE Datum 07.12.2012 Seite 23.25 Um ein Spiel zwischen Schlitten (1) und Laufschiene (2) zu vermeiden, die Regulierung des exzentrischen Bolzens der Gegenrolle (3) benutzen. Mit einem Maulschlüssel SW 19 die Mutter (4) losschrauben und mit einem Innensechskantschlüssel SW 6 (6) den exzentrischen Bolzen (5) im Uhrzeiger- oder Gegenuhrzeigersinn, wie durch den Pfeil (B) angezeigt, drehen, um so das Spiel zwischen Führung und Laufrolle zu verringern, wobei diese sich jedoch weiterhin frei und mühelos drehen muß.
  • Seite 26 PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version WEITERE HINWEISE UM DIE GUTE FUNKTIOSTÜCHTIGKEIT DER TÜREN ZU ERHALTEN Datum 07.12.2012 Seite 24.25 Um Fehler oder unkorrekter Funktion vorzubeugen, und um das System leistungsfähig zu halten, sollten von Zeit zu Zeit Kontrollen durchgeführt werden, damit die Übereinstimmung mit den entsprechenden Vorschriften sichergestellt ist.
  • Seite 27 PEGASUS PLUS KABINENTÜREN Kode GM.2.002492.DE Version Kode 3214.32.0204 Version Datum 07.12.2012 Seite 25.25 Änderungen vorbehalten!
