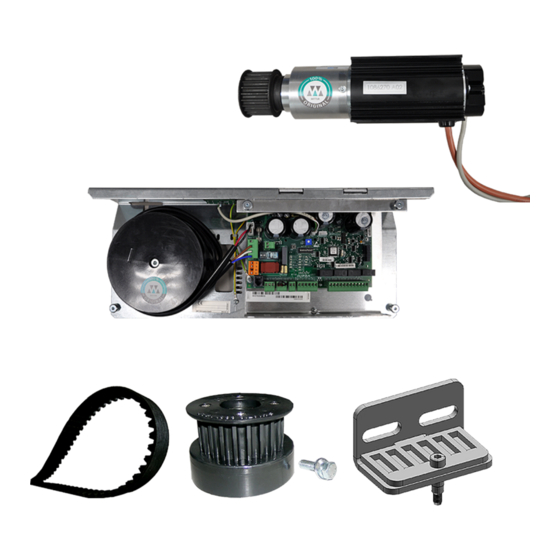

BETRIEBSANLEITUNG
Sematic 2000B
Code
PM.2.006087.DE
Evolution Kit
Version
A
Datum
30.01.2023
Bestellbezeichnung:
BL-1086104
3D Installation Video
Kein Teil dieser Publikation darf ohne vorherige
schriftliche Genehmigung von WITTUR verbreitet
oder übersetzt werden, auch nicht auszugsweise.
© Copyright WITTUR 2023
Änderungen vorbehalten!
www.wittur.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wittur Sematic 2000B Evolution Kit

Inhaltszusammenfassung für Wittur Sematic 2000B Evolution Kit

  • Seite 1 BETRIEBSANLEITUNG Sematic 2000B Code PM.2.006087.DE Evolution Kit Version Datum 30.01.2023 Bestellbezeichnung: BL-1086104 3D Installation Video Kein Teil dieser Publikation darf ohne vorherige schriftliche Genehmigung von WITTUR verbreitet oder übersetzt werden, auch nicht auszugsweise. © Copyright WITTUR 2023 Änderungen vorbehalten! www.wittur.com...

  • Seite 2: Inhaltsverzeichnis

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 2.37 INHALT Allgemeines vor Montagebeginn ............

  • Seite 3: Bezeichnung

    15.1 Einleitung ................. . 15.2 Anschluss des Wittur Programmierungstools an die WHD SUPRA-Elektronik ......

  • Seite 4: Allgemeines Vor Montagebeginn

    Ausreichende Kenntnisse im Aufzugbau sind Voraussetzung. Fa. WITTUR lehnt jegliche Verantwortung für Schäden, die durch nicht fachgerechte oder sonstige Handlungen, die nicht in Übereinstimmung mit dieser Betriebs‐anleitung vorgenom- men wurden, ab. Die Gewähr‐leistungs‐verpflichtung der Fa. WITTUR kann entfallen, wenn das Bauteil anders als in dieser Anleitung beschrieben eingesetzt wird.

  • Seite 5: Allgemeine Abmessungen

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 5.37 1.6 ALLGEMEINE ABMESSUNGEN...

  • Seite 6: Demontage

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 6.37 DEMONTAGE...

  • Seite 7: Montage

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 7.37 MONTAGE SCHRITT 1 SCHRITT 2...
  • Seite 8 Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 8.37 SCHRITT 3 2x Ø9 4x Ø9 SCHRITT 4...
  • Seite 9 Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 9.37 SCHRITT 5 SCHRITT 6...
  • Seite 10 Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 10.37 SCHRITT 7 SCHRITT 8...
  • Seite 11 Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 11.37 SCHRITT 9 SCHRITT 10...

  • Seite 12: Einstellung Der Zahnriemenspannung

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 12.37 3.1 EINSTELLUNG DER ZAHNRIEMENSPANNUNG Zum Einstellen der Spannung des Zahriemens (1) wie folgt vorgehen: Zuerst den Bolzen (4) und die Mutter (2) lösen, dann zum Erhöhen oder verringern der Spannung die Mutter (3) anziehen oder lockern.

  • Seite 13: Elektronikeinheit

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 13.37 3.2 ELEKTRONIKEINHEIT DIE POSITION DES REGLERS KANN JE NACH DEN ALLGEMEINEN BEDINGUNGEN DER VOLLSTÄNDIGEN INSTALLATION VARIIEREN. DIE GELTENDEN NORMEN UND STANDARDS BEACHTEN.

  • Seite 14: Ansicht Elektronikeinheit

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 14.37 ANSICHT ELEKTRONIKEINHEIT Beschreibung der Anschlußstecker: X1 - Inputs X10 - Enkoder X2 - Outputs X19 - Netzspannungsversorgung X4 - Motor X40 - Testfahrt Taster X5 - Batteriespannungsversorgung (optional) X6 - Transformator, sekundäre Wicklung X8 - RS485 Schnittstelle für WPT...

  • Seite 15: Inbetriebnahme

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 15.37 INBETRIEBNAHME Türantriebe die direkt vom Werk geliefert werden sind voreingestellt. 5.1 SPANNUNGSVERSORGUNG - Der WHD-MIDI / SUPRA-Antrieb hat einen Trafo für zwei unterschiedliche Spannungsbereiche und kann mit 120Vac oder 230Vac versorgt werden.

  • Seite 16: Betätigung Der Türen Mit Der Liftsteuerung

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 16.37 5.2 BETÄTIGUNG DER TÜREN MIT DER LIFTSTEUERUNG - Verbinden Sie die Signale der Aufzugssteuerung mit den Steckern X1 und X2 des Türantriebs. - Den Schaltplan der Verbindung Liftsteuerung - Türantrieb finden sie in den Projektdokumenten (siehe auch Schaltplan in Kapitel 9).

  • Seite 17: Unerlässliche Einstellungen

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 17.37 UNERLÄSSLICHE EINSTELLUNGEN 6.1 EINSTELLUNG DER SCHLIESSKRAFT Eine zu hohe Schließkraft kann Passagiere ernsthaft verletzen. Die max. erlaubte Kraft finden Sie in der für ihr Land gültigen Aufzugsnorm (EN81: max. 150N).

  • Seite 18: Beschreibung Der Leds

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 18.37 BESCHREIBUNG DER LEDS 7.1 LED-EINGÄNGE Name LED leuchtet, wenn Input 1 auf COM geschalten ist Input 2 auf COM geschalten ist Input 3 auf COM geschalten ist Input 4 auf COM geschalten ist Input 5 auf COM geschalten ist Input Passagier-Schutzeinrichtung (Fotozelle, ...)

  • Seite 19: Elektrische Liftschnittstelle

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 19.37 ELEKTRISCHE LIFTSCHNITTSTELLE 8.1 EINGÄNGE Die Eingänge sind aktiviert wenn sie auf COM geschalten werden. Name der Klemme Erklärung Anschluß Symbol COMMON COMMON Bezugsleitung für I 1..4 Dieser Befehl fährt die Tür in Öffnungsrichtung bis die offen Position erreicht ist.

  • Seite 20: Melder/Photozelle/Schranken: Reine Signalverbindung Zur Türsteuerung (Direktverbindung)

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 20.37 ACHTUNG! MELDER/PHOTOZELLE/SCHRANKEN: REINE SIGNALVERBINDUNG ZUR TÜRSTEUERUNG (DIREKTVERBINDUNG) Für diesen Anschluss wird ein trockener (spannungsfreier) externer Relaiskontakt benötigt, der an die Pins X1/COM & X1/ I3 des Anschlusses der Türsteuerung angeschlossen wird.

  • Seite 21: Ausgänge

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 21.37 8.2 AUSGÄNGE Die Ausgänge sind Relais bei denen die 3 Anschlüsse der Wechselkontake auf die Klemmen geführt sind. (O1 bis O4: Wurzel = Ox , Schließer = NO, Öffner = NC) SDS- Anschluß...

  • Seite 22: Verschiedene Einstellungen

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 22.37 VERSCHIEDENE EINSTELLUNGEN Name der Funktion Erklärung Der Ausgang Position zeigt an, das die Türe größer einer bestimmten Position geöffnet Position Relais ist (Positionsschaltpunkt ist mittels WPT einstellbar, standardmäßig auf 20cm...

  • Seite 23: Dip-Schalter S1, Parametereinstellung

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 23.37 11. DIP-SCHALTER S1, PARAMETEREINSTELLUNG 1 2 3 4 5 6 7 8 S1/4 S1/1 Funktion, Beschreibung NORMALBETRIEB, Steuereingänge an X1 aktiv (Werkseinstellung), siehe RCF1 Anschlußplan Seite 3 HANDBETRIEB, Steuerung manuell mittels Testfahrttaster AUTOMATIKBETRIEB, Türe öffnet und schließt automatisch (die Türe wird ohne setzen externer...

  • Seite 24: Fehlerbehebung

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 24.37 12. FEHLERBEHEBUNG Ein Fehler liegt vor wenn die State LED blinkt. Die Fehler können mittels WPT ausgelesen werden. 12.1 DIE TÜR BEWEGT SICH NICHT 12.1.1 Die Tür bewegt sich überhaupt nicht - Überprüfen Sie, daß...

  • Seite 25: Die Tür Lässt Sich Nicht Wieder Öffnen

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 25.37 12.2 DIE TÜR LÄSST SICH NICHT WIEDER ÖFFNEN - Wenn kein automatisches Wiederöffnen ausgewählt ist (DIP Schalter S1/2 ist OFF): - Damit sich die Tür wiederöffnen kann, muß die Aufzugssteuerung das Schließkommando wegnehmen und ein Öffnungskommando anlegen.

  • Seite 26: Rückstellung Der Kupplerwegs

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 26.37 12.5 RÜCKSTELLUNG DER KUPPLERWEGS Sollten die Kupplerweite rückgesetzt werden müssen (z.B. entfernen oder wechseln des Kupplersystems, falsch eingelernte Kupplerweite..) dann ist wie folgt zu vorzugehen: Vor der „Rückstellung der Kupplerwegs“ den Einlernvorgang vorbereiten, wie beschrieben im Absatz 13.1 (Türblätter manuell schließen, nicht aber die Mitnehmer des Kupplers!).

  • Seite 27: Austausch Der Elektronik

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 27.37 13. AUSTAUSCH DER ELEKTRONIK 13.1 VORBEREITUNG ZUM EINLERNEN DER TÜRPARAMETER 1 Die DIP-Schaltereinstellungen sind entsprechend den Anforderungen vorzunehmen, siehe Kapitel 7: “DIP-Schalter”. 2 Der DIP Schalter S1/1 (Test Taster Fahrt) muß aktiviert werden.

  • Seite 28: Einlernen Der Türparameter

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 28.37 13.2 EINLERNEN DER TÜRPARAMETER 1 Stromversorgung einschalten. SOFORT nach dem/beim Einschalten den LEARN-Taster ca. 1 Sekunde lang drücken! 2 Die Tür muß nun mit Hilfe der Testfahrttaster (3) in Schließrichtung gefahren werden.

  • Seite 29: Schaltplan Konfiguration Supra-Antrieb Mit Moog-Schnittstelle

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 29.37 14. SCHALTPLAN KONFIGURATION SUPRA-ANTRIEB MIT MOOG- SCHNITTSTELLE 230VAC Encoder 120VAC Line in Temperatursensor Transformator Hinweis: der Kontakt muss während des Betriebs bei Netzspannung geöffnet sein Versorgung über Notfallbatterie 24V DC...

  • Seite 30: Menüstruktur Des Programming Tool

    (z.B. Geschwindigkeitswerte) sind einem Versorgungsspannungsunabhängigen Speicher, EEPROM genannt, abgelegt. Zur Handhabung des Wittur Programming Tool siehe Betriebsanl. D276Mxx. Fehleinstellungen können die Türmechanik beschädigen. 15.2 ANSCHLUSS DES WITTUR PROGRAMMIERUNGSTOOLS AN DIE WHD SUPRA-ELEKTRONIK Das Programming Tool kann ohne weiteres direkt an die WHD MIDI / SUPRA Elektronikeinheit am Stecker X8 angeschlossen werden, es sind keine weiteren Einstellungen notwendig.

  • Seite 31: Türeinstellung Mit Dem Programmierungstool

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 31.37 15.4 TÜREINSTELLUNG MIT DEM PROGRAMMIERUNGSTOOL 15.4.1 Anmeldung im Programmierungstool - Drücke den 'ON'-Taster für mehr als 2 Sekunden bis das Log-in Display erscheint. WPT software V1.3 19.09.2001, 11:15 Logging on ..
  • Seite 32 Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 32.37 15.4.2 ‘F2’: Profildaten F1 Türbewegung F2 Kupplerbewegung F3 Offenwartezeit F8 Rück Dieses Menü erlaubt das Aufrufen von 2 weiteren Untermenüs: ‘F1’ Türbewegung (11.4.3) und ‘F2’ Kupplerbewegung (11.4.5). 15.4.2.1 ‘F3’: Offenwartezeit Das ist die Wartezeit im offen Ende nach einem Wiederöffnen, bevor die Türe wieder schließt.

  • Seite 33: Werkseinstellung

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 33.37 15.4.2.2 ‘F1’: Standardwerte laden Werkseinstellung? JA/NEIN F8 Rück Durch Drücken der Taste ‘JA’ werden alle eingestellten Türparameter gelöscht und mit Initialwerten überschrieben. Vor dem Rücksetzen auf die Initialwerte die beiden Punkte, beschrieben in Absatz 9.2, Punkt 3 und 4 durchführen (manuelles schließen der Türpaneele, aber Kuppler nicht öffnen!).
  • Seite 34 Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 34.37 15.4.4.2 ‘Positionsausgang’ Durch Einstellen dieses Parameter kann das Positions-Relais an jeder beliebigen Türposition schalten. Standardeinstellung ist 0 (deaktiviert). 15.4.4.2 ‘Beschleunigung’ Durch Einstellen dieses Parameter kann die Beschleunigung der Türe verändert werden. Die Einstellung erfolgt in m/sec².
  • Seite 35 15.4.8.2 ‘F2 Riemenposition’ Aktuelle Position des Riemen, positiv - Türpaneele offen (dann ist das die Türpaneelposition), negativ - Kupplerbereich 15.4.4.3 ‘F3 Abmelden’ Durch Drücken von F3 wird die Kommunikation zwischen Türantrieb und WPT beendet und das WITTUR Programming Tool schaltet sich ab.

  • Seite 36: Standardeinstellungen Whd Midi / Supra

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 36.37 16. STANDARDEINSTELLUNGEN WHD MIDI / SUPRA Die maximale Schließ-(Drängel-)geschwindigkeit muß immer Normgerecht eingestellt werden. Die EN81 schreibt ein Energielimit von E=10J zum Schließen vor (E=4J für Drängeln). Die Energie berechnet sich zu m_equ * v_belt²...

  • Seite 37: Ersatzteile

    Code PM.2.006087.DE SEMATIC 2000B EVOLUTION KIT Version Datum 30.01.2023 Seite 37.37 17. ERSATZTEILE Pos. Teil Nummer Beschreibung Hinweise 1086272 Motoreinheit 601805 G01 Transformator 903376 G02MOG Elektronik-Einheit mit Stecker 901909 G01 Ersatz-Steckerset X1, X2, X5, X12, X15, X16, X19, D2 BL-CX00XAAXEJE Memco-Netzteil benötigt, wenn der Lichtvorhang über die optionalen...
