Gebläsepressung; B-Maß; Schieber (Luftmenge) - MHG GE 1H Anleitung Zur Montage, Inbetriebnahme Und Wartung Für Heizungsfachkräfte

GE 1H
Die Lufteinlaufdüse kann nach Entfernen des Luftansaug-
schalldämpfers (s. Abb. 11 und Abb. 12, 21 bzw. 22) ver-
stellt werden.
GE 1.40 H ab 25 kW:
Lufteinlaufdüse mit Winkel (s. Abb. 9)
GE 1.65 H von 45-70 kW:
Lufteinlaufdüse immer mit Winkel

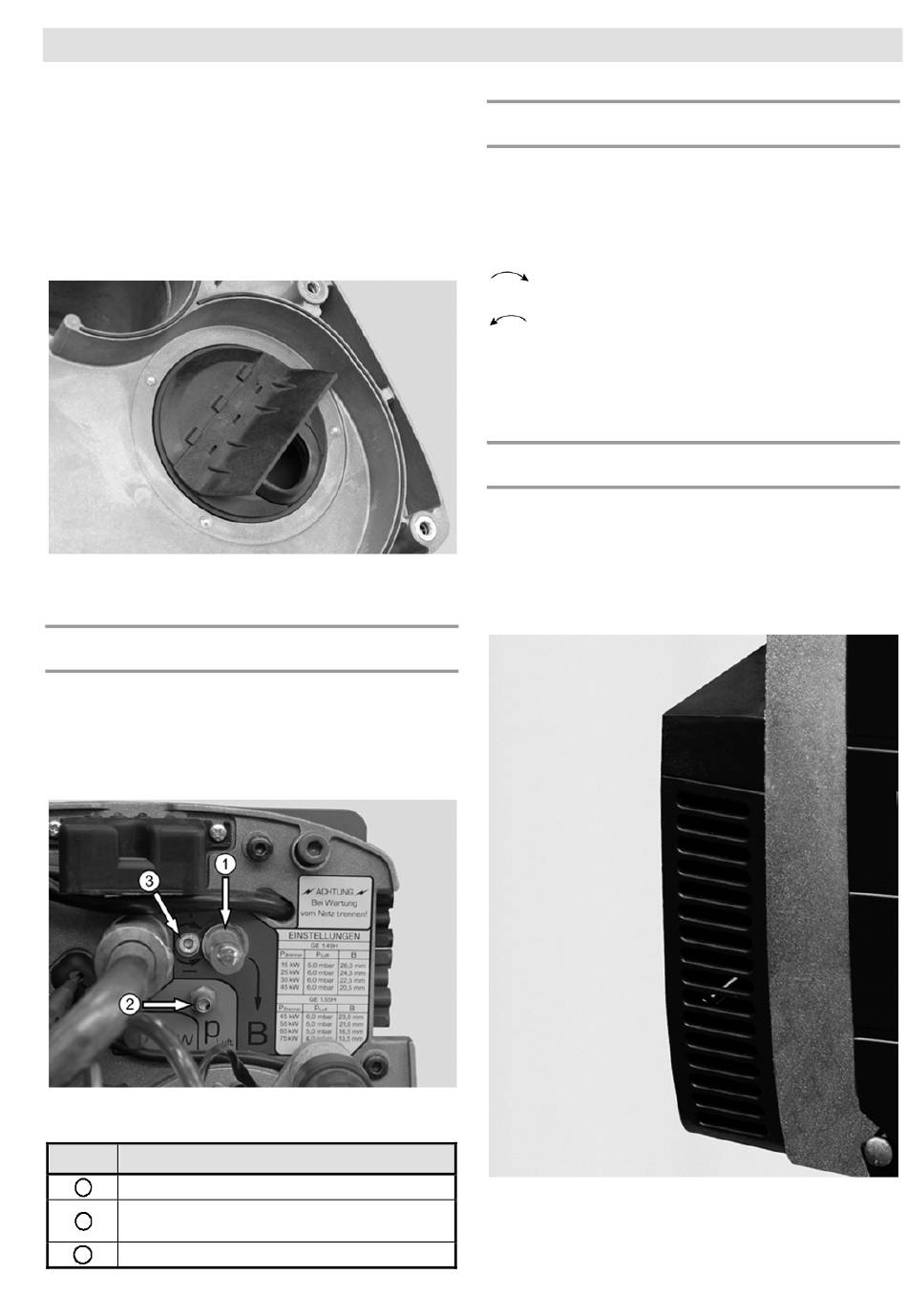

Abb. 9: Lufteinlaufdüse mit Winkel
7.3.7 Gebläsepressung
Zur Kontrolle der Einstellung ist es erforderlich, die Geblä-
sepressung zu messen (s. nachstehende Abb.). Der
Messnippel (Ø 9 mm) befindet sich rechts neben dem Gas-
rohr auf dem Gehäusedeckel. Zur Messung ist die Schrau-
be im Messnippel zu lösen.
Abb. 10: Gehäusedeckel GE 1H
Legende zu Abb. 10:
Kürzel
B-Maß-Skala
1
Messanschluss zur Bestimmung der Gebläse-
2
pressung
Verstellschraube B-Maß
3
Bedeutung
7.3.8 B-Maß
Das B-Maß muss entsprechend der Brennerleistung ein-
gestellt werden (s. Kap. 5.3). Weiter kann mit Hilfe des B-
Maßes die Gebläsepressung an die Feuerraumverhältnis-
se angepasst werden.
Zur Erhöhung der Pressung:
B-Maß vergrößern
Zur Reduzierung der Pressung:
B-Maß verkleinern
Das eingestellte B-Maß kann an der durchsichtigen Kappe
(s. Abb. 10) abgelesen werden.

7.3.9 Schieber (Luftmenge)

Der Schieber dient zur Einstellung der Luftmenge bezüg-
lich der Abgaswerte (CO
Als Orientierung sind in der Grundeinstellungstabelle (s.
Kap. 5.3) Anhaltswerte für die entsprechende Gebläse-
pressung angegeben.
Abb. 11: Luftansaugschalldämpfer GE 1H mit Abde-
ckung
Inbetriebnahme
), s. Tabelle auf Seite 23.
2
21/44
