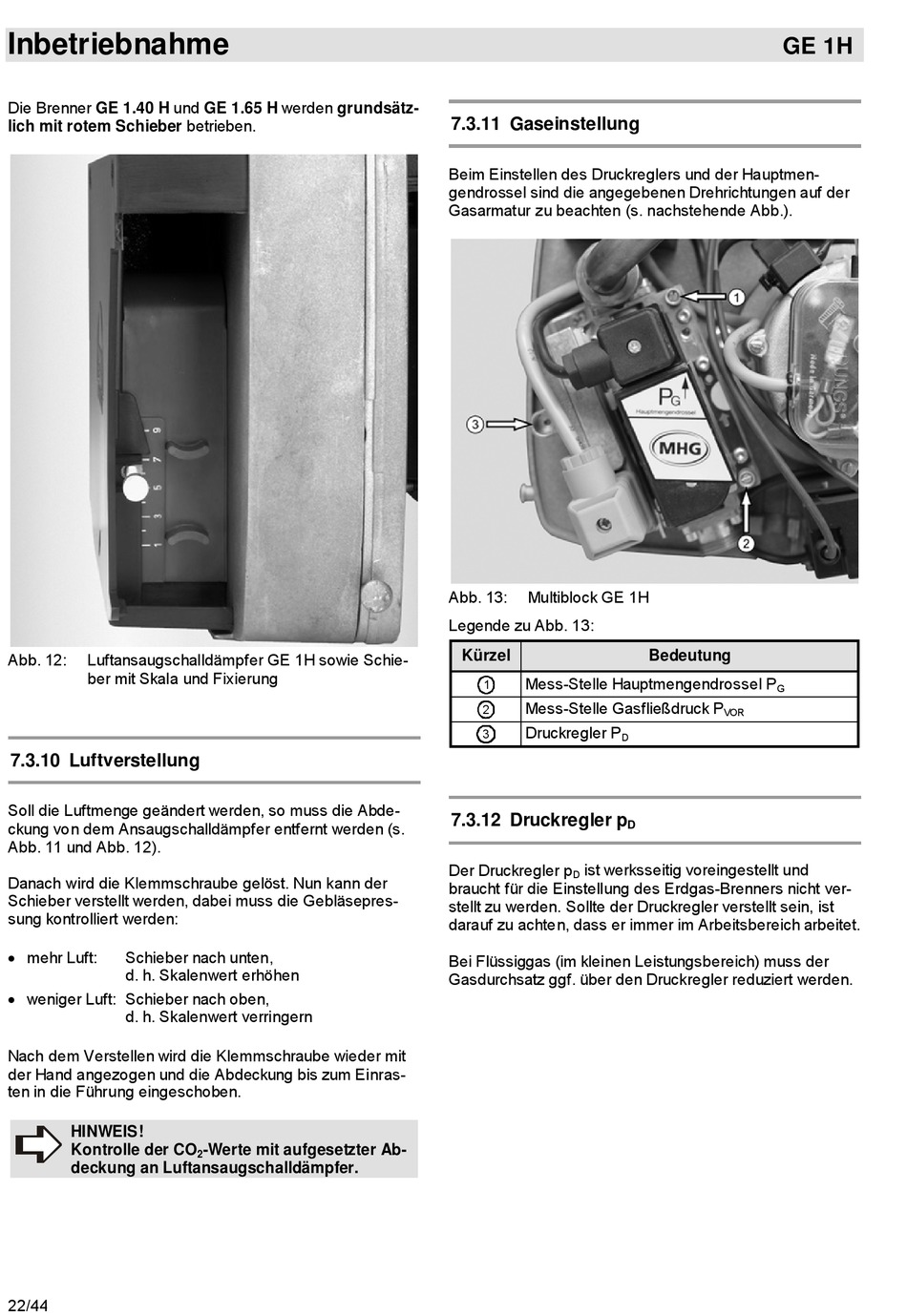

Inbetriebnahme
Die Brenner GE 1.40 H und GE 1.65 H werden grundsätz-
lich mit rotem Schieber betrieben.
Abb. 12:
Luftansaugschalldämpfer GE 1H sowie Schie-
ber mit Skala und Fixierung
7.3.10 Luftverstellung
Soll die Luftmenge geändert werden, so muss die Abde-
ckung von dem Ansaugschalldämpfer entfernt werden (s.
Abb. 11 und Abb. 12).
Danach wird die Klemmschraube gelöst. Nun kann der
Schieber verstellt werden, dabei muss die Gebläsepres-
sung kontrolliert werden:
mehr Luft:
Schieber nach unten,
d. h. Skalenwert erhöhen
weniger Luft: Schieber nach oben,
d. h. Skalenwert verringern
Nach dem Verstellen wird die Klemmschraube wieder mit
der Hand angezogen und die Abdeckung bis zum Einras-
ten in die Führung eingeschoben.
HINWEIS!
Kontrolle der CO
deckung an Luftansaugschalldämpfer.
22/44
-Werte mit aufgesetzter Ab-
2
7.3.11 Gaseinstellung
Beim Einstellen des Druckreglers und der Hauptmen-
gendrossel sind die angegebenen Drehrichtungen auf der
Gasarmatur zu beachten (s. nachstehende Abb.).
Abb. 13:
Multiblock GE 1H
Legende zu Abb. 13:
Kürzel
Mess-Stelle Hauptmengendrossel P
1
Mess-Stelle Gasfließdruck P
2
Druckregler P
3
7.3.12 Druckregler p
Der Druckregler p
ist werksseitig voreingestellt und
D
braucht für die Einstellung des Erdgas-Brenners nicht ver-
stellt zu werden. Sollte der Druckregler verstellt sein, ist
darauf zu achten, dass er immer im Arbeitsbereich arbeitet.
Bei Flüssiggas (im kleinen Leistungsbereich) muss der
Gasdurchsatz ggf. über den Druckregler reduziert werden.
GE 1H
Bedeutung
G
VOR
D
D
