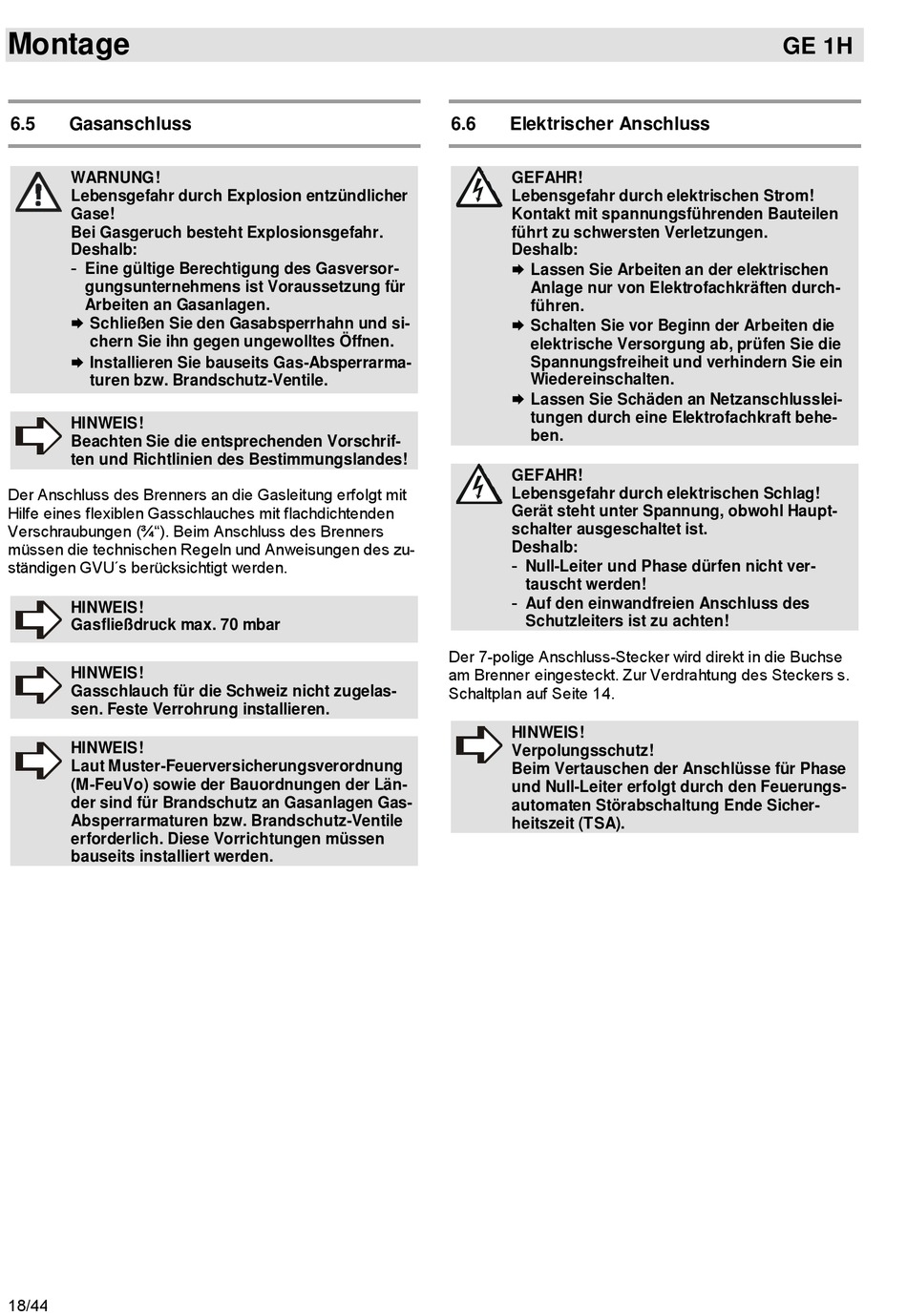

Montage
6.5

Gasanschluss

WARNUNG!
Lebensgefahr durch Explosion entzündlicher
Gase!
Bei Gasgeruch besteht Explosionsgefahr.
Deshalb:
-
Eine gültige Berechtigung des Gasversor-
gungsunternehmens ist Voraussetzung für
Arbeiten an Gasanlagen.
 Schließen Sie den Gasabsperrhahn und si-
chern Sie ihn gegen ungewolltes Öffnen.
 Installieren Sie bauseits Gas-Absperrarma-
turen bzw. Brandschutz-Ventile.
HINWEIS!
Beachten Sie die entsprechenden Vorschrif-
ten und Richtlinien des Bestimmungslandes!
Der Anschluss des Brenners an die Gasleitung erfolgt mit
Hilfe eines flexiblen Gasschlauches mit flachdichtenden
Verschraubungen (¾"). Beim Anschluss des Brenners
müssen die technischen Regeln und Anweisungen des zu-
ständigen GVU´s berücksichtigt werden.
HINWEIS!
Gasfließdruck max. 70 mbar
HINWEIS!
Gasschlauch für die Schweiz nicht zugelas-
sen. Feste Verrohrung installieren.
HINWEIS!
Laut Muster-Feuerversicherungsverordnung
(M-FeuVo) sowie der Bauordnungen der Län-
der sind für Brandschutz an Gasanlagen Gas-
Absperrarmaturen bzw. Brandschutz-Ventile
erforderlich. Diese Vorrichtungen müssen
bauseits installiert werden.
18/44
6.6

Elektrischer Anschluss

GEFAHR!
Lebensgefahr durch elektrischen Strom!
Kontakt mit spannungsführenden Bauteilen
führt zu schwersten Verletzungen.
Deshalb:
 Lassen Sie Arbeiten an der elektrischen
Anlage nur von Elektrofachkräften durch-
führen.
 Schalten Sie vor Beginn der Arbeiten die
elektrische Versorgung ab, prüfen Sie die
Spannungsfreiheit und verhindern Sie ein
Wiedereinschalten.
 Lassen Sie Schäden an Netzanschlusslei-
tungen durch eine Elektrofachkraft behe-
ben.
GEFAHR!
Lebensgefahr durch elektrischen Schlag!
Gerät steht unter Spannung, obwohl Haupt-
schalter ausgeschaltet ist.
Deshalb:
-
Null-Leiter und Phase dürfen nicht ver-
tauscht werden!
-
Auf den einwandfreien Anschluss des
Schutzleiters ist zu achten!
Der 7-polige Anschluss-Stecker wird direkt in die Buchse
am Brenner eingesteckt. Zur Verdrahtung des Steckers s.
Schaltplan auf Seite 14.
HINWEIS!
Verpolungsschutz!
Beim Vertauschen der Anschlüsse für Phase
und Null-Leiter erfolgt durch den Feuerungs-
automaten Störabschaltung Ende Sicher-
heitszeit (TSA).
GE 1H
