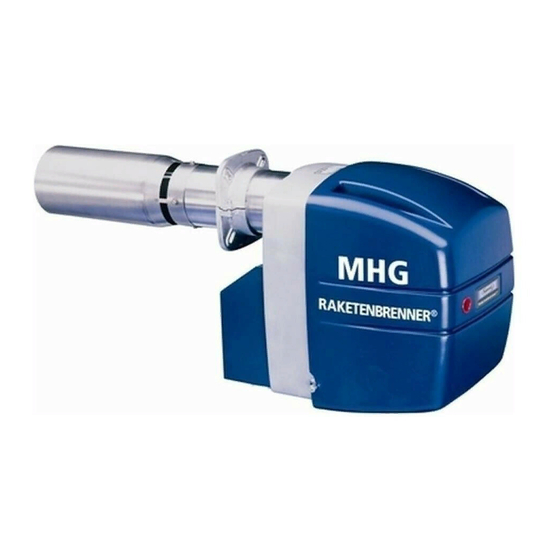

MHG Raketenbrenner RZ 2.7 Anleitung Zur Montage, Inbetriebnahme Und Wartung Für Heizungsfachkräfte

MHG Raketenbrenner RZ 2.7 Anleitung Zur Montage, Inbetriebnahme Und Wartung Für Heizungsfachkräfte

Vorschau ausblenden Andere Handbücher für Raketenbrenner RZ 2.7:
Inhaltsverzeichnis

Werbung

RZ 2/RZ 2K - RZ 3
Stand 12.02.2020

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MHG Raketenbrenner RZ 2.7

  • Seite 1 RZ 2/RZ 2K - RZ 3 Stand 12.02.2020...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis I nhal t sver zei c hni s Sicherheit ..................................4 Allgemeines ..................................4 1.1.1 Aufbewahrung der Unterlagen .......................... 4 Bestimmungsgemäße Verwendung ..........................4 Symbolerklärung................................5 Besondere Gefahren ............................... 5 1.4.1 Veränderungen am Gerät ..........................5 1.4.2 Heizungswasser ............................... 5 Normen und Vorschriften..............................
  • Seite 3 Inhaltsverzeichnis Wartung ..................................26 Sicherheitsrelevante Komponenten ..........................26 4.1.1 Aufzählung typischer Verschleißteile ......................26 Erforderliche Demontageschritte........................... 26 Auszuführende Arbeiten..............................27 4.3.1 Prüfung des Lichtfühlers (DIN EN 267) ......................29 4.3.2 Prüfen des Filters bei Pumpe AT ........................30 Messen der Abgastemperatur ............................30 4.4.1 Wartungsprotokoll ............................
  • Seite 4: Sicherheit

    Benutzung gilt als nicht bestim- von Heizungsfachkräften vorgenommen mungsgemäß. Für hieraus resultierende Schäden über- werden. nimmt die MHG Heiztechnik keine Haftung. Das Risiko trägt allein der Anlagenbesitzer. Die Anleitung zur Montage, Inbetriebnahme und Wartung MHG Geräte sind entsprechend den gültigen Normen und - Richtet sich an Heizungsfachkräfte.
  • Seite 5: Symbolerklärung

    Sicherheit RZ 2/RZ 2K - RZ 3 Symbolerklärung Besondere Gefahren Dieser Abschnitt gibt einen Überblick über alle wichtigen Im folgenden Abschnitt werden die Restrisiken benannt, Sicherheitsaspekte für einen optimalen Personenschutz die sich aufgrund der Gefährdungsanalyse ergeben. sowie für den sicheren und störungsfreien Betrieb. ...
  • Seite 6: Normen Und Vorschriften

    Sicherheit RZ 2/RZ 2K - RZ 3 Normen Titel Normen und Vorschriften Warmwasser-Flächenheizungen und DIN 4726 Heizkörperanbindungen – Kunststoffrohr-  Halten Sie die nachfolgende Normen und Vorschriften und Verbundrohrleitungssysteme bei der Installation und beim Betrieb der Heizungsanla- Ölfeuerungsanlagen - Technische Regel ge ein.
  • Seite 7: Zusätzliche Normen / Vorschriften Für Österreich

    Sicherheit RZ 2/RZ 2K - RZ 3 1.5.3 Zusätzliche Normen / Vorschriften für 1.5.4 Zusätzliche Normen / Vorschriften für Österreich die Schweiz In Österreich sind bei der Installation die örtlichen Bauvor- Die Montage und Inbetriebnahme dürfen nur durch ein zu- schriften sowie die ÖVGW-Vorschriften einzuhalten.
  • Seite 8: Montage

    M ont age Die nachstehenden Einsatzbereiche stellen besondere Prüfung der Lieferung Anforderungen und Betriebsbedingungen für Brenner dar, deshalb behält sich die MHG Heiztechnik die aus- drückliche Freigabe vor bei:  Prüfen Sie die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden.
  • Seite 9: Abgasanlage Und Effektiver Wärmebedarf

    Montage RZ 2/RZ 2K - RZ 3 2.3.1 Abgasanlage und effektiver 2.3.2 Rauchrohr-Absperrklappe Wärmebedarf Rauchgas-Absperrklappen wurden zum Teil eingesetzt, um Kessel, Brenner und Abgasanlage (Schornstein) bilden ei- eine übermäßige Auskühlung des Kessels während der ne betriebliche Einheit, niedrigen Abgastemperaturen muss Stillstandszeit zu verhindern.
  • Seite 10: Abmessungen Und Anschlusswerte

    Montage RZ 2/RZ 2K - RZ 3 Abmessungen und Anschlusswerte RZ 2 RZ 3 Sk08-9336/061 Stand: 04.04.2008 Abb. 1: Abmessungen RZ 2 - RZ 3 Legende zu Abb. 1: RZ 2.7 RZ 2.8 RZ 2.9 RZ 2.10 RZ 2.11 RZ 3.0 RZ 3.1 RZ 3.2 RZ 3.3...
  • Seite 11: Montagewerkzeuge

    Montage RZ 2/RZ 2K - RZ 3 HINWEIS! Montagewerkzeuge Zur Erzielung gleichmäßiger Verbrennungs- werte und Reduzierung eventueller Feuchtig- keit empfiehlt sich der Einbau einer Zugbe- Für die Montage und Wartung der Heizanlage werden die grenzerklappe (Nebenlufteinrichtung). Diese Standardwerkzeuge aus dem Bereich Heizungsbau sowie sollte möglichst im Schornstein installiert der Öl-/Gas- und Wasserinstallation benötigt.
  • Seite 12: Montage Des Brenners

    Montage RZ 2/RZ 2K - RZ 3  Verkleinern Sie das Maß L bei großen, kalten Brenn- 2.6.2 Montage des Brenners kammern, um die Temperatur der rezirkulierenden Rauchgase zu erhöhen.  Halten Sie bei der Montage des Raketenbrenners® an HINWEIS! einen Heizkessel die in der nachstehenden Tabelle auf- Zu tiefe Temperaturen bei Rauchgasen füh- geführten Maße ein.
  • Seite 13: Einstellen Der Rezirkulation

    Montage RZ 2/RZ 2K - RZ 3  Verändern Sie das Maß L, um die Rezirkulationsschlitze 2.6.3 Einstellen der Rezirkulation aus dem Bereich der Auskleidung herauszuschieben.  Schneiden Sie – falls erforderlich – die Auskleidung ko- nusförmig aus (s. nachstehende Abb.). HINWEIS! ...
  • Seite 14: Bestimmung Der Heizölzuleitung

    Sauglänge (2-Rohr-Installation) für Rohre Di = Ø 6 bis Di = Ø 12 / Anhaltswerte (einschl. Bögen, Filter u. a. ) Positiver H-Wert = höher liegender Tank Negativer H-Wert = tiefer liegender Tank HINWEIS! Bei Einstranganlagen empfiehlt MHG den Einbau eines selbstentlüftenden Filters (z. B. Tiger Loop). 14/56...
  • Seite 15: Montage Des Heizölanschlusses

    Öl-Rücklauf. Austretendes Heizöl kann in Brand geraten. Deshalb: HINWEIS!  Reparieren Sie Undichtigkeiten im Heizöl- - MHG schreibt den Einbau eines Ölfilters Versorgungssystem umgehend. vor. - MHG empfiehlt bei Verwendung von Ein- WARNUNG! stranganlagen den Einbau eines Entlüfters.
  • Seite 16: Montage Der Elektrischen Anschlüsse

    Montage RZ 2/RZ 2K - RZ 3 Montage der elektrischen Anschlüsse 2.7.2 Elektrotechnische Daten Netzanschluss: 230 V, 50 Hz GEFAHR! Lebensgefahr durch elektrischen Strom! RZ 2 Kontakt mit spannungsführenden Bauteilen Anschlusswert: 550 W, ca. 1,9 A führt zu schwersten Verletzungen. Motorleistung: 250 W Deshalb:...
  • Seite 17: Schaltplan Für Rz 2 (Inkl. Wle-Ausführung)

    Montage RZ 2/RZ 2K - RZ 3 2.7.3 Schaltplan für RZ 2 (inkl. WLE-Ausführung) Öst ÖEV Sk08-9336-057_a Abb. 8: Schaltplan für RZ 2 (inkl. WLE-Ausführung) Kürzel Bedeutung Legende zu Abb. 8: Betriebsstundenzähler 1 Kürzel Bedeutung Betriebsstundenzähler 2 Einschalter Störung Sicherheitsthermostat Phase (nur bei THG) Schaltthermostat 1 Phase...
  • Seite 18: Schaltplan Für Rz 3

    Montage RZ 2/RZ 2K - RZ 3 2.7.4 Schaltplan für RZ 3 Öst LKS 120-20 ÖEV Sk08-9336-058_a Abb. 9: Schaltplan für RZ 3 Kürzel Bedeutung Legende zu Abb. 9: Betriebsstundenzähler 1 Kürzel Bedeutung Betriebsstundenzähler 2 Einschalter Phase Sicherheitsthermostat Störung Schaltthermostat 1 Phase (nur bei THG) Schaltthermostat 2 Phase...
  • Seite 19: Inbetriebnahme

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 I nbet r i e bnahm e 3.2.1 Ansaugen von Heizöl Prüfung vor Inbetriebnahme  Stellen Sie vor der Erstinbetriebnahme sicher, dass: ACHTUNG! Pumpenschaden durch fehlende Heizölförde- • die Anschlüsse des Abgassystems dicht sind. rung! •...
  • Seite 20: Einregulierung Des Brenners

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 Kürzel Bedeutung 3.2.2 Einregulierung des Brenners Mess-Stelle Pumpendruck Mess-Stelle Vakuum Jeder Brenner ist voreingestellt und warmerprobt. Die Grundeinstellung kann der Tabelle auf Seite 46 entnom-  Nehmen Sie ggf. eine Nachregulierung des Öl-/ Luftver- men werden.
  • Seite 21: Veränderung Der Brennerleistung

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 3.2.3 Veränderung der Brennerleistung 3.2.5 Verstellung der Lufteinlaufdüse Die Verbrennungsluftmenge ist werkseitig fest eingestellt HINWEIS! und wird durch den freien Durchmesser in den Luftblenden Die Lufteinlaufdüse ist grundsätzlich bei je- (Maß D bzw. d, s. Abb. 27 auf Seite 46) vorgegeben. dem Raketenbrenner®...
  • Seite 22: Feuerungsautomat

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 Legende zu Abb. 13-Abb. 15: 3.2.6 Feuerungsautomat Kürzel Bedeutung Ausgangssignale des Automaten Erforderliche Eingangssignale Ausgangssignale des Automaten A’ Start des Brenners mit Heizölvorwärmung Start des Brenners ohne Heizölvorwärmung Zeitpunkt der Flammenbildung BV.. Brennstoffventil Betriebsstellung Regelabschaltung / Brennerabschaltung Flammensignal...
  • Seite 23: Bedienung Feuerungsautomat

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 Bedienung Feuerungsautomat Betriebsanzeige Feuerungsautomat LMO 44 Der Entriegelungstaster des Feuerungsauto- Während der Inbetriebsetzung erfolgt Anzeige gem. nach- maten «EK...» ist das zentrale Bedienelement stehender Tabelle: für Entriegelung sowie Aktivierung / Deaktivie- rung der Diagnose. Farbcodetabelle der mehrfarbigen Signalleuchte «LED»...
  • Seite 24: Inbetriebnahmeprotokoll

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 Inbetriebnahmeprotokoll 3.3.1 Einweisungsprotokoll  Bestätigen Sie die ausgeführten Arbeiten im nachste-  Bestätigen Sie die Einweisung des Betreibers im nach- henden Inbetriebnahmeprotokoll mit einem X oder ei- stehenden Einweisungsprotokoll mit einem X oder ei- nem .
  • Seite 25: Einstell- Und Messwerte

    Inbetriebnahme RZ 2/RZ 2K - RZ 3 3.3.2 Einstell- und Messwerte Kunde : Anlage : Hersteller Leistung kcal/h (x 1000) Fabrik-Nr. Leistung Düsengröße gph, kg/h Sprühwinkel / Kegeltyp Stufe 1 Maß - X Maß - R Gebläsepressung mbar Stellung Schieber Skala Stellung Lufteinlaufdüse Öldurchsatz...
  • Seite 26: Wartung

    Wartung RZ 2/RZ 2K - RZ 3 War t ung WARNUNG! Sicherheitsrelevante Komponenten Lebensgefahr durch Heizölkontakt! Lungenschäden beim Einatmen oder Ver- schlucken von Heizöl. Um die Sicherheit von Wärmeerzeugern und Komponenten Deshalb: zu erhalten, müssen sicherheitsrelevante Komponenten  Beachten Sie die Sicherheitsdatenblätter turnusmäßig bei Wartungen durch die Heizungsfachkraft des Heizöls und evtl.
  • Seite 27: Auszuführende Arbeiten

    Wird die Anlage keiner jährlichen Wartung  Hängen Sie den Brenner in die Serviceposition ein. unterzogen, verschleißen die Teile vorzeitig. Deshalb: - Gem. den Gewährleistungsbedingungen der MHG Heiztechnik ist eine fachgerechte jährliche Wartung vorgeschrieben. ACHTUNG! Geräteschaden durch Ölaustritt! Heizöl kann aus der Dichtung des Hydrau- likzylinders austreten.
  • Seite 28 Wartung RZ 2/RZ 2K - RZ 3 Abb. 18: Rückansicht Mischsystem mit Mischsystem- größe Sk08-0337/0 88 HINWEIS! Stand: 10.06.2008 Beachten Sie beim Austausch des Vorwär- Abb. 19: Position elektrischer Anschluss Ölvorwärmung mers die Positionierung. Bei falscher Positio- („Blickrichtung“ auf die Anschlusskontakte) nierung (z.B.
  • Seite 29: Prüfung Des Lichtfühlers (Din En 267)

    Wartung RZ 2/RZ 2K - RZ 3  Erneuern Sie den Dichtring zwischen dem Stützrohr HINWEIS! und dem Mischsystem bei jeder Wartung des Brenners. Werden diese Werte nicht erreicht, kann es zu Störabschaltungen kommen (s. Kap. 5.1.2, Seite 43).  Ziehen Sie den Lichtfühler im Betrieb aus seiner Halte- rung heraus.
  • Seite 30: Messschaltung Zur Fühlerstrommessung

    Wartung RZ 2/RZ 2K - RZ 3 Messschaltung zur Fühlerstrommessung 4.3.2 Prüfen des Filters bei Pumpe AT LMO… LOA...  Schrauben Sie die vier Schrauben am Pumpendeckel 7118v02/0102 heraus.  Demontieren Sie den Pumpendeckel.  Reinigen Sie den Pumpenfilter mit einer weichen Bürste und einem Multiöl.
  • Seite 31: Wartungsprotokoll

    Wartung RZ 2/RZ 2K - RZ 3 4.4.1 Wartungsprotokoll Kunde: Wartungsvertrag-/Kunden-Nr.: Im Rahmen der Jahreswartung wurden an Ihrer Heizungsanlage folgende Arbeiten ausgeführt: Elektrische Verbindungen prüfen  Heizölfilter kontrollieren, ggf. erneuern  Pumpenfilter kontrollieren, ggf. reinigen oder erneuern  Kupplung überprüfen ...
  • Seite 32: Ersatzteilzeichnung Und Legende

    Wartung RZ 2/RZ 2K - RZ 3 Ersatzteilzeichnung und Legende Ersatzteile RZ 2 Abb. 24: Explosionszeichnung RZ 2 32/56...
  • Seite 33: Beschreibung

    Wartung RZ 2/RZ 2K - RZ 3 Pos. Beschreibung Sach-Nr. Brennergehäuse 95.21110-1002 Gehäusedeckel 95.21112-1001 Stützrohr 95.22240-0169 Brennerrohr Keramik RZ 2.7 S 95.22240-1022 Brennerrohr 220x94, RZ 2.7 95.22240-1027 Brennerrohr 235x108 RZ 2.8 95.22240-1028 Brennerrohr RZ 2.9, 112 mm 95.22240-1009 Brennerrohr Keramik RZ 2.8/2.9 S 95.22240-1023 Brennerrohr 250x112 RZ 2.9 95.22240-1029...
  • Seite 34 Wartung RZ 2/RZ 2K - RZ 3 Pos. Beschreibung Sach-Nr. Ölfeuerungsautomat LOA 24 95.95249-0025 Ölfeuerungsautomat LMO 44.255 WLE 95.95249-0051 Konsole für Ölfeuerungsautomat 95.21160-1057 Luftklappe RE/RZ 2 95.21118-1009 Druckfeder 95.23171-0005 Druckfeder; F5 2x13x125,3 mm - 7 95.23171-0008 Ansaugschalldämpfer kompl. 95.21116-1003 Dichtkantenring 95.23199-0011 Buchse mit Kabel, 7-polig 95.24200-1008...
  • Seite 35 Wartung RZ 2/RZ 2K - RZ 3 Pos. Beschreibung Sach-Nr. Umbausatz Schiebeblende 95.90100-1007 Umbausatz Schiebeblende 95.90100-1008 Umbausatz Schiebeblende 95.90100-1009 Umbausatz Schiebeblende 95.90100-1010 Umbausatz Schiebeblende 95.90100-1011 o.A. Klemmblech für Silberschlauch 95.21160-0019 o.A. Adaptersockel KF 8885 95.95215-0085 o.A. Druckmessnippel Rp 1/8; Messing 95.37100-0005 o.A.
  • Seite 36 Wartung RZ 2/RZ 2K - RZ 3 Ersatzteile RZ 3 Abb. 25: Explosionszeichnung RZ 3 36/56...
  • Seite 37 Wartung RZ 2/RZ 2K - RZ 3 Pos. Beschreibung Sach-Nr. Brennergehäuse 95.21110-3003 Gehäusedeckel 95.21112-3013 Stützrohr 95.22240-3039 Brennerrohr 333x162 mm 95.22240-3044 Brennerrohr 350x175 mm 95.22240-3045 Innenrohr RZ 3.2/3 95.22240-3043 Gewindestift, M8x6, warmfest 95.99195-0044 Mischsystem RZ 3.0 95.22200-3007 Mischsystem RZ 3.1 95.22200-3008 Mischsystem RZ 3.2 95.22200-3009 Mischsystem RZ 3.3...
  • Seite 38 Wartung RZ 2/RZ 2K - RZ 3 Pos. Beschreibung Sach-Nr. Luftklappe 95.21118-3003 Luftklappe 95.21118-3004 Druckfeder; F5 2x13x125,3 mm - 7 95.23171-0008 Schalldämpfer kompl. 95.21116-3003 Dichtkantenring 95.23199-0011 Buchse mit Kabel 7-polig 95.24200-3007 Gegenstecker (Kessel) 95.95216-0002 Buchse 4-polig mit Kabel 2-polig 95.24200-3008 Steckerteil, grün, kompl.
  • Seite 39 Wartung RZ 2/RZ 2K - RZ 3 Pos. Beschreibung Sach-Nr. Ölrohr zur Zünddüse RZ 3 95.23144-3013 Magnetventil SV 01 95.95277-0031 Ölrohr zum Magnetventil RZ 3 95.23144-3014 Ger. Ein-Verschraubung Rp 1/8 95.99385-0087 Magnetventil-Spule; Suntec 95.95277-0004 Magnetventil; Suntec 95.95277-0029 o.A. Adaptersockel KF 8885 95.95215-0085 o.A.
  • Seite 40: Störungssuche

    Störungssuche RZ 2/RZ 2K - RZ 3 St ör ungssuche Störungssuche Mit dem Auslesekopf (95.95215-0088) können von digitalen Feuerungsautomaten LMO bereit gestellte Informationen ab- gerufen werden. Die aktuelle Störungsursache sowie vorherige Störungen werden als Text angezeigt. Störung Ursache Behebung  Prüfen Sie den Hauptschalter und die Si- Brenner läuft nicht an Spannungsausfall cherungen.
  • Seite 41 Störungssuche RZ 2/RZ 2K - RZ 3 Störung Ursache Behebung Brenner läuft an, Zündtransformator nicht in Ordnung.  Erneuern Sie den Zündtransformator. Ölstandsglas gefüllt, Zündkabel nicht in Ordnung.  Erneuern Sie die Zündkabel. Zündung bleibt aus, Störabschaltung  Erneuern Sie die Zündelektroden. Stark abgenutzte Zündelektrode oder beschädigter Isolierkörper.
  • Seite 42 Störungssuche RZ 2/RZ 2K - RZ 3 Störung Ursache Behebung Brenner läuft an, Flam- Rezirkulationstemperatur zu niedrig.  Reduzieren Sie das R-Maß um max. menabriss und/oder 1 mm. Pulsationen Feuerraumwiderstand zu hoch.  Prüfen Sie den Kondensatablauf auf Ver- stopfungen und reinigen Sie ihn ggf. ...
  • Seite 43: Störursachendiagnose Lmo

    Störungssuche RZ 2/RZ 2K - RZ 3 5.1.1 Störursachendiagnose LMO … Nach Störabschaltung leuchtet die rote Störsignalleuchte «LED». In diesem Zustand kann durch Betätigen des Entriege- lungstasters > 3 Sek. die visuelle Störursachendiagnose gem. Störcodetabelle aktiviert werden. Durch nochmalige Betäti- gung des Entriegelungstasters >...
  • Seite 44: Technische Daten

    Technische Daten RZ 2/RZ 2K - RZ 3 Techni s che D at en Typenschild Abb. 26: Muster Typenschild Legende zu Abb. 26: Kürzel Bedeutung Kürzel Bedeutung Brennertyp Serien-Nummer Elektrischer Anschluss VKF-Nummer Öldurchsatz VORSICHT HOCHSPANNUNG Produkt-Ident-Nummer Technische Daten 6.2.1 Produktdatenblatt RZ 2.7 (K);...
  • Seite 45: Leistungstypen- Und Düsentabelle

    Technische Daten RZ 2/RZ 2K - RZ 3 6.2.2 Leistungstypen- und Düsentabelle Brennertyp Kesselleistung Maß L Maß Di Maß D Maß d Düse / Fabrikat / Typ USG Sach-Nr. Steinen 1,10 US gph 80°S RZ 2.7-0337 RZ 2.7K-0342 Steinen 1,35 US gph 80°S RZ 2.7-2337 Steinen...
  • Seite 46: Grundeinstellungstabelle Und Einstellmaße Rz 2-Rz 3

    Technische Daten RZ 2/RZ 2K - RZ 3 6.2.3 Grundeinstellungstabelle und Einstellmaße RZ 2-RZ 3 Gebläsepressung Pumpendruck Kessel- Brennertyp Maß R Maß X Winkel Luftein- leistung Stufe 1 Stufe 2 Stufe 1 Stufe 2 Sach-Nr. α laufdüse mbar mbar 25° ca.
  • Seite 47: Diagramme

    Technische Daten RZ 2/RZ 2K - RZ 3 Diagramme 6.3.1 Arbeitsfeld Die nachstehenden Diagramme zeigen angenähert den Leistungsbereich der Brennergrößen als Funktion des feu- erraumseitigen Widerstandes während des Betriebes. Die Kurven stellen Höchstwerte dar und entsprechen der Bau- musterprüfung nach EN 267. Der Anfahrwiderstand des Kessels ist für die tatsächlich er- reichbare Brennerleistung von entscheidender Bedeutung.
  • Seite 48: Verbrennungswerte

    Technische Daten RZ 2/RZ 2K - RZ 3 6.3.2 Verbrennungswerte 6.3.3 Verbrennungsablauf Abb. 31: Änderung der Heizölmenge bei konstanter Luftmenge Legende zu Abb. 31: Kürzel Bedeutung Abb. 32: Verbrennungsablauf Raketenbrenne® Ruß Betriebspunkt Legende zu Abb. 32: Stöchiometrischer Punkt Kürzel Bedeutung ÖM Heizölmenge (kg/h) Dichtung...
  • Seite 49: Gewährleistung

    Beginn der Reparaturarbeiten nicht erkennbar war bzw. Wir leisten gegenüber unseren Geschäftspartnern folgende von dem Fachbetrieb ohne eigenes Verschulden nicht er- Gewährleistungen kannt wurde. In diesem Fall übernimmt MHG auch die Kos- ten für den zweiten Einsatz (inklusive Anfahrtspauschale), Gerätetyp Brenner wenn dies für den Austausch der Einheit oder des Ersatz-...
  • Seite 50: Gewährleistungsanspruch Bei Verschleißteilen

    Feuer- und heizgasseitig berührten Teile des und eindeutig zu erkennen und zu ermitteln sein, empfeh- Brennerkopfes, die auch vom Gesetzgeber eine Ein- len wir darüber hinaus, unseren MHG Kundendienst anzu- schränkung in der Gewährleistung erfahren. fordern. In diesem Fall kann eine Berechnung von bereits durch-geführten Leistungen nicht akzeptiert werden.
  • Seite 51: Ersatzteile

    Änderungen von den hier beschriebenen Erläuterungen und Darstellungen ab- weichen. Ersatzteile HINWEIS! - Verwenden Sie bei Austausch nur Original- Ersatzteile von MHG: Einige Komponenten sind speziell für MHG-Geräte ausgelegt und gefertigt. - Geben Sie bei Ersatzteil-Bestellungen im- mer die Seriennummer an. 51/56...
  • Seite 52: Herstellerbescheinigung / Eg-Baumuster-Konformitätserklärung

    Nach EN 267 erfüllen die aufgeführten Brenner die Forderungen der NO -Klasse 3. MHG erklärt, dass die o.g. Brenner ab Baujahr 2010 den Anforderungen der 1. BImSchV in der Fassung vom 26.01.2010 entsprechen und dass die dort geforderten NO -Grenzwerte, gemessen nach Anlage 3 und EN 267, eingehalten werden.
  • Seite 53 Gewährleistung RZ 2/RZ 2K - RZ 3 EG-Baumuster-Konformitätserklärung Buchholz i.d.N., 17.08.2015 Die Firma MHG Heiztechnik GmbH bescheinigt hiermit, dass die nachstehend aufgeführten Ölbrenner Produkt Ölbrenner Handelsbezeichnung Raketenbrenner® RZ 2, RZ 3 unter Berücksichtigung folgender Normen und Richtlinien geprüft und hergestellt wurden:...
  • Seite 54: Verpackung, Entsorgung

    Verpackung, Entsorgung RZ 2/RZ 2K - RZ 3 Ver packung, Ent sor gung Umgang mit Verpackungsmaterial WARNUNG! Erstickungsgefahr durch Plastikfolien! Plastikfolien und -tüten etc. können für Kin- der zu einem gefährlichen Spielzeug werden. Deshalb:  Lassen Sie Verpackungsmaterial nicht achtlos liegen. ...
  • Seite 55: Index

    Index RZ 2/RZ 2K - RZ 3 I ndex Heizölzusätze ..............15 Heizungswasser ..............5 Abgasanlage ................ 9 Abgastemperatur............20, 30 Additive ................15 Kesselanschluss ..............12 Arbeitsfeld ................47 Leistungsbereich..............47 Bestimmung der Ölzuleitung ..........14 Lichtfühler ................28 Betriebsanzeige Feuerungsautomat LMO ......
