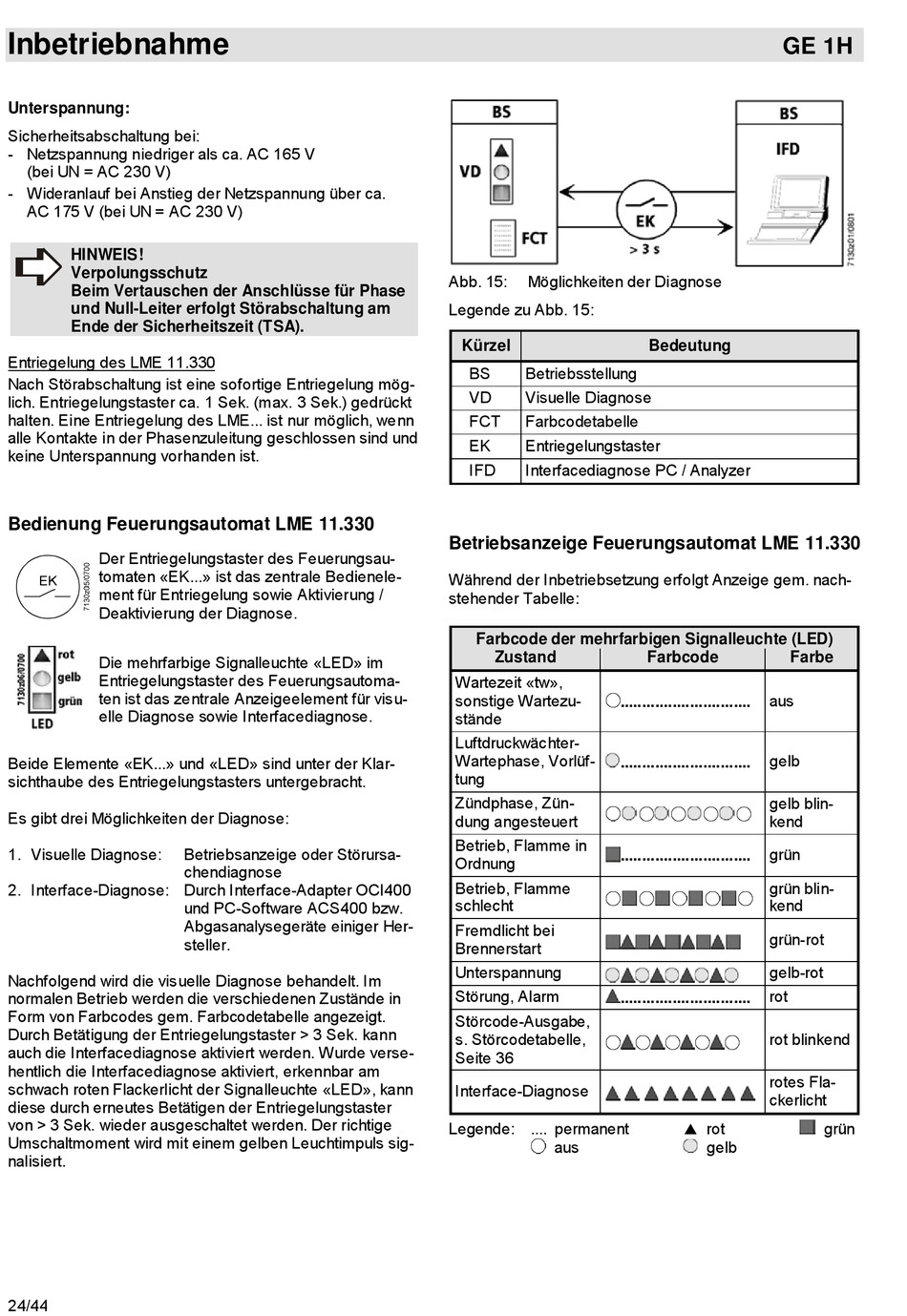

Inbetriebnahme
Unterspannung:
Sicherheitsabschaltung bei:
- Netzspannung niedriger als ca. AC 165 V
(bei UN = AC 230 V)
- Wideranlauf bei Anstieg der Netzspannung über ca.
AC 175 V (bei UN = AC 230 V)
HINWEIS!
Verpolungsschutz
Beim Vertauschen der Anschlüsse für Phase
und Null-Leiter erfolgt Störabschaltung am
Ende der Sicherheitszeit (TSA).
Entriegelung des LME 11.330
Nach Störabschaltung ist eine sofortige Entriegelung mög-
lich. Entriegelungstaster ca. 1 Sek. (max. 3 Sek.) gedrückt
halten. Eine Entriegelung des LME... ist nur möglich, wenn
alle Kontakte in der Phasenzuleitung geschlossen sind und
keine Unterspannung vorhanden ist.
Bedienung Feuerungsautomat LME 11.330
Der Entriegelungstaster des Feuerungsau-
tomaten «EK...» ist das zentrale Bedienele-
ment für Entriegelung sowie Aktivierung /
Deaktivierung der Diagnose.
Die mehrfarbige Signalleuchte «LED» im
Entriegelungstaster des Feuerungsautoma-
ten ist das zentrale Anzeigeelement für visu-
elle Diagnose sowie Interfacediagnose.
Beide Elemente «EK...» und «LED» sind unter der Klar-
sichthaube des Entriegelungstasters untergebracht.
Es gibt drei Möglichkeiten der Diagnose:
1. Visuelle Diagnose:
2. Interface-Diagnose: Durch Interface-Adapter OCI400
Nachfolgend wird die visuelle Diagnose behandelt. Im
normalen Betrieb werden die verschiedenen Zustände in
Form von Farbcodes gem. Farbcodetabelle angezeigt.
Durch Betätigung der Entriegelungstaster > 3 Sek. kann
auch die Interfacediagnose aktiviert werden. Wurde verse-
hentlich die Interfacediagnose aktiviert, erkennbar am
schwach roten Flackerlicht der Signalleuchte «LED», kann
diese durch erneutes Betätigen der Entriegelungstaster
von > 3 Sek. wieder ausgeschaltet werden. Der richtige
Umschaltmoment wird mit einem gelben Leuchtimpuls sig-
nalisiert.
24/44
Betriebsanzeige oder Störursa-
chendiagnose
und PC-Software ACS400 bzw.
Abgasanalysegeräte einiger Her-
steller.
Abb. 15:
Möglichkeiten der Diagnose
Legende zu Abb. 15:
Kürzel
BS
Betriebsstellung
VD
Visuelle Diagnose
FCT
Farbcodetabelle
EK
Entriegelungstaster
IFD
Interfacediagnose PC / Analyzer
Betriebsanzeige Feuerungsautomat LME 11.330
Während der Inbetriebsetzung erfolgt Anzeige gem. nach-
stehender Tabelle:
Farbcode der mehrfarbigen Signalleuchte (LED)
Zustand
Wartezeit «tw»,
sonstige Wartezu-
stände
Luftdruckwächter-
Wartephase, Vorlüf-
tung
Zündphase, Zün-
dung angesteuert
Betrieb, Flamme in
Ordnung
Betrieb, Flamme
schlecht
Fremdlicht bei
Brennerstart
Unterspannung
Störung, Alarm
Störcode-Ausgabe,
s. Störcodetabelle,
Seite 36
Interface-Diagnose
Legende: .... permanent
aus
GE 1H
Bedeutung
Farbcode
Farbe
aus
..............................
gelb
..............................
gelb blin-
kend
grün
..............................
grün blin-
kend
grün-rot
gelb-rot
rot
..............................
rot blinkend
rotes Fla-
ckerlicht
rot
gelb
grün
