GE 1H
Die Angabe des feuchten Abgasvolumens ergibt einen
Hinweis auf die erforderliche Dimensionierung von Abgas-
anlage und Schornstein.
Zur Erzielung gleichmäßiger Verbrennungswerte und Re-
duzierung eventueller Feuchtigkeit empfiehlt sich der Ein-
bau einer Zugbegrenzerklappe (Nebenlufteinrichtung).
Diese sollte möglichst im Schornstein installiert werden,
um eventuelle Geräusche im Rauchrohr zu verhindern.
6.3

Montagewerkzeuge

Für die Montage und Wartung der Heizanlage werden die
Standardwerkzeuge aus dem Bereich Heizungsbau sowie
der Öl-/Gas- und Wasserinstallation benötigt.
Schraubenschlüssel SW 13
- > Anbau Kesselflansch an Kessel
- > Fixierung Brenner am Kessel
Schraubenschlüssel SW 30
- > Anschluss Gaswellrohr ¾" Überwurfmutter
- > Gasrohr Kompaktarmatur
Sechskantschraubendreher SW 5
- > Brennerflansch
Sechskantschraubendreher SW 4
- > Entfernen der Brennerhaube
- > Einstellung B-Maß
- > Schnellverschlüsse
- > Zündelektrode
- > Ionisationselektrode
- > Stauscheibe
Sechskantschraubendreher SW 2,5
- > Einstellung Gasdurchsatz
Schlitzschraubendreher 0,6x3,5
- > Öffnen Messnippel
- > Gas- und Luftmessnippel
6.4

Montagehinweise

Die Brenner GE 1H müssen in Übereinstimmung mit den
gültigen Vorschriften eingebaut und dürfen nur in gut belüf-
teten Räumen betrieben werden. Die Instruktionen vor dem
Einbau und Betrieb der Brenner sind zu beachten.
HINWEIS!
Der Brenneranschluss muss mit einem flexib-
len Kabel versehen sein, dabei dürfen Phase
und Null-Leiter nicht vertauscht werden.

6.4.1 Brenner-Kessel-Montage

Bei der Montage des Gasbrenners an einen Heizkessel
sind die folgenden Maße und Abmessungen zu beachten
(s. nachstehende Abb.):
±1,5
- Lochkreis Ø 150 mm
- Kesseltürbohrung Ø min 110 mm

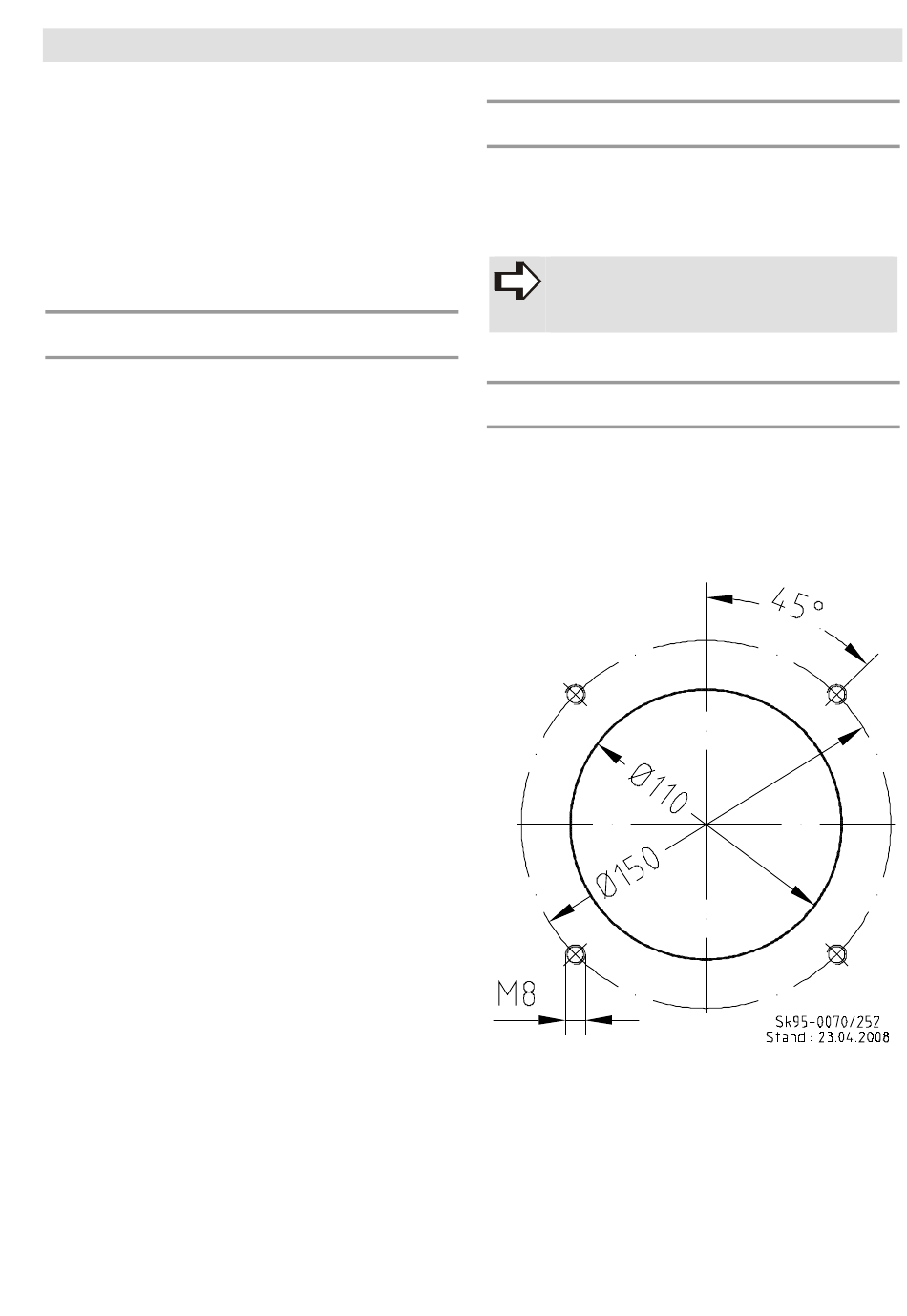

Abb. 6: Kesselanschluss nach DIN EN 226
Montage
17/44
