Produktdetails; Beschreibung - Ridder Rb50E Plus Produkthandbuch

3. PRODUKTDETAILS

3.1 Beschreibung

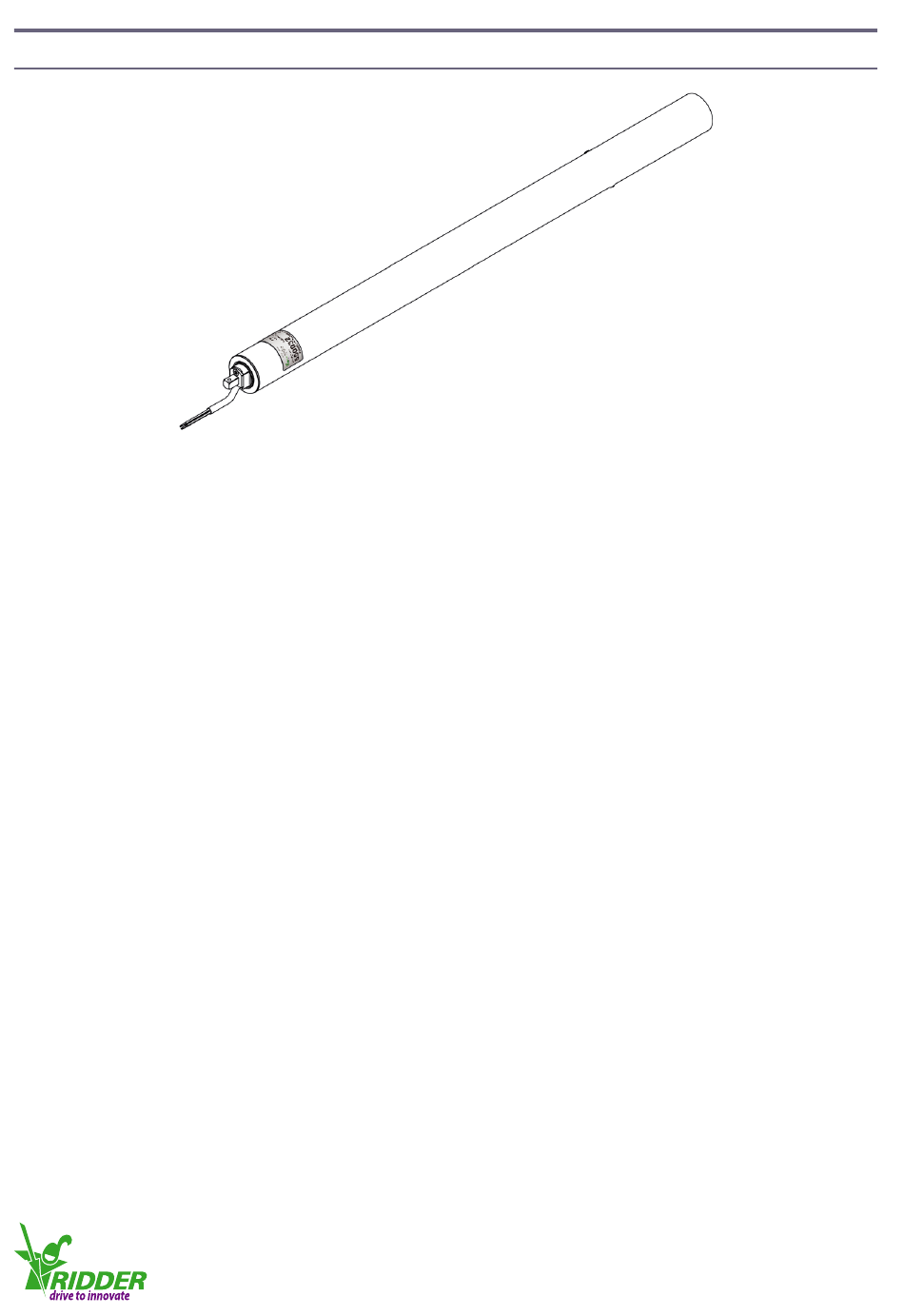

Der Rohrmotor Ridder RB50Eᵖˡᵘˢ ist in ein Aluminiumrohr eingebaut (50 mm, Wandstärke 1,5 mm).
Er eignet sich für Wickelrohre 50 mm. Wegen der integrierten Bauweise kann über die volle Breite
des Rohrmotors gewickelt werden.
Der Rohrmotor RB50Eᵖˡᵘˢ wird von einem asynchronen Elektromotor angetrieben (1 Phase, 2-polig).
Er ist für eine Netzspannung von 230 V bei 50 Hz ausgelegt. Wenn der Rohrmotor mit einer zu
niedrigen Spannung betrieben wird, funktioniert die Bremsfunktion bis zu einer Minimalspannung
von 190 V noch immer ordnungsgemäß. Der Rohrmotor ist mit einem Überhitzungsschutz
ausgestattet. Damit wird im Falle einer Überhitzung des Elektromotors ein Durchbrennen des
Antriebs verhindert.
Der Rohrmotor RB50Eᵖˡᵘˢ ist nahezu vollständig wassergeschützt. Mit der Schutzart IP55 ist
sichergestellt, dass der Rohrmotor problemlos in feuchten Umgebungen eingesetzt werden kann.
Der Rohrmotor RB50Eᵖˡᵘˢ hat ein elektronisches Endschaltersystem nach dem Impulszählprinzip und
mit einem Arbeitsbereich von 38 Umdrehungen. Anhand der gezählten Impulse wird der Rohrmotor
an den Endpositionen sowie bei Überlastung gestoppt. Die Anpassung der Endpositionen ist
mithilfe eines Justiersatzes möglich. Das elektronische Endschaltersystem ermöglicht außerdem die
Parallelschaltung mehrerer Rohrmotoren.
In Verbindung mit der Führungseinheit und einer Führungsschiene von Ridder kann der Rohrmotor
auf beiden Seiten eines Rollschirms installiert werden.
