4.7 Schirmgewebe und Wickelrohr befestigen

Es gelten die folgenden Startpunkte und Bedingungen.

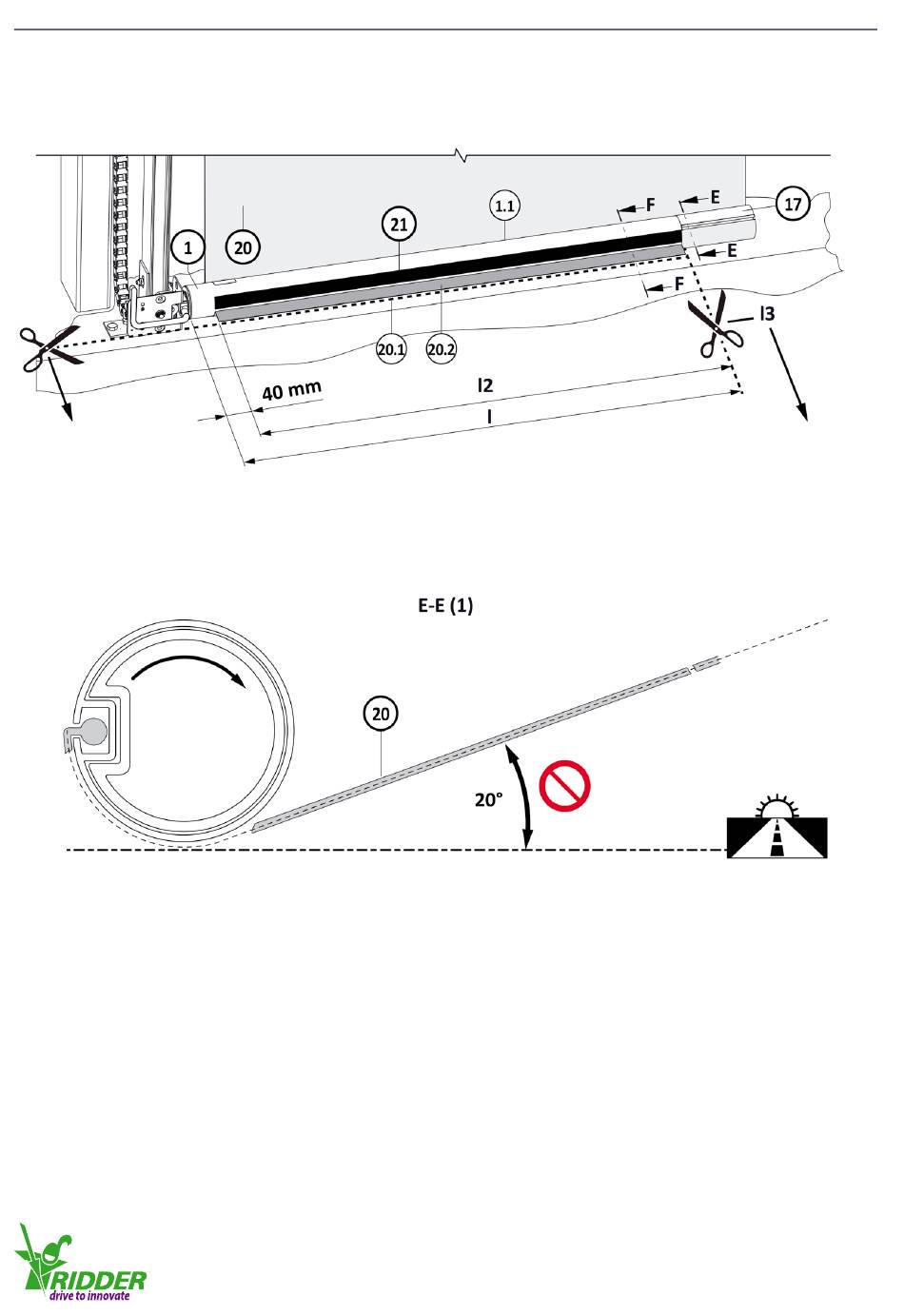

• Startpunkt in §4.7 ist die Übersicht in Abbildung 4.7.1.
4.7.1
Siehe F-F(1)
• In diesem Produkthandbuch ist der Startpunkt ein Seitenwand-Rollschirm. Der Rollschirm wird an
einer Seitenwand zwischen den Dachpfetten montiert. In einem Dach-Rollschirmsystem wird ein
Neigungswinkel von weniger als 20° zur Horizontalen nicht empfohlen. Siehe Abbildung 4.7.2.
4.7.2
• Der Rohrmotor RB50Eᵖˡᵘˢ ist in ein glattes Aluminiumrohr (50 × 1,5 mm) mit kreisförmigem
Querschnitt integriert. Anders als das Wickelrohr (17) hat dieses Rohr keine Schlitz für das
Schirmgewebe (20).
• Befestigen Sie zuerst das Schirmgewebe (20) am Gebäude. Vermeiden Sie Falten!
