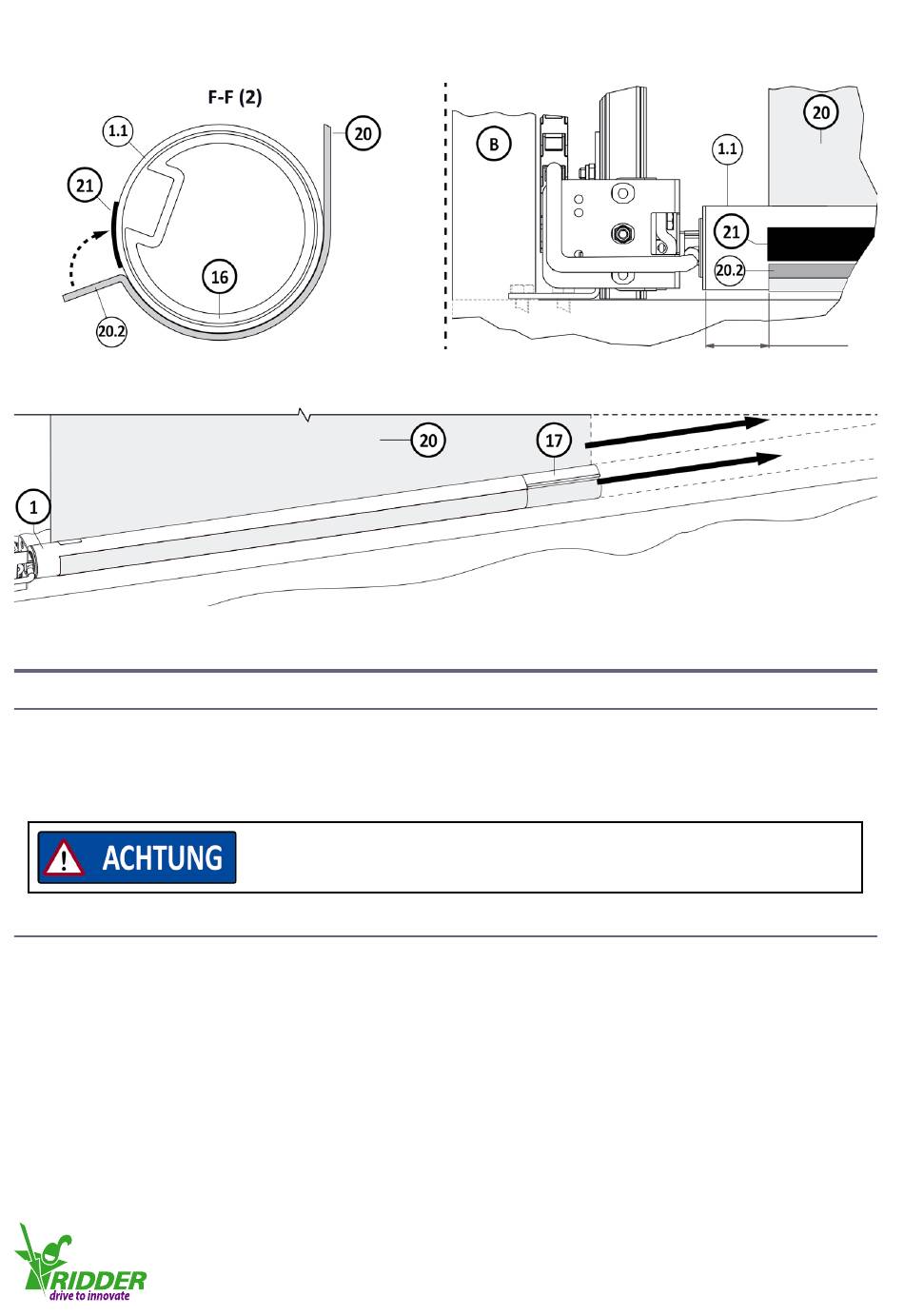

10. Befestigen Sie das Schirmgewebe (20.2) mit doppelseitigem Klebeband (21) am Rohr (1.1). Siehe
Abbildungen 4.7.1/4.7.6/4.7.7.
4.7.6
11. Ziehen Sie das Schirmgewebe (20) auf der gesamten Länge straff. Vermeiden Sie Falten!

5.1 Elektromaterial

• Für die Kabel in den Schaltplänen gilt ein minimaler Leiterdurchmesser von 1,5 mm². Für die
verwendeten Komponenten, das Elektromaterial und die Kabellängen kann der erforderliche
Leiterdurchmesser abweichen.
5.2 Schutz – Bedingungen und Startpunkte
Für die Schaltpläne gelten folgende Bedingungen.
• Der Installateur ist für die Montage eines Motorschutzschalters (MPCB) und anderer notwendiger
Sicherungen verantwortlich.
• In den Plänen fehlende Schutzvorrichtungen müssen vom Installateur manuell in die Schaltpläne
eingetragen werden.
• Schließen Sie keine anderen elektrischen Geräte (Lampen, Relais und dergleichen) direkt an die
Anschlusskabel des Motors an.
• Isolieren Sie alle Kontakte mit einer minimalen Kontaktseparation von 3 mm pro Kontakt
(EN 60335) von der Netzspannung.

5. ANSCHLUSSANWEISUNGEN

Verwenden Sie nur geeignete Komponenten und Elektromaterialien.
Beachten Sie immer die zugehörigen Informationen und Handbücher.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
4.7.7
Ridder Drive Systems
22
40 mm
