Geneigte Gebäudearchitektur
• Bei geneigten Gebäudearchitekturen empfiehlt Ridder, den Rohrmotor und das Führungssystem
an der höchsten Position zu montieren. Dadurch wird sichergestellt, dass Wasser beim Aufwickeln
entlang des Rollschirms vom Rohrmotor ablaufen kann.
Montagereihenfolge
• Im Handbuch wird eine Montagereihenfolge beschrieben. Sie können auch in einer abweichenden
Reihenfolge vorgehen. Beachten Sie jedoch die Hinweise in diesem Handbuch.
ALTERNATIVEN

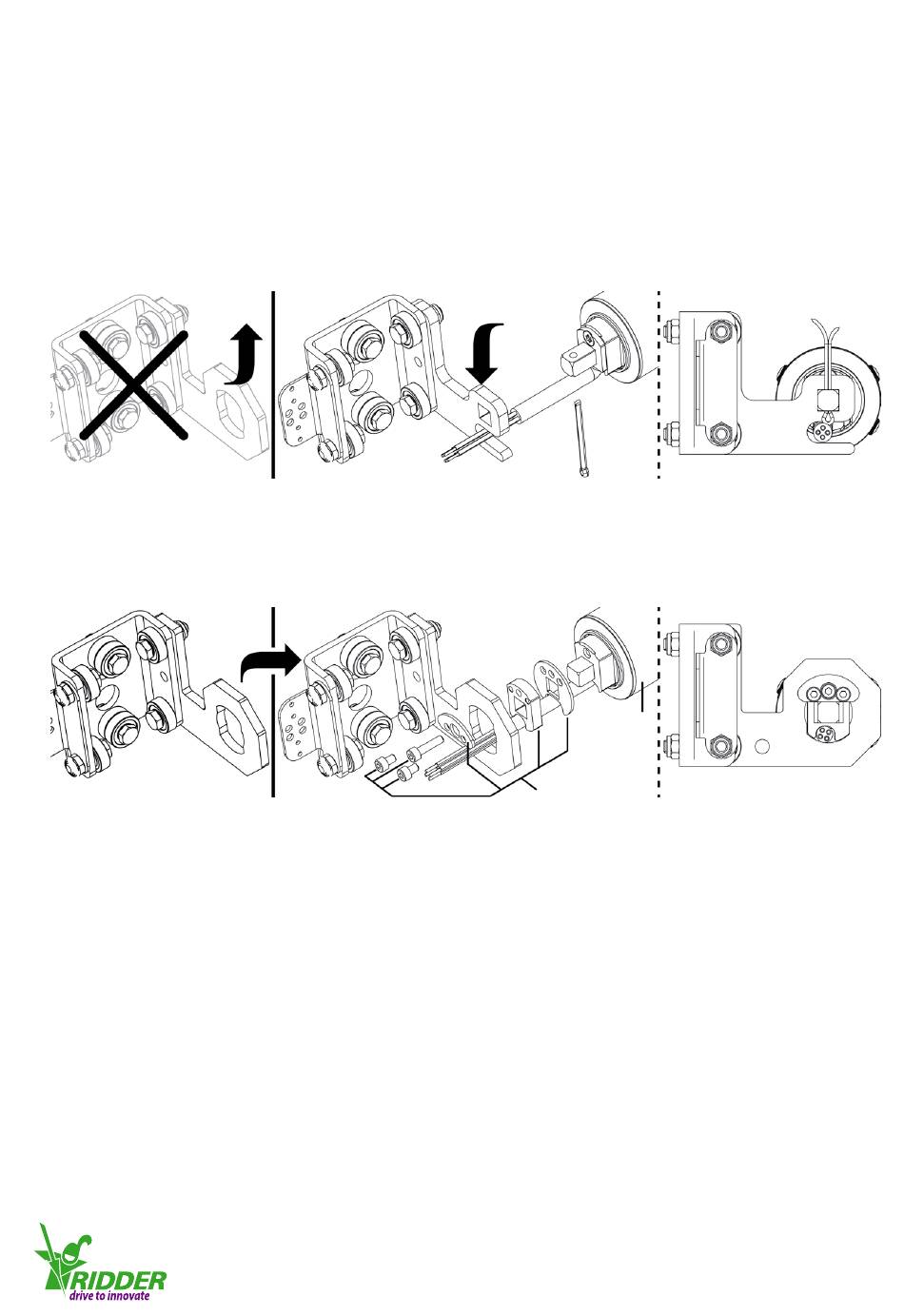

Ersatzelement – Führungseinheit: P20 zu VK10 (Rohrmotor 550032/550039)
P20
• Ersatz (VK10) für die Führungseinheit P20.
• Es gibt eine spezielle Führungseinheit für die beiden Montageseiten des Rollschirms.
Rohrmotor 550037: Adapter VK10 auf P20
P20
• Der 550037 ist ein Rohrmotor (VK10) mit einem Adaptersatz 550411. Der Kopf des Rohrmotors
wurde durch P20 ersetzt.
• Der Rohrmotor ist mit Innensechskantschrauben M4 und einem Sicherungsblech an die
Führungseinheit (P20) angeschlossen.
• Es gibt eine spezielle Führungseinheit für die beiden Montageseiten des Rollschirms.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
VK10
550032
550039
550037
550411
Ridder Drive Systems
11
4.2.3
4.2.4
