4.6 Kupplungsstück am Rohrmotor befestigen
Es gelten die folgenden Startpunkte und Bedingungen.
• Befestigen Sie das Kupplungsstück (16) (für ein Wickelrohr ø50 mm) mit Blindnieten am Rohr
(1.1). Verwenden Sie mindestens 4 Blindniete (18) mit einem Mindestdurchmesser von 5 mm.
Gehen Sie wie folgt vor.

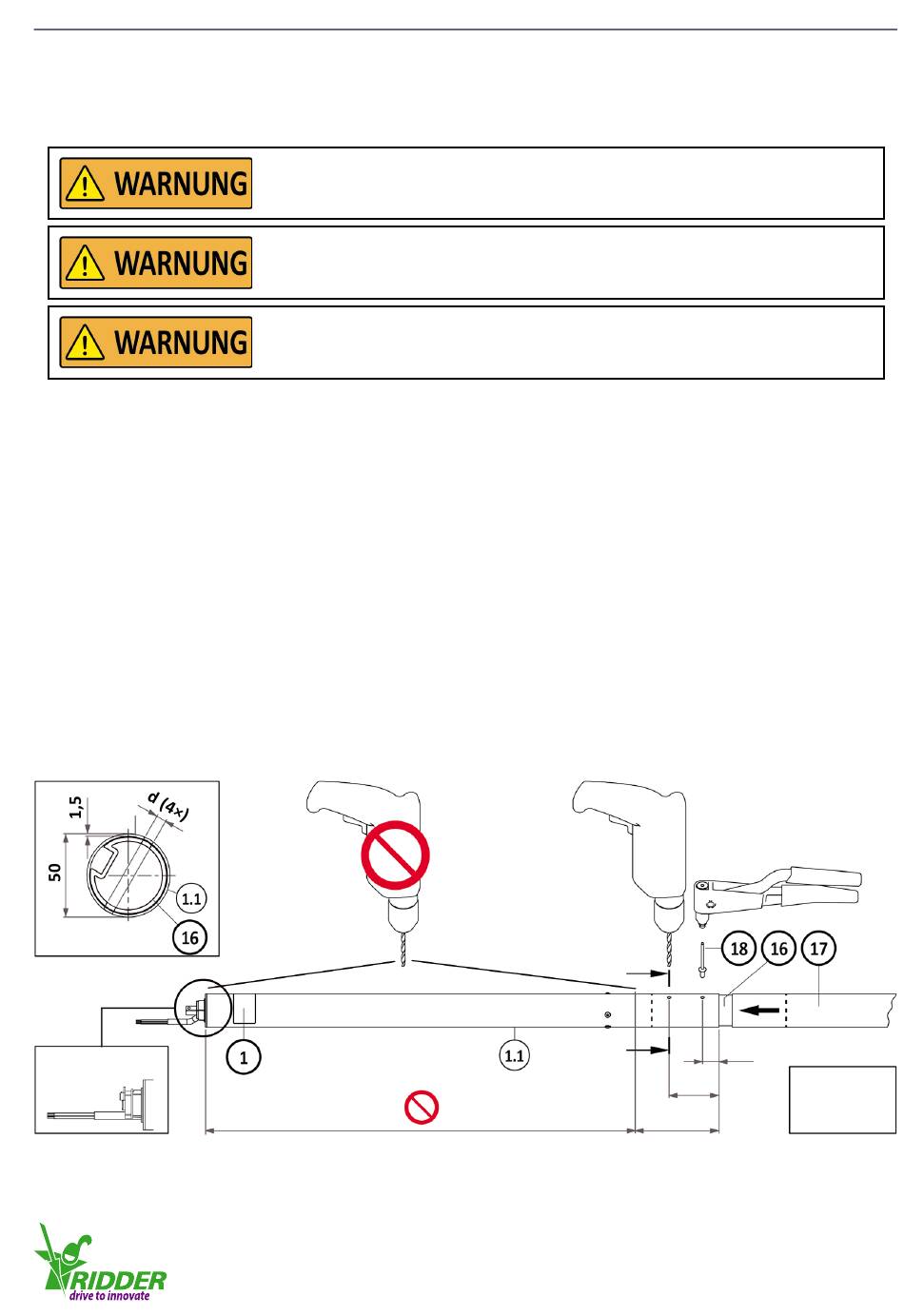

1. Setzen Sie das Kupplungsstück (16) in das Rohr (1.1) des Rohrmotors (1) ein. Stellen Sie sicher,
dass der Abstand im Rohr ausreicht, um die Löcher (d) korrekt in das Kupplungsstück (16) und
die Rohre (1.1/17) zu bohren. Für die vier empfohlenen Bohrpositionen (d) beachten Sie die
Abbildungen 4.6.1/D-D. Bohren Sie nur im erlaubten Bereich, ausgehend vom geöffneten Ende
des Rohrs (1.1). Anmerkung: Bohren Sie die Löcher für das Wickelrohr (17) in §4.7.
2. Bohren Sie eines der Löcher für die Blindnieten (18) in das Rohr (1.1) und das Kupplungsstück
(16) (mindestens ø5,2 mm, wenn Blindnieten mit ø5 mm verwendet werden).
3. Befestigen Sie den Blindniet (18) mit einer Nietzange.
4. Bohren Sie die Löcher für die anderen drei Blindniete (18).
5. Befestigen Sie die anderen drei Blindniete (18) mit einer Nietzange.
6. Setzen Sie das Wickelrohr (17) in einem kleinen Abstand zum Rohrmotor auf das Kupplungsstück
(16). Der Abstand wird vorübergehend benötigt, wenn das Schnur (20.1) durch das Wickelrohr
(17) gezogen wird. Siehe Schritt 2 von §4.7.
D-D
550037 (P20)
Bohren Sie nicht weiter als 120 mm* vom offenen Ende entfernt in
den Rohrmotor. *Für den Rohrmotor 550039 gelten 194 mm.
Stellen Sie sicher, dass die Verbindungen zwischen dem
Wickelrohr und dem Rohrmotor stark genug für die auftretenden
Stellen Sie sicher, dass die Verbindungen zwischen dem Wickelrohr
und dem Rohrmotor möglichst glatt sind.
Dies ist wichtig für den Schutz des Schirmgewebes.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
Drehmomente sind.
B
B
Ridder Drive Systems
19
25
75
*550039:
<194 mm
<120*
4.6.1
