7.2 Spezialwerkzeuge und -ausrüstung
Einstellschalter Rohrmotor RB50Eᵖˡᵘˢ
Für die Inbetriebnahme eines Rohrmotors RB50Eᵖˡᵘˢ wird der „Einstellschalter RB50Eᵖˡᵘˢ" benötigt.

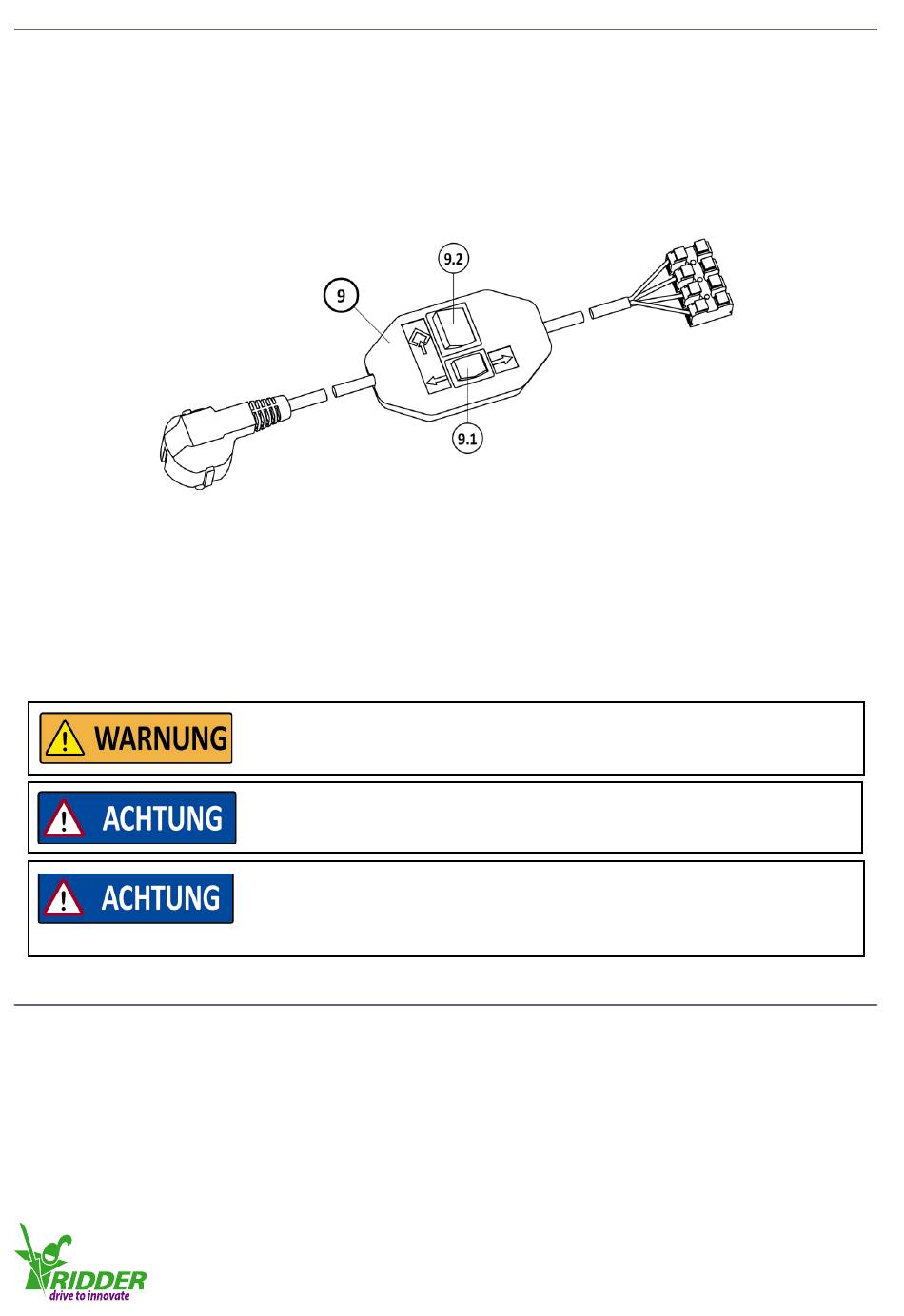

Der Einstellschalter (9) für den Rohrmotor RB50Eᵖˡᵘˢ wird ausschließlich verwendet:
• Um das Endschaltersystem zu konfigurieren
• Um den Rohrmotor bei Montage, Wartungs- und Servicearbeiten anzutreiben.
Um den Rohrmotor immer wieder für den „Betriebsmodus" an den Handbedienungskasten
anzuschließen.
Tasten am Einstellschalter:
• 9.1 Taste „Aufwärts"/„Abwärts"
• 9.2 Programmiertaste
Einstellschalter an den Rohrmotor anschließen
Schließen Sie die Kabel von Rohrmotor an die entsprechend gefärbten Anschlüsse der
Lüsterklemme des Einstellschalters an. Anmerkung: Bei fehlerhafter Verschaltung kann der
Rohrmotor nicht (erneut) eingestellt werden.
7.3 Endschaltersystem des RB50Eᵖˡᵘˢ
Der Rohrmotor RB50Eᵖˡᵘˢ hat ein elektronisches Endschaltersystem auf Basis eines Impulszählers.
Mit dem Impulszähler wird sichergestellt, dass:
• der Rohrmotor an einer Endstellung stoppt
• der Rohrmotor (aus Sicherheitsgründen) im Falle einer Überlastung stoppt
Vergewissern Sie sich vor dem Konfigurieren des Endschaltersystems des
RB50Eᵖˡᵘˢ, dass das System nicht blockiert ist.
Bei Nichtbeachtung kann es zu Sachschäden und Verletzungen kommen!
Der Einstellschalter ist nicht für den Dauerbetrieb ausgelegt.
Verwenden Sie ihn ausschließlich während Montage,
Inbetriebnahme, Wartung und Service!
Führen Sie mit der Taste „Aufwärts"/„Abwärts" einen
Test der zugehörigen Drehrichtungen durch, bevor Sie das
Endschaltersystem konfigurieren.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
Siehe §7.4, Schritt 4.
