4.4 Rohrmotor an der Führungseinheit befestigen

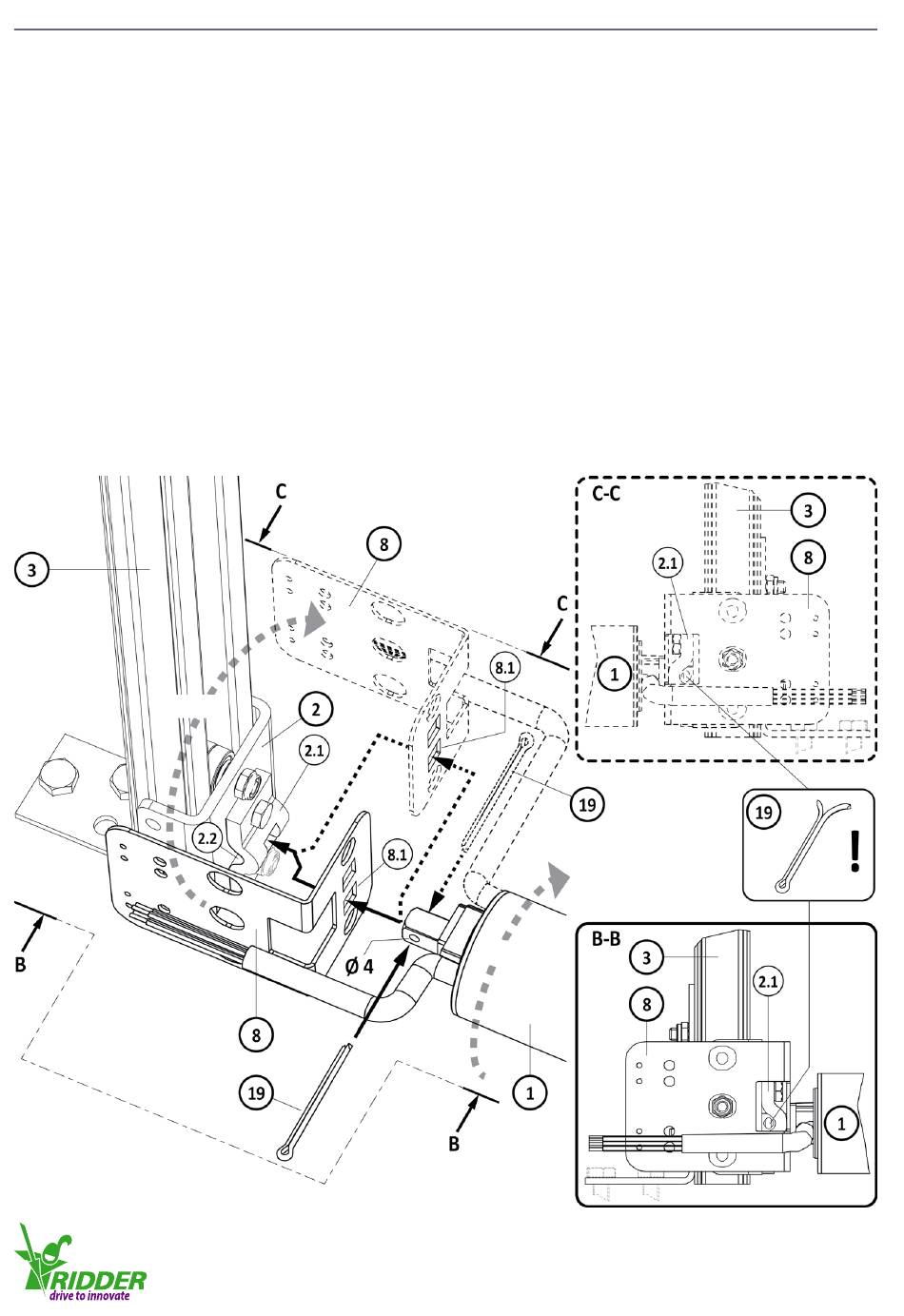

Befestigen Sie die Halterung des Kabelträgers (8) gleichzeitig mit dem Rohrmotor (1) an der
Führungseinheit (2). Siehe Ansicht B-B. Siehe Ansicht C-C, wenn die Montage auf der anderen Seite
des Rollschirms erfolgt.
Gehen Sie wie folgt vor.
1. Richten Sie die Bohrung ø 4 mm (für Splint 19) an der Öffnung 2.2 aus.
2. Ordnen Sie die Halterung (8) des Kabelträgers so an, dass die lange Seite zur Führungseinheit (2)
zeigt.
3. Führen Sie das Stromkabel des Rohrmotors (1) an der langen Seite der Halterung (8) des
Kabelträgers entlang.
4. Bewegen Sie den Kopf (10 × 10) des Rohrmotors (1) durch das untere Loch (8.1) der Halterung
(8) des Kabelträgers.
5. Führen Sie den Kopf des Rohrmotors (1) vollständig in das Loch (10 × 10) der Halterung (2.1) der
Führungseinheit (2). Zu diesem Zeitpunkt wird auch die Halterung (8) des Kabelträgers in die
korrekte Position gebracht.
6. Setzen Sie den Splint (19) in die Bohrung ø 4 mm ein.
7. Sichern Sie die Baugruppe mit dem Splint (19).
