Führungsschiene (3) mit Führungseinheit (2) montieren

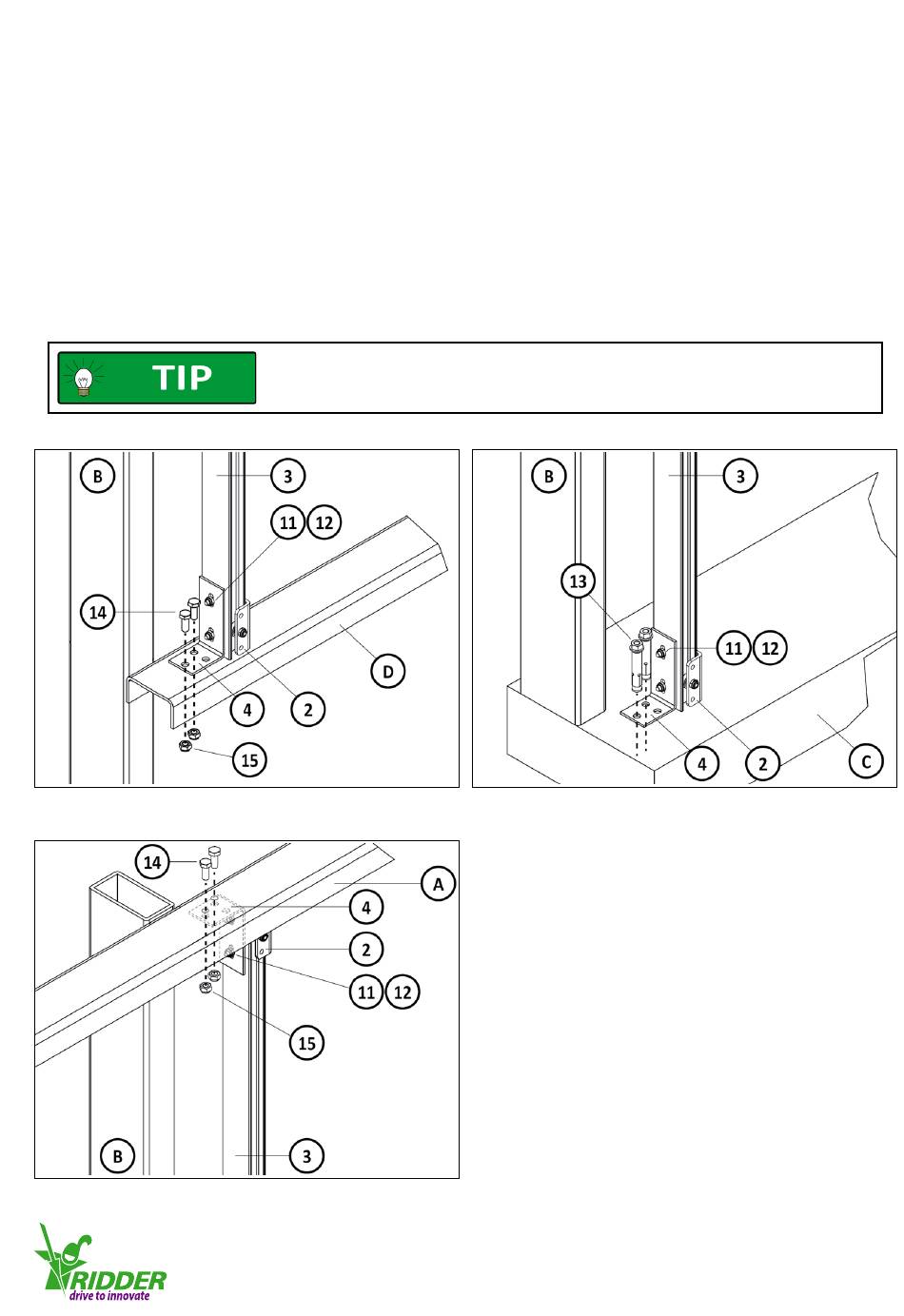

1. - Befestigen Sie die Montagehalterung (4) mit Bolzen M8 (14) (2× oder 3×) und selbstsichernden
Muttern (15) an der Dachpfette (D). Siehe Abbildung 4.3.8
ODER
- Befestigen Sie die Montagehalterung (4) mit Ankerbolzen M8 (13) (2× oder 3×) am Fundament (C).
Siehe Abbildung 4.3.9.
2. - Befestigen Sie die Montagehalterung (4) mit Bolzen M8 (14) (2× oder 3×) und selbstsichernden
Muttern (15) an der Dachpfette (A). Siehe Abbildung 4.3.10.
3. Ziehen Sie die 4 Bolzen M6 (11) und selbstsichernden Muttern (12) der Montagehalterungen (4)
vollständig fest.
Siehe Abbildungen 4.3.8/4.3.9/4.3.10.
4.3.10
Stellen Sie sicher, dass die Führungseinheit (2) vor der Montage in die
Führungsschiene (3) eingesetzt wird. SIEHE ABBILDUNG 4.3.2.
Dadurch vermeiden Sie spätere Mehrarbeit.
4.3.8
