4.2 Montage – Bedingungen und Startpunkte
Komponenten von Ridder
• Als Startpunkt gilt, dass ausschließlich Komponenten von Ridder verwendet werden.
Rollschirmsystem
• Der Startpunkt ist ein Seitenwand-Rollschirm in einem Gewächshaus. Der Rollschirm wird an
einer Seitenwand zwischen den Dachpfetten montiert. Für abweichende Montagen, Systeme,
Gewächshäuser und Gebäudearchitekturen sind in diesem Produkthandbuch keine vollständigen
Informationen enthalten.
Standardmontage (Rohrmotor 550032/550039)
• Der Startpunkt ist die Standardmontage eines Rohrmotors 550032 oder 550039.
Für abweichende Montagearten siehe „ALTERNATIVEN".
• Die Führungseinheit (550500) ist für den Standard-Achszapfen VK10 ausgelegt.
• Das Rohr des Rohrmotors 550039 ist um 74 mm verlängert. Dadurch wird der Rohrmotor
RB50Eᵖˡᵘˢ austauschbar mit dem Rohrmotor RB50.
Montageseite des Rollschirms
• Die Montage ist auf beiden Seiten des Rollschirms (20) möglich.
4.2.2

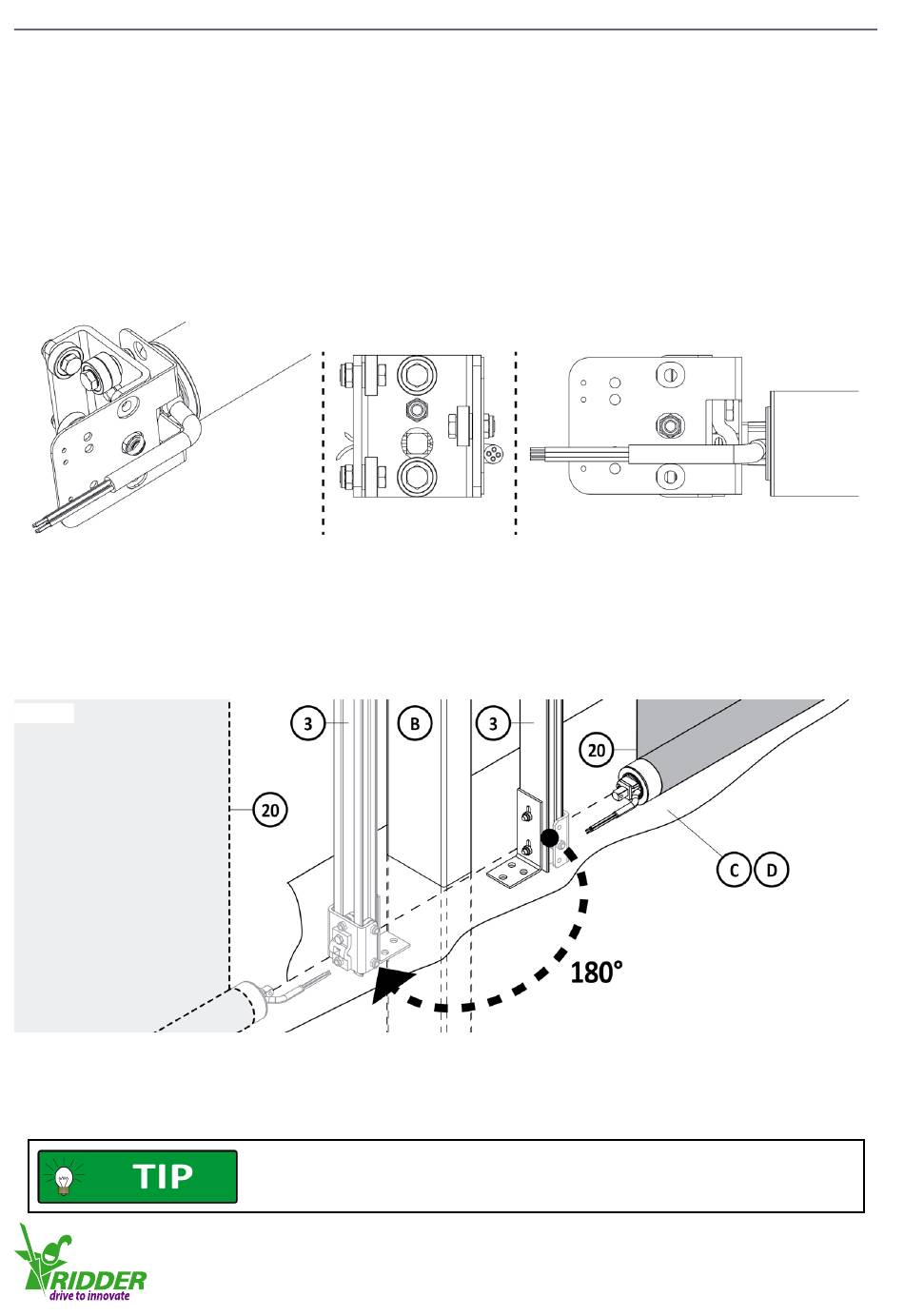

Falls eine Montage auf der anderen Seite des Rollschirms (20) notwendig ist:
• Drehen Sie die Baugruppe 180° um die Längsachse des Pfostens (B).
Anmerkung:In den Abschnitten §4.3 bis §4.7 wird immer die gleiche Montageseite gezeigt.
VK10 (Standardmontage)
Bringen Sie die Halterung (8) des Kabelträgers und den Rohrmotor (1) in
die korrekte Position für die entsprechende Montageseite des Rollschirms.
SIEHE §4.4/4.5. Dadurch vermeiden Sie spätere Mehrarbeit.
