4.5 Kabelträger befestigen
Mit dem Kabelträger wird verhindert, dass es bei motorgetriebenen Bewegungen des
Rollschirmsystems zur Beschädigung des Stromkabels kommt.
Gehen Sie wie folgt vor.

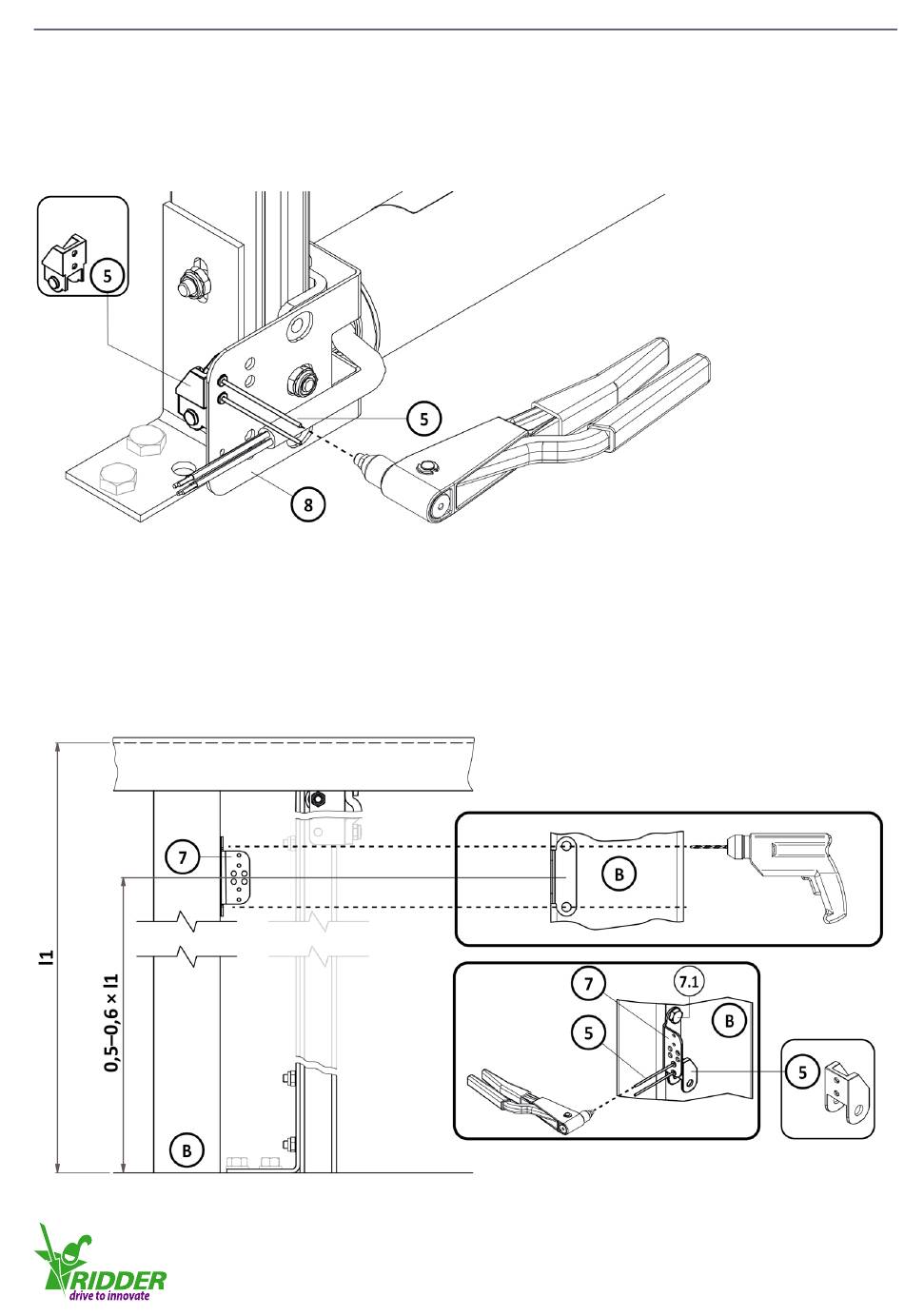

1. Befestigen Sie das Endglied (MCP) mit den Blindnieten (5) an der Halterung (8) des Kabelträgers.
MCP
2. Markieren Sie die Position der Halterung (7) des Kabelträgers am Pfosten (B). Diese Position
entspricht der Länge l1, multipliziert mit 0,5 bis 0,6. Bohren Sie die Löcher für die korrekten
Schrauben (7.1) oder Bolzen (7.1) in den Pfosten (B).
3. Montieren Sie die Halterung (7) des Kabelträgers mit den Schrauben (7.1) oder Bolzen (7.1).
4. Befestigen Sie das Endglied (FCP) mit den Blindnieten (5) an der Montagehalterung (7) des
Kabelträgers.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
Ridder Drive Systems
17
4.5.1
4.5.2
FCP
