Gehen Sie wie folgt vor.

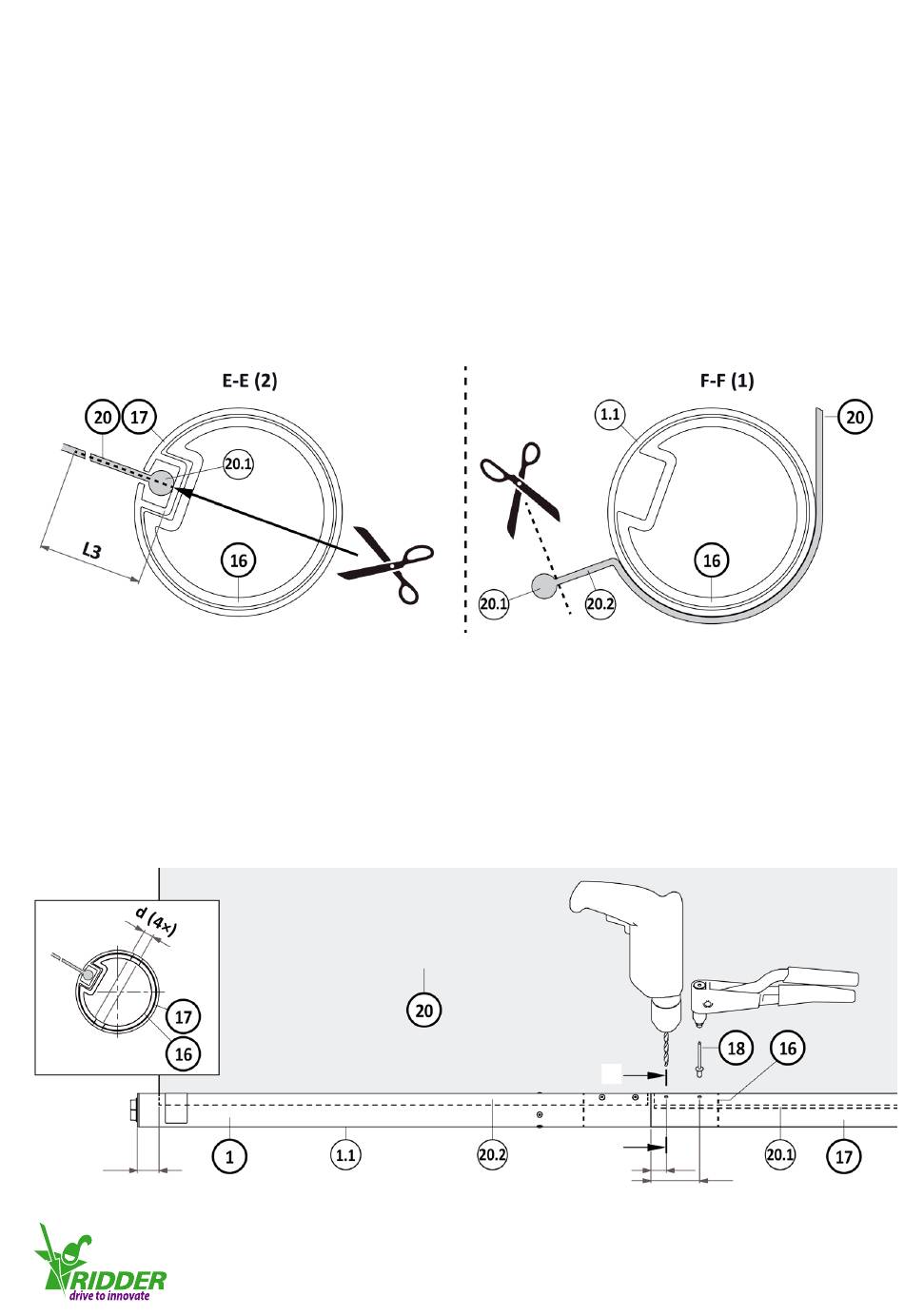

1. Ziehen Sie das Schnur (20.1 des Schirmgewebes) in Richtung des Endes (am Kupplungsstück) des
Wickelrohrs (17) durch den Schlitz. Siehe Abbildung 4.7.3.
2. Ziehen Sie das Schnur (20.1) weiter, bis der Abstand vom Ende des Wickelrohrs(17) gleich l2 ist
(l minus 40 mm).
Anmerkung: Halten Sie den Mindestabstand von 40 mm zwischen dem Schirmgewebe (20)
und dem Kopf des Rohrmotors frei. Dadurch wird sichergestellt, dass sich das Führungssystem
beim Aufwickeln frei bewegen kann, wenn das Schirmgewebe nicht gerade geschnitten ist.Siehe
Abbildungen 4.7.1/4.7.5
3. Schneiden Sie entlang der Schnittlinie (l3) im Abstand L2 vom Ende des Schirmgewebes (20).
Schätzen Sie die Länge von l3. Siehe Abbildungen 4.7.1/4.7.3.
4. Schneiden Sie das Schnur (20.1) entlang des Abstands L2 vom Schirmgewebe (20.2), und
verwerfen Sie den Rest. Siehe Abbildungen 4.7.1/4.7.4.
4.7.3
5. Denn Sie sicher, dass das Wickelrohr (17) am Rohr (1.1) anliegt. Für die vier empfohlenen
Bohrpositionen (d) im Wickelrohr (17) und im Kupplungsstück (16) beachten Sie die
Abbildungen 4.7.5/G-G.
6. Bohren Sie eines der Löcher für die Blindnieten (18) in das Wickelrohr (17) und das
Kupplungsstück (16) (mindestens ø5,2 mm, wenn Blindnieten mit ø5 mm verwendet werden).
7. Befestigen Sie den Blindniet (18) mit einer Nietzange.
8. Bohren Sie die Löcher für die anderen drei Blindniete (18).
9. Befestigen Sie die anderen drei Blindniete (18) mit einer Nietzange.
4.7.5
G-G
40
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
4.7.4
G
G
Ridder Drive Systems
21
25
75
