Scheppach BTS700 Original Anleitungen Seite 20

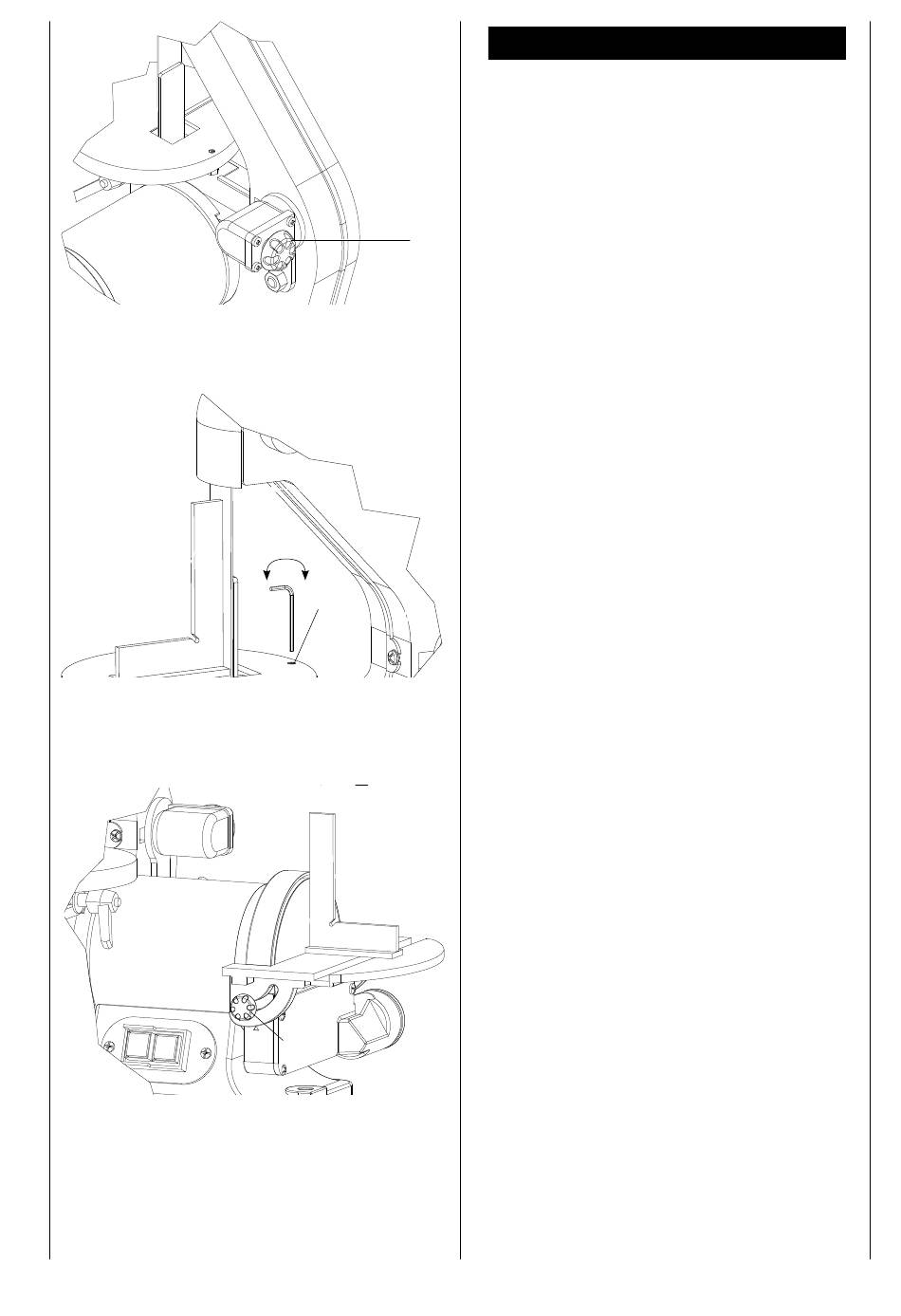

Fig.7
Fig.8
Fig.9
20
9
90°
d
90°
e
Inbetriebnahme
Einstellungen
ACHTUNG! Vergewissern Sie sich dass die Maschi-
ne vom Netz getrennt ist.
Einstellen des Schleifbandes Fig. 7
Das Band wurde bereits im Werk eingestellt.
Es muss vorschriftsmäßig auf der Mitte der Rollen
laufen.
Mittels der Verstellschraube (9) lässt sich das Band
durch Drehen nach links oder rechts verstellen.
Einstellen des Schleifbandtisches Fig. 8
In den meisten Fällen wird der Tisch bei 90° zum
Schleifband gebraucht.
Der Tisch hat eine Verstellschraube dass sich der
Tisch genau bei 90° zum Band befindet. Das Einstel-
len geschieht wie folgt:
1 Lösen Sie den Tisch mithilfe des Klemmhebels und
heben Sie ihn soweit wie möglich nach hinten an.
2 Legen Sie einen 90° Winkel auf den Tisch und las-
sen Sie die andere Seite am Band anstehen.
3 Wenn der Winkel keine 90° beträgt, justieren Sie
die Schraube (d) mit dem Sechskantschlüssel, bis
sich der Tisch bei genau 90° zum Band befindet.
4 Der Tisch kann nach vorn geneigt werden.
Lösen Sie den Klemmhebel, neigen Sie den Tisch
bis zum gewünschten Winkel und ziehen den
Klemmhebel wieder an.
Einstellen des Tellerschleiftisches Fig. 9
Zur Sicherstellung dass sich der Tisch bei 90° zum
Schleifteller befindet, legen Sie eine Lehre auf den
Tisch und gegen den Teller.
Wenn eine Nachstellung erforderlich ist, lösen Sie die
beiden Klemmschrauben (e) und ändern Sie die Posi-
tion bis die 90° erreicht sind.
Danach ziehen Sie die beiden Klemmschrauben (e)
wieder an.
Der Tisch kann bis 45°nach unten geneigt werden.
