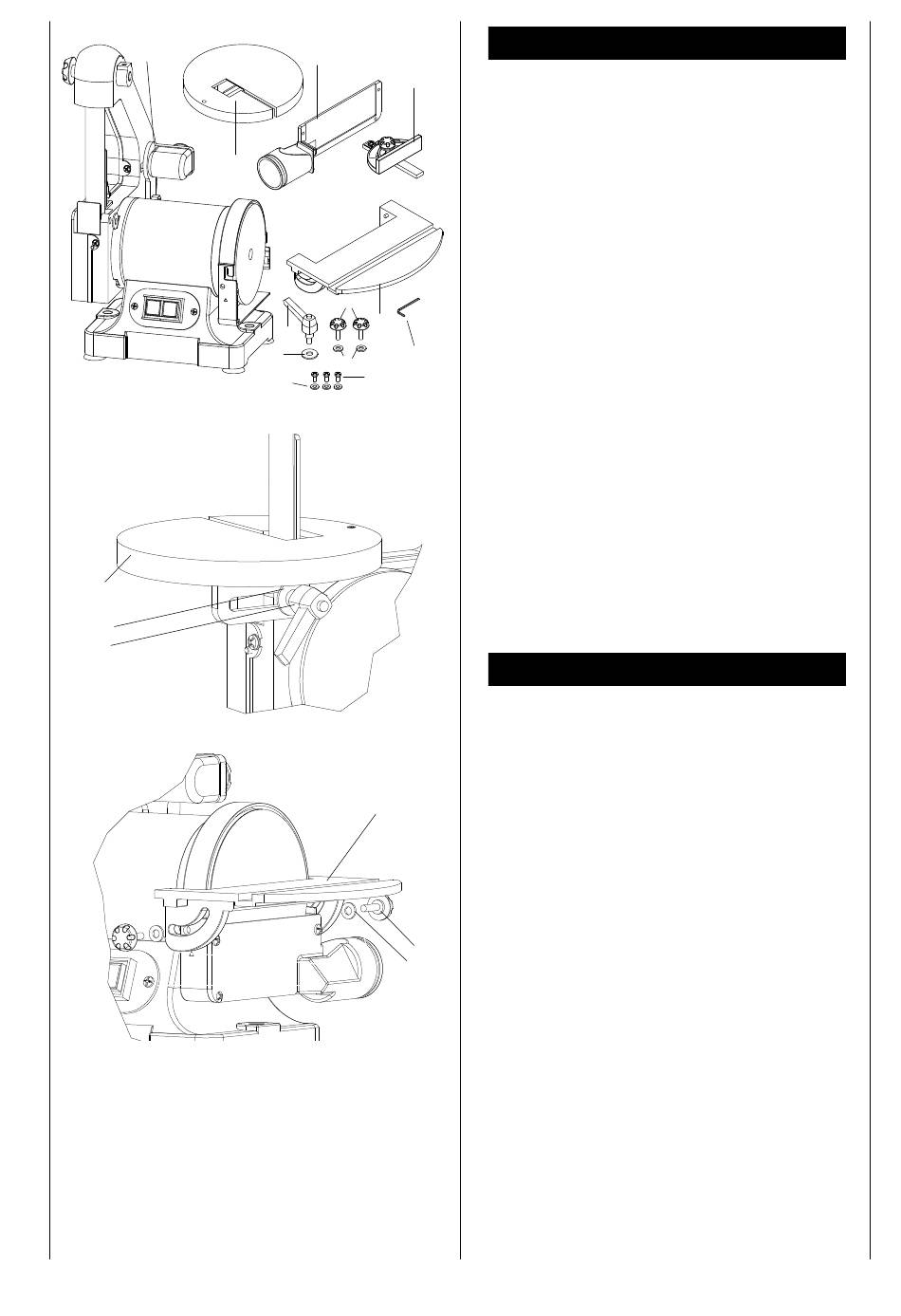

Entpacken der Maschine
Fig. 2
Überprüfen Sie den Inhalt auf eventuelle Transport-
schäden.
Im Falle eines Schadens muss dieser sofort an den
Spediteur gemeldet werden. Prüfen Sie den Inhalt
auf Vollständigkeit.
Melden Sie fehlende Teile sofort dem Händler.
Die Maschine wird komplett in einem Karton ver-
schickt.
Zusätzliche Teile, die an der Maschine zu befestigen
sind, müssen vor der Montage lokalisiert und zuge-
ordnet werden.
1 Band­ und Telerschleifmaschine
2 1 Bandschleiftisch
2 a 1 Klemmhebel M 8 für Bandschleiftisch
2 b 1 Scheibe 8 mm für Bandschleiftisch
3 1 Tellerschleiftisch
3a 2 Klemmschrauben M6 für Tellerschleiftisch
3b 2 Beilagscheiben 6 mm für Tellerschleiftisch
4 1 Absaugstutzen
4a 3 Kreutzschlitzschrauben M4x10 für Absaug-
stutzen
4b 3 Scheiben 4 mm
5 1 Querschneidlehre für Tellerschleiftisch
6 2 Sechskantschlüssel SW 3 mm
Bedienungsanweisung

Montage

ACHTUNG! Vergewissern Sie sich dass die Maschi-
ne vom Netz getrennt ist.
Montage des Schleifbandtisches. Fig.3
Schieben Sie den Bandschleiftisch (2 Fig.2) über
das Schleifband und befestigen Sie diese unter dem
Tisch mit dem Klemmhebel und Scheibe( 2a und 2b
Fig. 2)
Der Klemmhebel ist durch eine Feder vorgespannt
und kann durch Ziehen am Handgriff verstellt werden.
Achtung! Damit die Finger nicht zwischen Band und
Tisch eingeklemmt werden können, muss zwischen
Tisch und Schleifband ein Mindestabstand von 2 mm
eingehalten werden.
Montage des Tellerschleiftisches Fig. 4
Schieben Sie den Tellerschleiftisch (3 Fig.1) mit den
Ansätzen in die Aussparung an der Maschine und
drücken den Tisch nach oben, bis die Bohrungen
übereinstimmen und befestigen diesen mit den
Klemmschrauben und Scheiben (3a und 3b Fig. 1)
beidseitig.
Montage der Absaugung Fig. 5
Montieren Sie den Absaugstutzen (4 Fig. 1) mit den
Schlitzschrauben und Scheiben (4a und 4b) an die
Maschine.
Als nächstes befestigen Sie das Schutzblech (4c) mit
der Schraube (4a und 4d).
