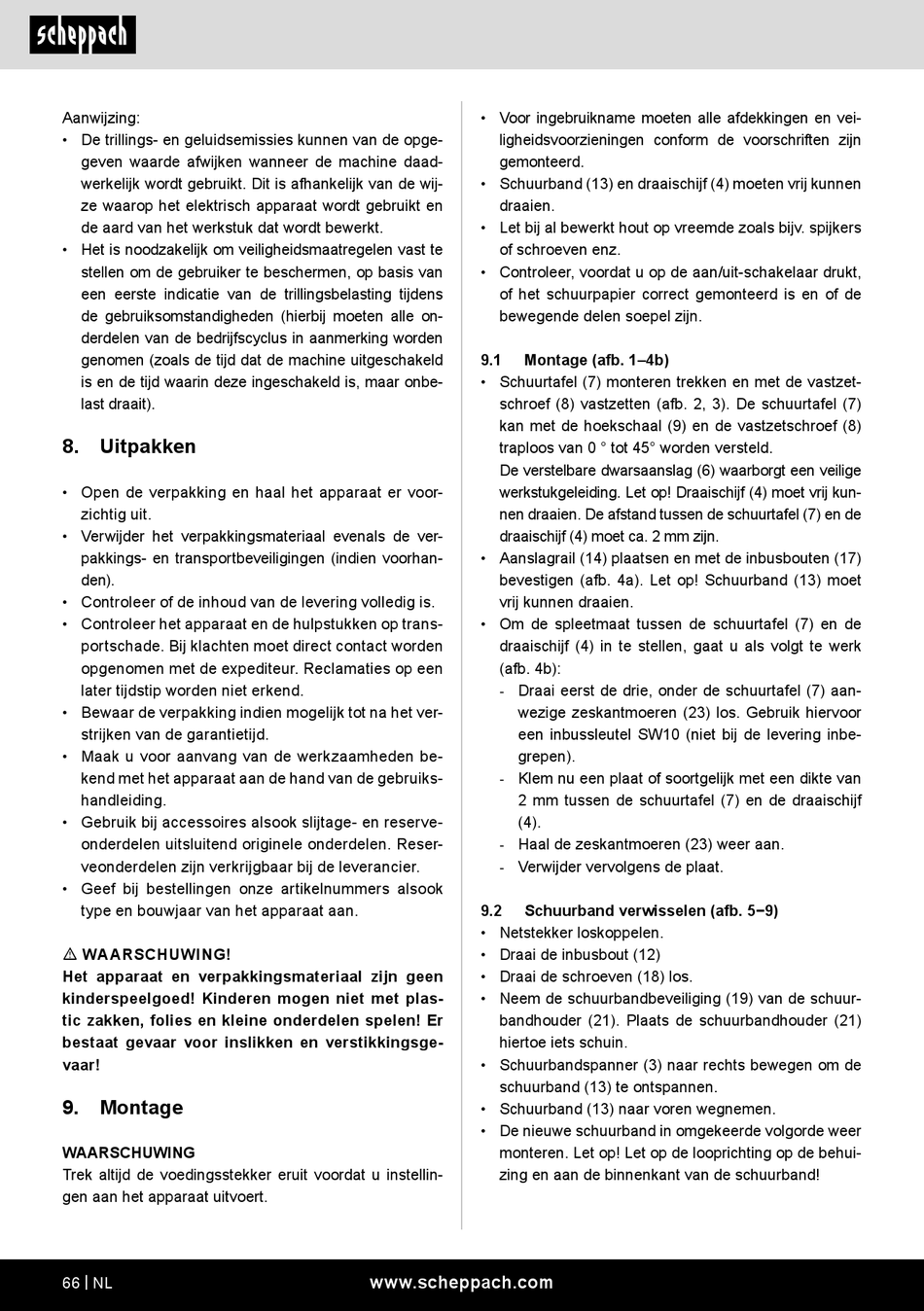

Aanwijzing:
• De trillings- en geluidsemissies kunnen van de opge-
geven waarde afwijken wanneer de machine daad-
werkelijk wordt gebruikt. Dit is afhankelijk van de wij-
ze waarop het elektrisch apparaat wordt gebruikt en
de aard van het werkstuk dat wordt bewerkt.
• Het is noodzakelijk om veiligheidsmaatregelen vast te
stellen om de gebruiker te beschermen, op basis van
een eerste indicatie van de trillingsbelasting tijdens
de gebruiksomstandigheden (hierbij moeten alle on-
derdelen van de bedrijfscyclus in aanmerking worden
genomen (zoals de tijd dat de machine uitgeschakeld
is en de tijd waarin deze ingeschakeld is, maar onbe-
last draait).

8. Uitpakken

• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voorhan-
den).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m WAARSCHUWING!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
9.

Montage

WAARSCHUWING
Trek altijd de voedingsstekker eruit voordat u instellin-
gen aan het apparaat uitvoert.
66 | NL
• Voor ingebruikname moeten alle afdekkingen en vei-
ligheidsvoorzieningen conform de voorschriften zijn
gemonteerd.
• Schuurband (13) en draaischijf (4) moeten vrij kunnen
draaien.
• Let bij al bewerkt hout op vreemde zoals bijv. spijkers
of schroeven enz.
• Controleer, voordat u op de aan/uit-schakelaar drukt,
of het schuurpapier correct gemonteerd is en of de
bewegende delen soepel zijn.
9.1 Montage (afb. 1–4b)
• Schuurtafel (7) monteren trekken en met de vastzet-
schroef (8) vastzetten (afb. 2, 3). De schuurtafel (7)
kan met de hoekschaal (9) en de vastzetschroef (8)
traploos van 0 ° tot 45° worden versteld.
De verstelbare dwarsaanslag (6) waarborgt een veilige
werkstukgeleiding. Let op! Draaischijf (4) moet vrij kun-
nen draaien. De afstand tussen de schuurtafel (7) en de
draaischijf (4) moet ca. 2 mm zijn.
• Aanslagrail (14) plaatsen en met de inbusbouten (17)
bevestigen (afb. 4a). Let op! Schuurband (13) moet
vrij kunnen draaien.
• Om de spleetmaat tussen de schuurtafel (7) en de
draaischijf (4) in te stellen, gaat u als volgt te werk
(afb. 4b):
- Draai eerst de drie, onder de schuurtafel (7) aan-
wezige zeskantmoeren (23) los. Gebruik hiervoor
een inbussleutel SW10 (niet bij de levering inbe-
grepen).
- Klem nu een plaat of soortgelijk met een dikte van
2 mm tussen de schuurtafel (7) en de draaischijf
(4).
- Haal de zeskantmoeren (23) weer aan.
- Verwijder vervolgens de plaat.
9.2 Schuurband verwisselen (afb. 5−9)
• Netstekker loskoppelen.
• Draai de inbusbout (12)
• Draai de schroeven (18) los.
• Neem de schuurbandbeveiliging (19) van de schuur-
bandhouder (21). Plaats de schuurbandhouder (21)
hiertoe iets schuin.
• Schuurbandspanner (3) naar rechts bewegen om de
schuurband (13) te ontspannen.
• Schuurband (13) naar voren wegnemen.
• De nieuwe schuurband in omgekeerde volgorde weer
monteren. Let op! Let op de looprichting op de behui-
zing en aan de binnenkant van de schuurband!
