Montage Der Poolwand-Seitenrahmenstütze - Swim & Fun Classic Oval Steel Pool Bedienungsanleitung

5. Montage der Poolwand-Seitenrahmenstütze

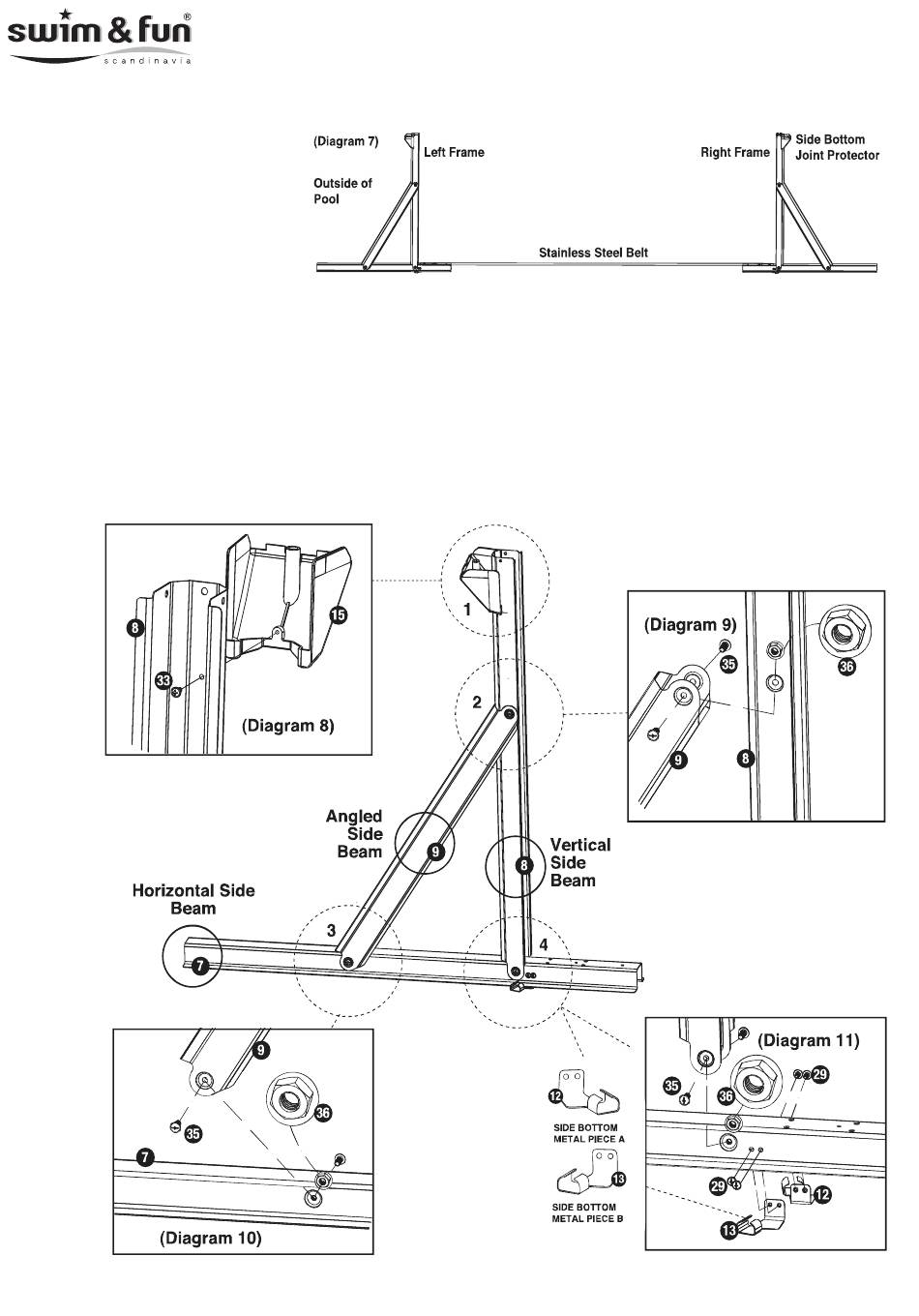

Die Poolwand-Seiten-
rahmenstütze besteht
aus einem linken und
einem rechten Rahmen
verbunden durch ein
Edelstahlband. (Siehe
Abbildung 7).
1. Verbinden Sie den unteren seitlichen Verbindungsschutz (15) mit der Spitze des vertikalen Sei-
tenträgers (9). (Abbildung 8).
2. Verbinden Sie den abgewinkelten Seitenträger (9) mit dem vertikalen Seitenträger (8) (Abbil-
dung 9).
3. Verbinden Sie das untere Ende des abgewinkelten Seitenträgers (9) mit dem horizontalen Sei-
tenträger (7). Verbinden Sie sowohl Seite A (13) und B (13) des unteren Metallstücks mit dem
horizontalen Seitenträger (7) (Abbildung 10).
4. Verbinden Sie das untere Ende des vertikalen Seitenträgers (8) mit dem horizontalen Seitenträger
(7) (Abbildung 11).
