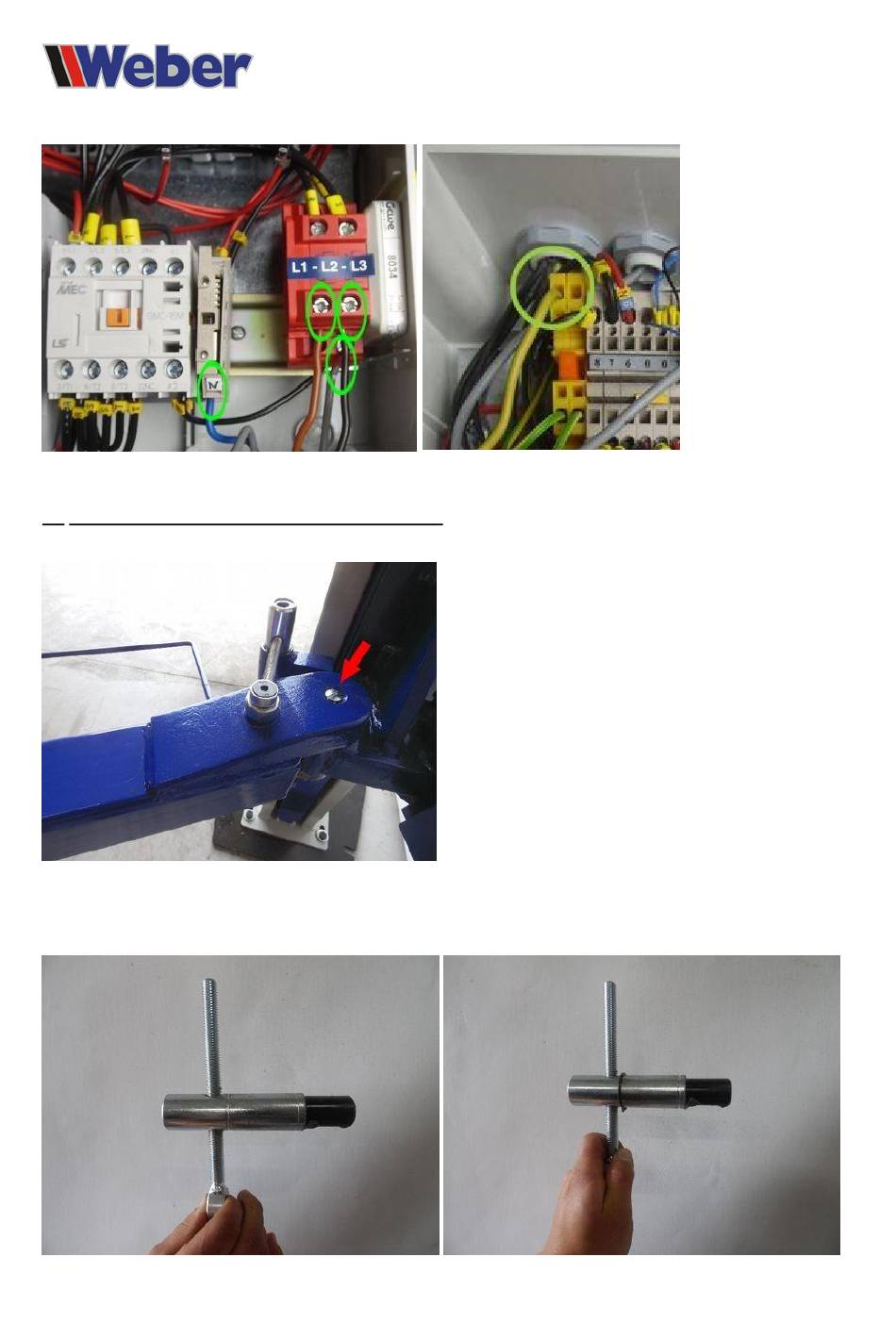

Schließen Sie die Kabel in der Schaltkiste wie abgebildet an (Abb. 7 + Abb. 8). Sie benötigen eine Zuleitung mit 16
Ampere Drehstrom (400V).
Abb. 7

3.7 Montage der Tragarme und Tragarmverriegelung

Die Bühne verfügt über ein symmetrisches Tragarmsystem mit 4 gleichlangen Tragarmen. Die Tragarme an ihre
jeweilige Position setzen und mit einer Schraube fixieren (Abb. 9).
Wenn alle Tragarme an ihrer Position fixiert sind wird die Tragarmverriegelung montiert. Das Gewinde wird durch
Drücken auf den schwarzen Bolzen eingesetzt (Abb. 10). Den Sprengring an der Nut vor dem Gewinde aufsetzen
(Abb. 11).
Abb. 9
Abb. 10
Abb. 8
- 12 -
Abb. 11
