8.1.3
Feingewebesiebschutz tauschen
VORSICHT
Gefahr durch heiße Oberflächen
Verbrennungen können die Folge sein.
Geeignete Schutzausrüstung tragen.
VORSICHT
Gefahr durch heiße Flüssigkeit
Verbrühungen können die Folge sein.
Geeignete Schutzausrüstung tragen.

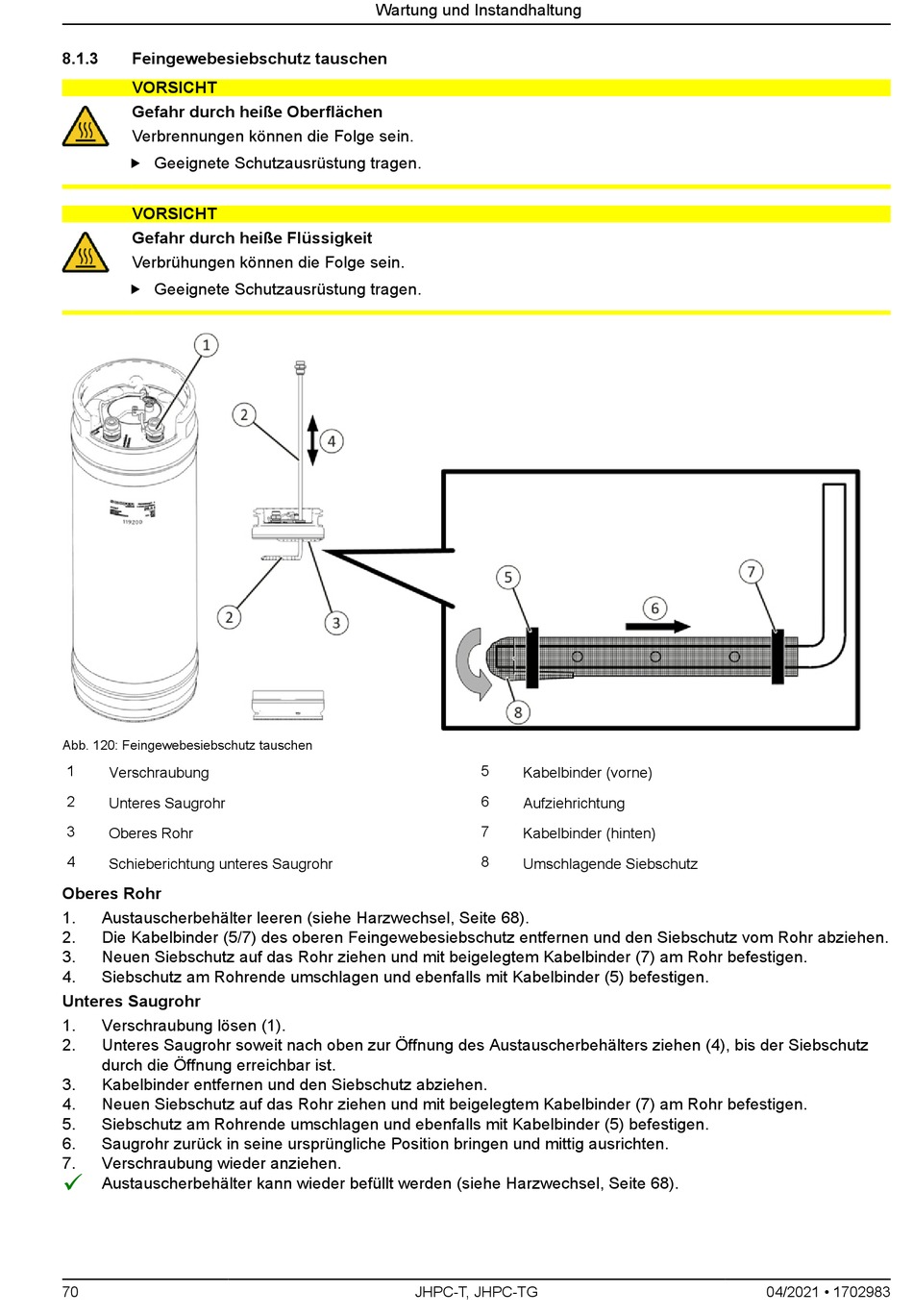

Abb. 120: Feingewebesiebschutz tauschen
1
Verschraubung
2
Unteres Saugrohr
3
Oberes Rohr
4
Schieberichtung unteres Saugrohr
Oberes Rohr
1.
Austauscherbehälter leeren (siehe Harzwechsel, Seite 68).
2.
Die Kabelbinder (5/7) des oberen Feingewebesiebschutz entfernen und den Siebschutz vom Rohr abziehen.
3.
Neuen Siebschutz auf das Rohr ziehen und mit beigelegtem Kabelbinder (7) am Rohr befestigen.
4.
Siebschutz am Rohrende umschlagen und ebenfalls mit Kabelbinder (5) befestigen.
Unteres Saugrohr
1.
Verschraubung lösen (1).
2.
Unteres Saugrohr soweit nach oben zur Öffnung des Austauscherbehälters ziehen (4), bis der Siebschutz
durch die Öffnung erreichbar ist.
3.
Kabelbinder entfernen und den Siebschutz abziehen.
4.
Neuen Siebschutz auf das Rohr ziehen und mit beigelegtem Kabelbinder (7) am Rohr befestigen.
5.
Siebschutz am Rohrende umschlagen und ebenfalls mit Kabelbinder (5) befestigen.
6.
Saugrohr zurück in seine ursprüngliche Position bringen und mittig ausrichten.
7.
Verschraubung wieder anziehen.
ü
Austauscherbehälter kann wieder befüllt werden (siehe Harzwechsel, Seite 68).
70
Wartung und Instandhaltung
5
Kabelbinder (vorne)
6
Aufziehrichtung
7
Kabelbinder (hinten)
8
Umschlagende Siebschutz
JHPC-T, JHPC-TG
04/2021 • 1702983
