5.6
JHPC an Kreislaufsystem anschließen
VORSICHT
Gefahr durch heiße Oberflächen
Verbrennungen können die Folge sein.
Geeignete Schutzausrüstung tragen.
VORSICHT
Gefahr durch heiße Flüssigkeit
Verbrühungen können die Folge sein.
Geeignete Schutzausrüstung tragen.

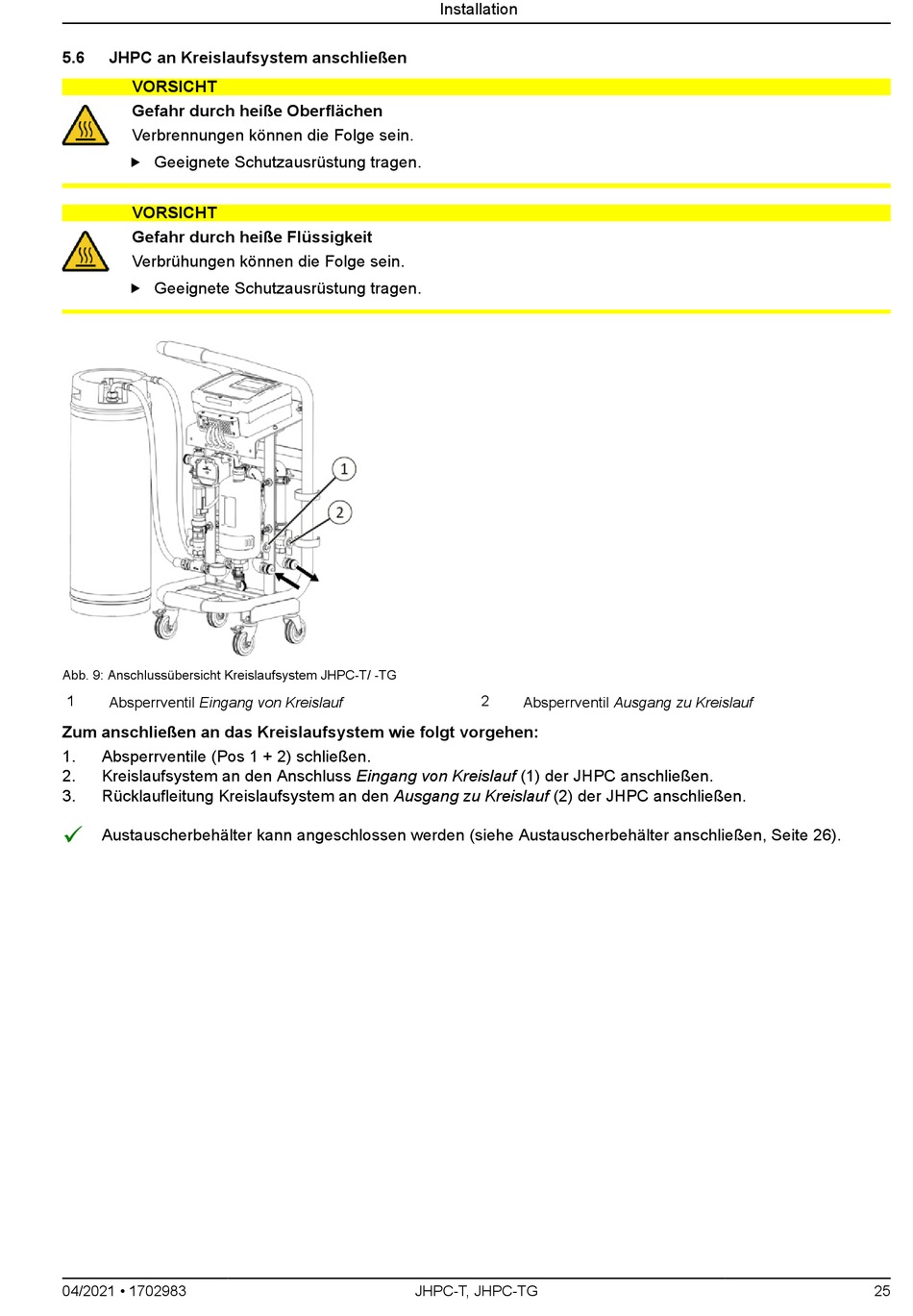

Abb. 9: Anschlussübersicht Kreislaufsystem JHPC-T/ -TG
1
Absperrventil Eingang von Kreislauf
Zum anschließen an das Kreislaufsystem wie folgt vorgehen:
1.
Absperrventile (Pos 1 + 2) schließen.
2.
Kreislaufsystem an den Anschluss Eingang von Kreislauf (1) der JHPC anschließen.
3.
Rücklaufleitung Kreislaufsystem an den Ausgang zu Kreislauf (2) der JHPC anschließen.
ü
Austauscherbehälter kann angeschlossen werden (siehe Austauscherbehälter anschließen, Seite 26).
04/2021 • 1702983
Installation
2
Absperrventil Ausgang zu Kreislauf
JHPC-T, JHPC-TG
25
