Notwendiges Zubehör
• Montagewinkel für PE 2/X
bzw. PE 2/H an BS 2 /
ST 2
3 842 531 350.
• Montagewinkel für PE 4 an
ST 4/R
3 842 530 775.
1.
Markieren Sie die
Einbauposition der vier
Montagewinkel.
2.
Hängen Sie die
Montagewinkel in das
Streckenprofi l ein.
3.
Führen Sie die
Hammerschrauben in
die Streckenprofi le
ein und ziehen Sie die
Bundmuttern leicht an;
Montagewinkel noch
verschiebbar.
l
= Länge des Werkstückträgers
T
in Transportrichtung
7.5 Positioniereinheit montieren
7.5.1
Montagewinkel vormontieren
2 /
P E
H ,
2 /
P E
1
3

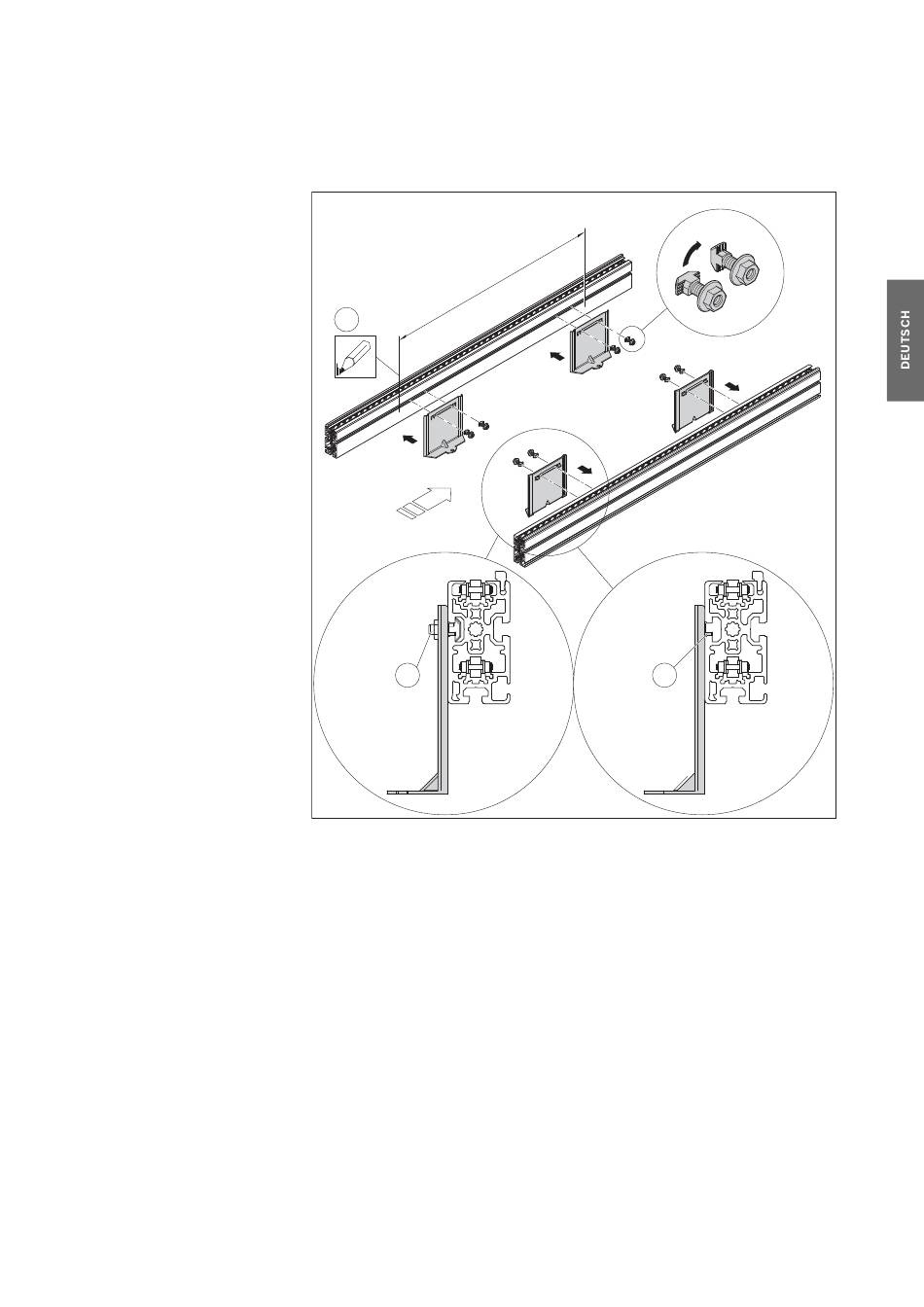

Abb. 4:
Montagewinkel vormontieren
- 6 6
l
- 4 6
X :
T
l
4 :
T
P E
2
3 842 564 349/2020-06, MIT: PE 2/X, PE 2/H, PE 4, Bosch Rexroth AG
Montage
17/40
554 089-06
