PeakTech
3380
Bedienungsanleitung /
Operation Manual
Digital-Multimeter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 3380

Inhaltszusammenfassung für PeakTech 3380

  • Seite 1 ® PeakTech 3380 Bedienungsanleitung / Operation Manual Digital-Multimeter...

  • Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II 1000V; Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3 * Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. * Drehen Sie während einer Strom- oder Spannungsmessung niemals am Messbereichswahlschalter, da hierdurch das Gerät beschädigt wird. * Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen.

  • Seite 4: Technische Daten

    max. zulässige Eingangswerte: 1000 V DC oder 750 V AC Gefährlich hohe Spannung zwischen den Eingängen. Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren! Achtung! Bedienungsanleitung beachten! Doppelt isoliert. CAT II Überspannungskategorie II. 2. Technische Daten 2.1. Allgemeine Daten Anzeige 4 ½...
  • Seite 5 2.3. Bereiche Gleichspannung Bereiche Auflösung Genauigkeit 100 µV ± 0,12% v. M. + 3 St. 2,2 V 1 mV ± 0,12% v. M. + 5 St. 10 mV 100 mV 1000 ± 0,5% v. M. + 5 St. Wechselspannung Bereiche Auflösung Genauigkeit 100 µV...
  • Seite 6 Diodentestfunktion Messung des Widerstandes der internen Halbleiterkontakte in Durchlassrichtung in k . Leerlaufspannung: 1,5 V Teststrom: 1,0 mA Durchgangsprüfungsfunktion Akustisches Signal (Summer) ertönt bei Widerständen. Funktion: unter 30 Kapazitätsbereiche Bereiche Auflösung Genauigkeit 1 pF ± 2,0% v. M. + 10 10 pF 2,2 µF 100 pF...

  • Seite 7: Vorbereitungen Zur Inbetriebnahme Des Gerätes

    3. Vorbereitungen zur Inbetriebnahme des Gerätes 3.1 Verwendung der Prüfleitungen Messungen mitgelieferten Prüfleitungen vornehmen. Prüfleitungen sind für Spannungsmessungen bis 1000 V geeignet. Beim Messen höherer Spannungen besteht Verletzungsgefahr und/oder die Gefahr der Beschädigung bzw. Zerstörung interner Schaltkreise des Gerätes. Der maximale Spannungsunterschied zwischen dem COM-Eingang des Gerätes und Masse- bzw. Erdpotential beträgt 500 V.

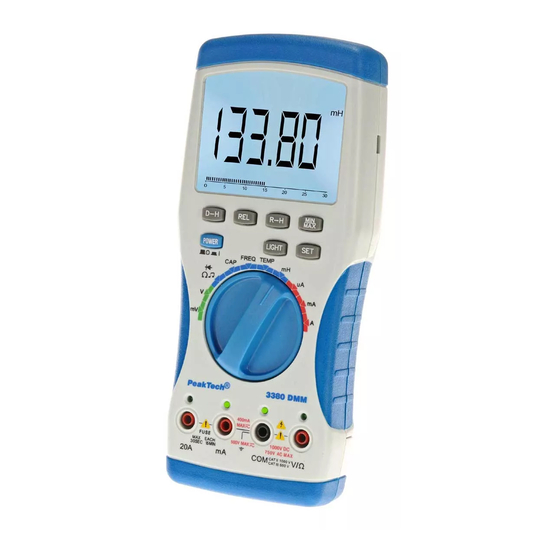

  • Seite 8 1.) 4 1/2-stellige LCD-Anzeige 2.) Anschluss für Schnittstellenkabel 3.) Taste für Messwerthaltefunktion (Data-Hold) 4.) Ein/Aus-Taste 5.) Taste für Relativwertmessfunktion (REL) 6.) Taste zur manuellen Bereichswahl (R-H) 7.) Taste für Minimal- und Maximalwerthaltefunktion (MIN/MAX) 8.) Taste zum Ein- und Ausschalten der Hintergrundbeleuchtung 9.) SET-Taste zum Umschalten auf die Unterfunktionen 10.) Funktions- und Bereichswahlschalter 11.) LED-Leuchten zur Anzeige der zu verwendeten Eingangsbuchsen...
  • Seite 9 5. Messbetrieb Achtung! Maximal zulässige Eingangsspannung von 1000 V DC bzw. 750 V AC nicht überschreiten. Bei Nichtbeachtung besteht akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung interner Schaltkreise des Gerätes. Bei Spannungsmessungen in Schaltungen über 35 V DC bzw. 25 V AC Sicherheits- und Schutzvorschriften beachten (Verletzungsgefahr durch Stromschlag).
  • Seite 10 Messung wie folgt durchführen: 1. Mit dem Funktions-/Bereichswahlschalter gewünschte Messfunktion (AC oder DC) und gewünschten Messbereich wählen. 2. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den mA- oder den 20 A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei unbekannter Stromgröße aus Sicherheitsgründen 20 A-Bereich wählen und bei entsprechender Messwertanzeige ggf.
  • Seite 11 Zur Messung der Kapazität eines Kondensators wie beschrieben verfahren: 1. Funktions-/Bereichswahlschalter (10) in Stellung “CAP” drehen. 2. Rote Prüfleitung an den V/ -Eingang und schwarze Prüfleitung an den COM-Eingang anschließen. 3. Wählen Sie mit der R-H-Taste den gewünschten Messbereich. 4. Legen Sie die Prüfleitungen über den zu messenden Kondensator. 5.
  • Seite 12 Warnung! Keine Spannungsmessungen im Temperaturbereich durchführen. Keine Spannungsquellen an den Temperatureingang anlegen. Dies würde zur Beschädigung und/oder Zerstörung des Gerätes führen. 5.9. Diodentestfunktion Die Diodentestfunktion ermöglicht die Bestimmung der Verwendbarkeit von Dioden und anderen Halbleiter- Elementen, sowie des Spannungsabfalls von Dioden in Durchlassrichtung. 1.

  • Seite 13: Betrieb Des Multimeters Mit Einem Pc Unter Windows

    6. Betrieb des Multimeters mit einem PC unter Windows Zum Anschluss des Multimeters an einen PC wie beschrieben vorgehen. USB-Schnittstellenanschluss des Multimeters über das mitgelieferte Anschlusskabel mit der entsprechenden Schnittstelle des PC’s verbinden. 6.1. Installation der erforderlichen Software Mit dem Multimeter wird eine Software-CD zum Betrieb des Gerätes mit einem PC geliefert. Auf der Software-CD befinden sich die hierfür erforderliche Software und USB-Treiber.

  • Seite 14: Wartung Des Gerätes

    7. Wartung des Gerätes Dieses Multimeter ist ein Präzisionsmessgerät und entsprechend vorsichtig zu behandeln. Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden. Für eine lange Lebensdauer empfiehlt sich ein sorgfältiger Umgang mit dem Messgerät und die Durchführung bzw.
  • Seite 15 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 06/2010/pt/th -14-...

  • Seite 16: Safety Information

    1. Safety Information This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category II 1000V; overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III: Supplied from a cable under earth;...
  • Seite 17 * Do not place the equipment face-down on any table or work bench to prevent damaging the controls at the front. * Opening the equipment and service – and repair work must only be performed by qualified service personnel * -Measuring instruments don’t belong to children hands.- Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser.

  • Seite 18: Specifications

    2. Preparing of operation 2.1. Using the test leads Use only the type of test leads supplied with your meter. These test leads are rated for 1000 Volts. Warning! * If you try to measure DC voltages above 1000 V or AC voltages above 750 V AC, you might damage your meter and expose yourself to a serious shock hazard.
  • Seite 19 DC Current Range Resolution Accuracy 220 µA 100 nA 2200 µA 1 µA ± 0,3% of rdg. + 3 dgt. 22 mA 10 µA 220 mA 100 µA 20 A ± 1,0% of rdg. + 10 dgt. AC Current Range Resolution Accuracy 220 µA...

  • Seite 20: Front Panel Description

    Inductance Range Resolution Accuracy 220 mH 1 µH ± 2,0% of rdg. + 10 dgt. Temperature Range Resolution Accuracy -40° C ~ 200°C 0,1° C ± 3,0% of rdg. + 5° C 200°C 0,1° C ± 3,0% of rdg. + 1200°...
  • Seite 21 1.) 4 ½-digit LCD display 2.) USB-connector 3.) Data-Hold function button 4.) Power button 5.) REL function button 6.) Range Hold function buttton 7.) MIN/MAX function button 8.) Backlight button 9.) SET function button 10.) Selector knop 11.) LED indicator 12.) 20 A input jack 13.) mA input jack 14.) COM input jack...

  • Seite 22: How To Make Measurements

    6. How to make measurements Warning! To avoid possible electric shock, instrument damage and/or equipment damage, do not attempt to take any voltage measurements if the voltage is above 1000 V DC / 750 V AC. 6.1. Measuring DC Voltage WARNING! Do not try to measure a voltage greater than 1000 Volts DC.
  • Seite 23 1. Set the rotary selector to the desired ampere positions. 2. Plug the black test lead into the meter´s COM terminal and the red test lead into the mA or 20 A terminal depending upon the range selected. 3. Press SET-button to select DC or AC mode. 4.
  • Seite 24 6.6. Inductance Measurements Warning! Never attempt to measure or connect voltage, it may damage the meter. This function lets you measure cables or coils of 6mH to 600mH. Follow these steps to measuring Inductance: 1. Set the function switch to the “mH” position. 2.
  • Seite 25 6.9. Checking Diodes The function lets you check diodes and other semiconductors for opens and shorts. It also lets you determine the forward voltage for diodes. You can use this function when you need to match diode. Follow these steps to check diodes: 1.

  • Seite 26: Care And Maintenance

    4. Insert the delivered software-CD in your CD/DVD-drive and install the USB-driver, which you will find on the CD. 5. After successful installation of the USB-driver, start the installation of the application software for P 3380. 6. Run “SETUP” from the CD to start the installation.
  • Seite 27 Warning! Modifying or tampering with your meter’s internal components can cause a malfunction and might invalidate its warranty. 8.1. Installing the battery Your meter requires a 9 V battery for power. The battery symbol appears when the batteries voltage drops to certain limits.
  • Seite 28 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. © PeakTech ® 06/2010/pt/th Heinz-Günter Lau GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany...
