- Seite 1 ® PeakTech 3335 Bedienungsanleitung / Operation manual / Mode d’emploi / Istruzioni per l'uso / Manual de instrucciones Digital – Multimeter / Multimètre digital / Multimetro digitale /...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Nieder-spannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V, Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. - Seite 3 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen. Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln. Keine Spannungsquellen über die mA, A –...
- Seite 4 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
- Seite 5 1.1. Am Gerät befindliche Hinweise und Symbole abgesicherter Eingang für Strommessungen im A-Bereich bis max. 10 A AC/DC. Im 10 A- Bereich Messvorgang auf max. 30 Sek. 10 A begrenzen, nächste Messung erst nach 15 Minuten vornehmen. Der Eingang ist mit einer Sicherung 10A/600V abgesichert.
- Seite 6 1.2. Maximal zulässige Eingangswerte max. zulässige Messfunktion Eingangsbuchsen Eingangsspannung bzw. -strom V DC 600 V DC/AC V AC V//CAP/Hz/°C/°F+COM 600 V DC/AC 250 V DC/AC mA DC/AC mA + COM 0,2A / 600V DC/AC 10 A DC/AC 10 A + COM 10 A / 600V DC/AC 250 V DC/AC ●)))
- Seite 7 2.1. Technische Daten 3 ½-stellige 38 mm LCD-Anzeige mit Anzeige automatischer Polariätsumschaltung, max. Anzeige: 1999 Überbereichsanzeige Anzeige von "OL" Batteriesymbol „BAT“ leuchtet bei Batteriezustandsanzeige ungenügender Batteriespannung Messfolge 2 x pro Sekunde, nominal Abschaltautomatik nach 15 Minuten Betriebstemperaturbereich 0...50°C (32 ... 122°F) Lagertemperaturbereich -20...+60°...
-
Seite 8: Messfunktionen Und - Bereiche
3. Messfunktionen und - Bereiche 3.1. Gleichspannungsmessungen Bereich Auflösung Genauigkeit 200 mV 100 µV 1 mV +/-0,5% v.M. + 2 St. 10 mV 100 mV +/-0,8% v.M. + 2 St. Eingangswiderstand: 10 M Überlastschutz: 250 V DC/AC (15 Sek. im 200 mV-Bereich) 600 V DC/AC in allen anderen Bereichen... - Seite 9 3.4. Wechselstrommessungen Bereich Auflösung Genauigkeit 2 mA 1 µA +/- 1,2% v.M. + 3 St. 200 mA 100 µA 2% v.M. + 3 St. 10 mA 3% v.M. + 10 St. Frequenzbereich: 50 ... 100 Hz Überlastschutz: 0,2 A / 600 V Sicherung im mA-Eingang (Schmelzsicherung) 10 A / 600 V Sicherung im 10 A-Eingang (Schmelzsicherung) 10 A für max.
- Seite 10 3.8. Temperaturmessungen Bereich Auflösung Genauigkeit -20 ... + 760°C 1°C 3% v.M.+ 3 St. -4 ... + 1400°F 1°F Sensor: Typ-K Temperaturfühler 3.9. Dioden Testfunktion Bereich Auflösung Genauigkeit Test- Leerlauf- strom spannung 2,8 V DC 1,5% v.M. +3 St. 1 mV 1,0 mA typisch...

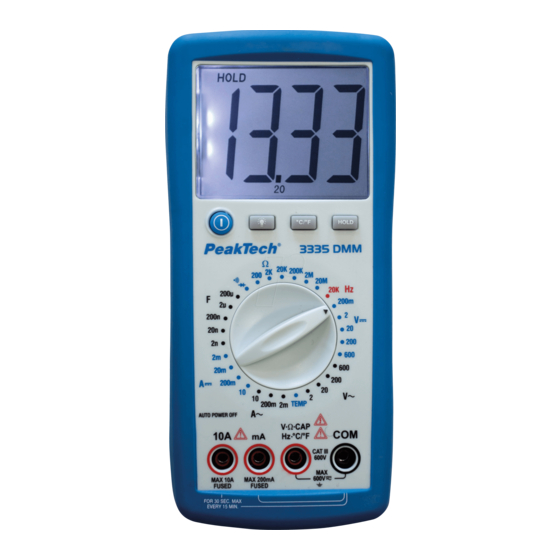

- Seite 11 4.Bedienelemente und Anschlüsse am Gerät Abb. 1 -10-...
- Seite 12 3 ½ stelliges LCD-Display mit Hintergrundbeleuchtung (2) Funktions-/Bereichswahlschalter (3) COM-Eingangsbuchse (4) V//CAP/Hz/Temp-Eingangsbuchse (5) mA-Eingangsbuchse (6) 10 A-Eingangsbuchse (7) Data-Hold Taste (8) °C/°F-Taste (9) Hintergrundbeleuchtungstaste (10) Ein/Aus-Taste 4.1. Beschreibung (1) LCD-Anzeige Die LCD-Anzeige dient der digitalen Messwertanzeige mit automatischer Polaritätswahl und Kommaplatzierung. Die maximale Anzeige beträgt 1999.
- Seite 13 (6) 10 A-Eingang Zum Anschluss der roten Prüfleitung bei AC/DC-Strommessungen bis max. 10 A (Funktions-/Bereichswahlschalter in Stellung “10 A”) (7) Data-Hold-Funktion Die Data-Hold-Funktion ermöglicht das "Einfrieren" eines Messwertes zum späteren Ablesen in der LCD. Zur Aktivierung der Data-Hold-Funktion, HOLD-Taste drücken, bis das Symbol "HOLD"...
- Seite 14 5. Vorbereitung zur Inbetriebnahme 5.1. Anschluss der Prüfleitungen ACHTUNG! Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen entsprechend der Norm IEC / EN 61010-031:2008: Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt...
- Seite 15 6. Messbetrieb 6.1. Gleich- und Wechselspannungsmessungen Phantomwerte In niedrigen DC- und AC Spannungsbereichen und nicht angeschlossenen und somit offenen Eingängen zeigt die LCD-Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist normal und stellt keinen Defekt des Gerätes dar. Dieser “wandernde” Effekt der Anzeige ist in der hohen Empfindlichkeit des Gerätes begründet.
- Seite 16 6.2. Gleich- und Wechselstrommessungen Warnung! Keine Spannung direkt über die Anschlüsse legen. Das Gerät darf nur in Reihe mit der zu messenden Schaltung angeschlossen sein. Der 10 A-Eingang ist mit einer entsprechenden Sicherung abgesichert. Bei Anschluss einer Spannungsquelle an diesen Eingang besteht Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes.
- Seite 17 6.3. Widerstandsmessungen Warnung! Nach Umschaltung Multimeters Widerstands- messfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und alle Kondensatoren entladen! 1. Mit Funktions-/Bereichswahlschalter entsprechenden Widerstandsbereich wählen. 2. Rote Prüfleitung an den V//CAP/Hz/Temp.-Eingang und schwarze Prüfleitung an den COM-Eingang anschließen.
- Seite 18 6.4. Frequenzmessungen Warnung! Keine Messungen an Schaltungen mit Spannungen über 250 V AC durchführen. Bei Überschreitung dieses Spannungswertes besteht die Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes. 1. Funktions-/Bereichswahlschalter in die 20 kHz-Stellung drehen. 2. Rote Prüfleitung V//CAP/Hz/Temp.-Eingang schwarze Prüfleitung an den COM-Eingang anschließen.
- Seite 19 6.6. Temperaturmessung Warnung ! Angeschlossene Prüfleitung nicht über eine Spannungsquelle anlegen. 1. Funktionswahlschalter in Stellung °C/°F stellen. 2. Die Taste °C/°F (8) dient zur Umschaltung zwischen °C/°F. 3. Temperaturadapter über die Eingangsbuchsen V//CAP/Hz/°C/°F und COM anschließen. 4. Temperaturfühler an den Temperaturadapter anschließen. 5.
- Seite 20 6.8. Diodentest Warnung! Nach Umschaltung Multimeters Diodentestfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Diese Funktion ermöglicht die Überprüfung von Dioden und anderen Halbleitern auf Durchlässigkeit und Kurzschlüsse. Ebenfalls erlaubt diese Funktion die Durchlassspannung von Dioden zu ermitteln. 1. Funktions-/Bereichswahlschalter in Stellung Diodentest drehen. 2.
-
Seite 21: Wartung Des Gerätes
7. Wartung des Gerätes 7.1. Auswechseln der Batterie Bei ungenügender Batteriespannung leuchtet das Batteriesymbol auf. Die Batterie ist dann baldmöglichst auszuwechseln Achtung! Vor Abnahme des Batteriefachdeckels unbedingt alle Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Zum Auswechseln der Batterie wie beschrieben vorgehen: 1. - Seite 22 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere...
- Seite 23 7.2. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung Multimeter ausschalten und alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung nur mit einer dem Originalwert und Abmessungen entsprechenden Sicherung ersetzen. F1 200 mA / 600 V F; 5x20mm A / 600 V F;...
- Seite 24 7.3. Allgemeine Hinweise Das Multimeter ist ein Präzisionsmessgerät und entsprechend vorsichtig zu behandeln. Eine Modifizierung oder Veränderung der internen Schaltkreise ist nicht gestattet. Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden! Für eine lange Lebensdauer empfiehlt sich ein sorgfältiger Umgang mit dem Messgerät und die Durchführung bzw.
- Seite 25 Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 03/2015 Pt/Po. -24-...
