Knurled Edge Chainring Nut
Installation
Einbau der gerändelten
Kettenblattmutter
Instalación de la tuerca moleteada
de fijación del plato
1

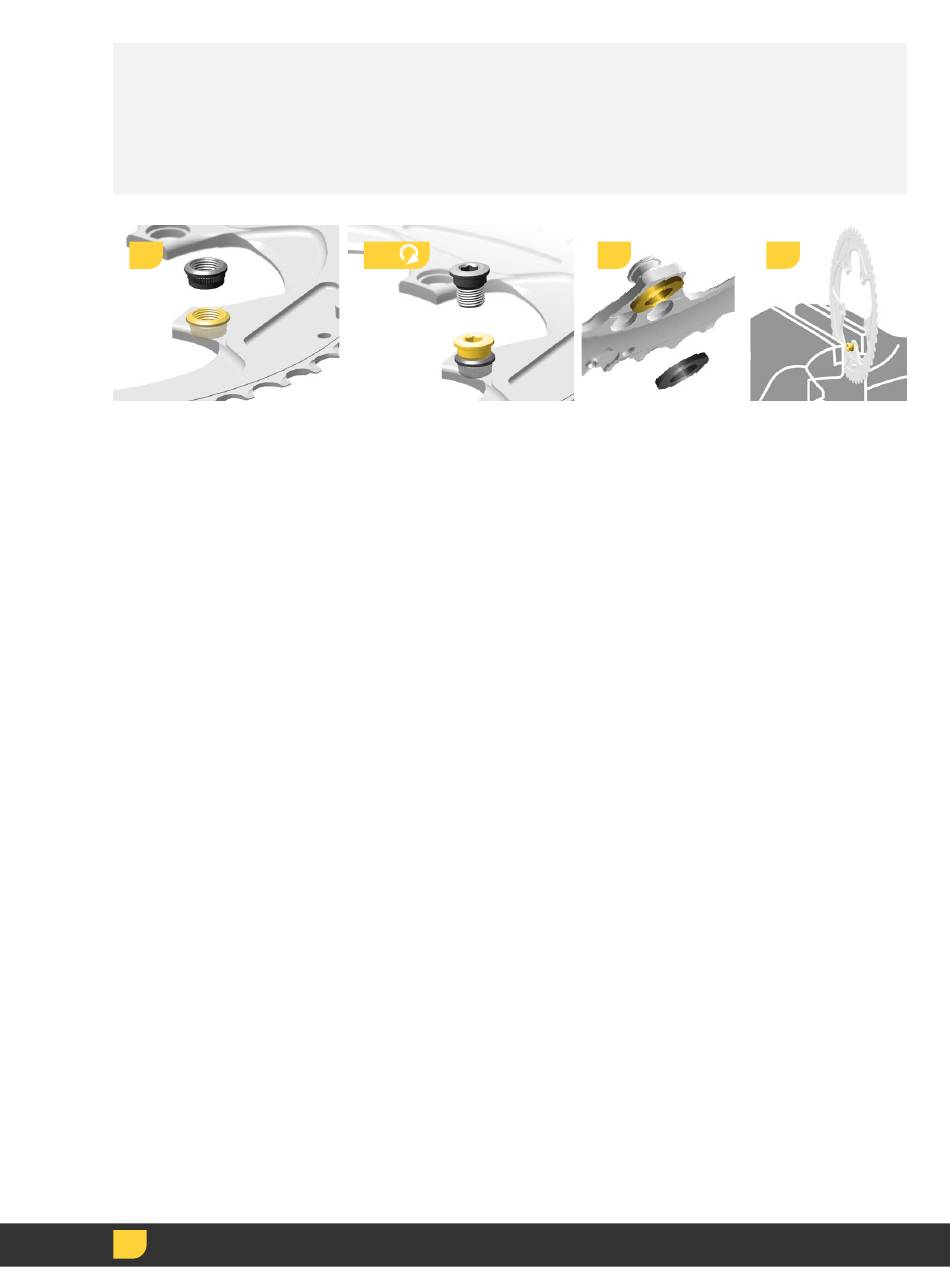

Hidden bolt cranksets only: Align the
knurled edge chainring nut and bolt,
chainring, and washer in a bench vise so the
chainring is vertical. Tighten the bench vise
until the top of the knurled edge chainring
nut is seated in the chainring.
Nur Kurbelgarnituren mit verdeckter
Schraube: Richten Sie die gerändelte
Kettenblattmutter mit der Schraube, das
Kettenblatt und die Unterlegscheibe so
in einem Schraubstock aus, dass das
Kettenblatt senkrecht steht. Drehen Sie
den Schraubstock zu, bis die Oberseite der
gerändelten Kettenblattmutter im Kettenblatt
sitzt.
Solo juegos de bielas con perno oculto:
Alinee en un tornillo de banco la arandela,
el perno y la tuerca moleteada de fijación
del plato, de modo que este último quede
en posición vertical. Apriete el tornillo de
banco hasta que el extremo superior de
la tuerca moleteada de fijación del plato
quede asentada en el plato.
Install
Installer
Einbauen
Installare
Instalar
Monteren
Installation de l'écrou moleté du
plateau
Installazione del dado con bordo
zigrinato dell'ingranaggio della
corona dentata
Installatie van de kartelmoeren op
het kettingblad
2
Pédaliers à vis invisibles uniquement :
alignez l'écrou moleté du plateau et la vis,
le plateau ainsi que la rondelle dans un
étau de manière à ce que le plateau soit en
position verticale. Serrez l'étau jusqu'à ce
que le sommet de l'écrou moleté du plateau
soit bien en place dans le plateau.
Solo guarniture a bullone nascosto:
Allineare il dado con bordo zigrinato della
corona dentata e il bullone, la corona
dentata e la rondella in una morsa da
banco, in modo che la corona dentata sia
in posizione verticale. Serrare la morsa da
banco finché la parte superiore del dado
con bordo zigrinato della corona dentata
non è alloggiata nella corona dentata.
Alleen crankstellen met verborgen
bouten: Breng de kartelmoer en bout, het
kettingblad en de sluitring op één lijn in
een bankschroef zodat het kettingblad
verticaal is. Draai de bankschroef vast totdat
de bovenkant van de kartelmoer in het
kettingblad zit.
Instalar
取り付け
安装
Instalação da porca com bordo
recartilhado da cremalheira
刻み付きチェーンリング ・
ナッ トの取り付け
凸边链环螺母安装
3
4
Apenas em pedaleiras com pernos
escondidos: Alinhe a porca de bordo
recartilhado e o perno da cremalheira,
a cremalheira e a anilha num torno de
bancada, de modo que a cremalheira fique
vertical. Aperte o torno de bancada até
que a parte de cima da porca de bordo
recartilhado da cremalheira fique encaixada
na cremalheira.
隠しボルトのクランクセットのみ：刻み付
きチェーンリング・ナッ トとボルト、チェーン
リング、ワッシャーをベンチバイス内で位置を
揃え、チェーンリングが垂直になるようにしま
す。刻み付きチェーンリング・ナッ トの上端が
チェーンリング内に収まるまで、ベンチバイ
スを締めます。
仅针对隐藏式螺栓曲柄组 ： 在工作台虎钳内
使凸边链环螺母与螺栓、链环以及垫片对齐，
使链环垂直。夹紧工作台虎钳，直至凸边链
环螺母顶部卡入链环。
