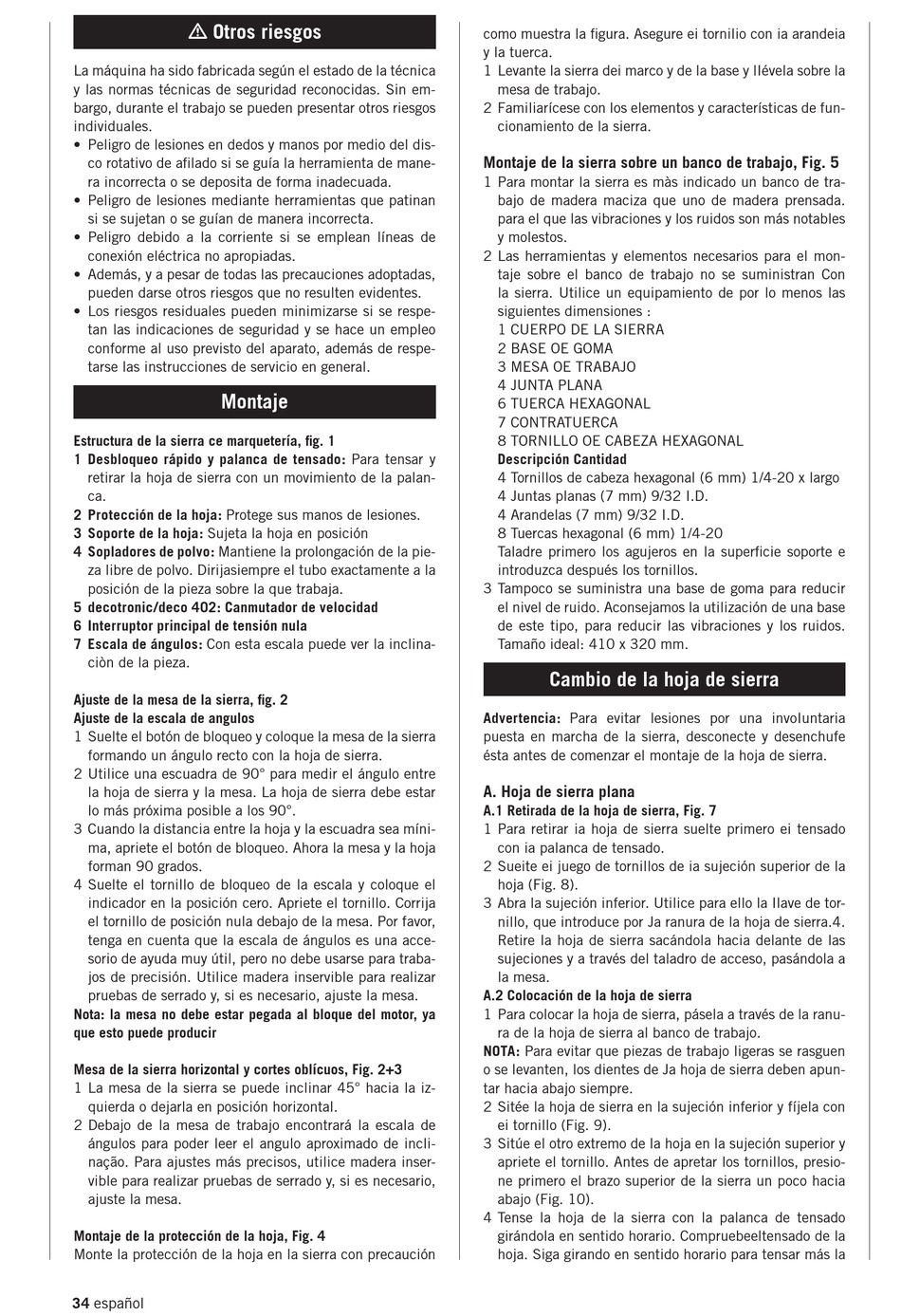

m Otros riesgos
La máquina ha sido fabricada según el estado de la técnica
y las normas técnicas de seguridad reconocidas. Sin em-
bargo, durante el trabajo se pueden presentar otros riesgos
individuales.
• Peligro de lesiones en dedos y manos por medio del dis-
co rotativo de afilado si se guía la herramienta de mane-
ra incorrecta o se deposita de forma inadecuada.
• Peligro de lesiones mediante herramientas que patinan
si se sujetan o se guían de manera incorrecta.
• Peligro debido a la corriente si se emplean líneas de
conexión eléctrica no apropiadas.
• Además, y a pesar de todas las precauciones adoptadas,
pueden darse otros riesgos que no resulten evidentes.
• Los riesgos residuales pueden minimizarse si se respe-
tan las indicaciones de seguridad y se hace un empleo
conforme al uso previsto del aparato, además de respe-
tarse las instrucciones de servicio en general.

Montaje

Estructura de la sierra ce marquetería, fig. 1
1 Desbloqueo rápido y palanca de tensado: Para tensar y
retirar la hoja de sierra con un movimiento de la palan-
ca.
2 Protección de la hoja: Protege sus manos de lesiones.
3 Soporte de la hoja: Sujeta la hoja en posición
4 Sopladores de polvo: Mantiene la prolongación de la pie-
za libre de polvo. Dirijasiempre el tubo exactamente a la
posición de la pieza sobre la que trabaja.
5 decotronic/deco 402: Canmutador de velocidad
6 Interruptor principal de tensión nula
7 Escala de ángulos: Con esta escala puede ver la inclina-
ciòn de la pieza.
Ajuste de la mesa de la sierra, fig. 2
Ajuste de la escala de angulos
1 Suelte el botón de bloqueo y coloque la mesa de la sierra
formando un ángulo recto con la hoja de sierra.
2 Utilice una escuadra de 90° para medir el ángulo entre
la hoja de sierra y la mesa. La hoja de sierra debe estar
lo más próxima posible a los 90°.
3 Cuando la distancia entre la hoja y la escuadra sea míni-
ma, apriete el botón de bloqueo. Ahora la mesa y la hoja
forman 90 grados.
4 Suelte el tornillo de bloqueo de la escala y coloque el
indicador en la posición cero. Apriete el tornillo. Corrija
el tornillo de posición nula debajo de la mesa. Por favor,
tenga en cuenta que la escala de ángulos es una acce-
sorio de ayuda muy útil, pero no debe usarse para traba-
jos de precisión. Utilice madera inservible para realizar
pruebas de serrado y, si es necesario, ajuste la mesa.
Nota: la mesa no debe estar pegada al bloque del motor, ya
que esto puede producir
Mesa de la sierra horizontal y cortes oblícuos, Fig. 2+3
1 La mesa de la sierra se puede inclinar 45° hacia la iz-
quierda o dejarla en posición horizontal.
2 Debajo de la mesa de trabajo encontrará la escala de
ángulos para poder leer el angulo aproximado de incli-
nação. Para ajustes más precisos, utilice madera inser-
vible para realizar pruebas de serrado y, si es necesario,
ajuste la mesa.
Montaje de la protección de la hoja, Fig. 4
Monte la protección de la hoja en la sierra con precaución
34 español
como muestra la figura. Asegure ei tornilio con ia arandeia
y la tuerca.
1 Levante la sierra dei marco y de la base y lIévela sobre la
mesa de trabajo.
2 Familiarícese con los elementos y características de fun-
cionamiento de la sierra.
Montaje de la sierra sobre un banco de trabajo, Fig. 5
1 Para montar la sierra es màs indicado un banco de tra-
bajo de madera maciza que uno de madera prensada.
para el que las vibraciones y los ruidos son más notables
y molestos.
2 Las herramientas y elementos necesarios para el mon-
taje sobre el banco de trabajo no se suministran Con
la sierra. Utilice un equipamiento de por lo menos las
siguientes dimensiones :
1 CUERPO DE LA SIERRA
2 BASE OE GOMA
3 MESA OE TRABAJO
4 JUNTA PLANA
6 TUERCA HEXAGONAL
7 CONTRATUERCA
8 TORNILLO OE CABEZA HEXAGONAL
Descripción Cantidad
4 Tornillos de cabeza hexagonal (6 mm) 1/4­20 x largo
4 Juntas planas (7 mm) 9/32 I.D.
4 Arandelas (7 mm) 9/32 I.D.
8 Tuercas hexagonal (6 mm) 1/4­20
Taladre primero los agujeros en la superficie soporte e
introduzca después los tornillos.
3 Tampoco se suministra una base de goma para reducir
el nivel de ruido. Aconsejamos la utilización de una base
de este tipo, para reducir las vibraciones y los ruidos.
Tamaño ideal: 410 x 320 mm.

Cambio de la hoja de sierra

Advertencia: Para evitar lesiones por una invoIuntaria
puesta en marcha de la sierra, desconecte y desenchufe
ésta antes de comenzar el montaje de la hoja de sierra.
A. Hoja de sierra plana
A.1 Retirada de la hoja de sierra, Fig. 7
1 Para retirar ia hoja de sierra suelte primero ei tensado
con ia palanca de tensado.
2 Sueite ei juego de tornillos de ia sujeción superior de la
hoja (Fig. 8).
3 Abra la sujeción inferior. Utilice para ello la Ilave de tor-
nillo, que introduce por Ja ranura de la hoja de sierra.4.
Retire la hoja de sierra sacándola hacia delante de las
sujeciones y a través del taladro de acceso, pasándola a
la mesa.
A.2 Colocación de la hoja de sierra
1 Para colocar la hoja de sierra, pásela a través de la ranu-
ra de la hoja de sierra al banco de trabajo.
NOTA: Para evitar que piezas de trabajo ligeras se rasguen
o se levanten, los dientes de Ja hoja de sierra deben apun-
tar hacia abajo siempre.
2 Sitée la hoja de sierra en la sujeción inferior y fíjela con
ei tornillo (Fig. 9).
3 Sitúe el otro extremo de la hoja en la sujeción superior y
apriete el tornillo. Antes de apretar los tornillos, presio-
ne primero el brazo superior de la sierra un poco hacia
abajo (Fig. 10).
4 Tense la hoja de la sierra con la palanca de tensado
girándola en sentido horario. Compruebeeltensado de la
hoja. Siga girando en sentido horario para tensar más la
