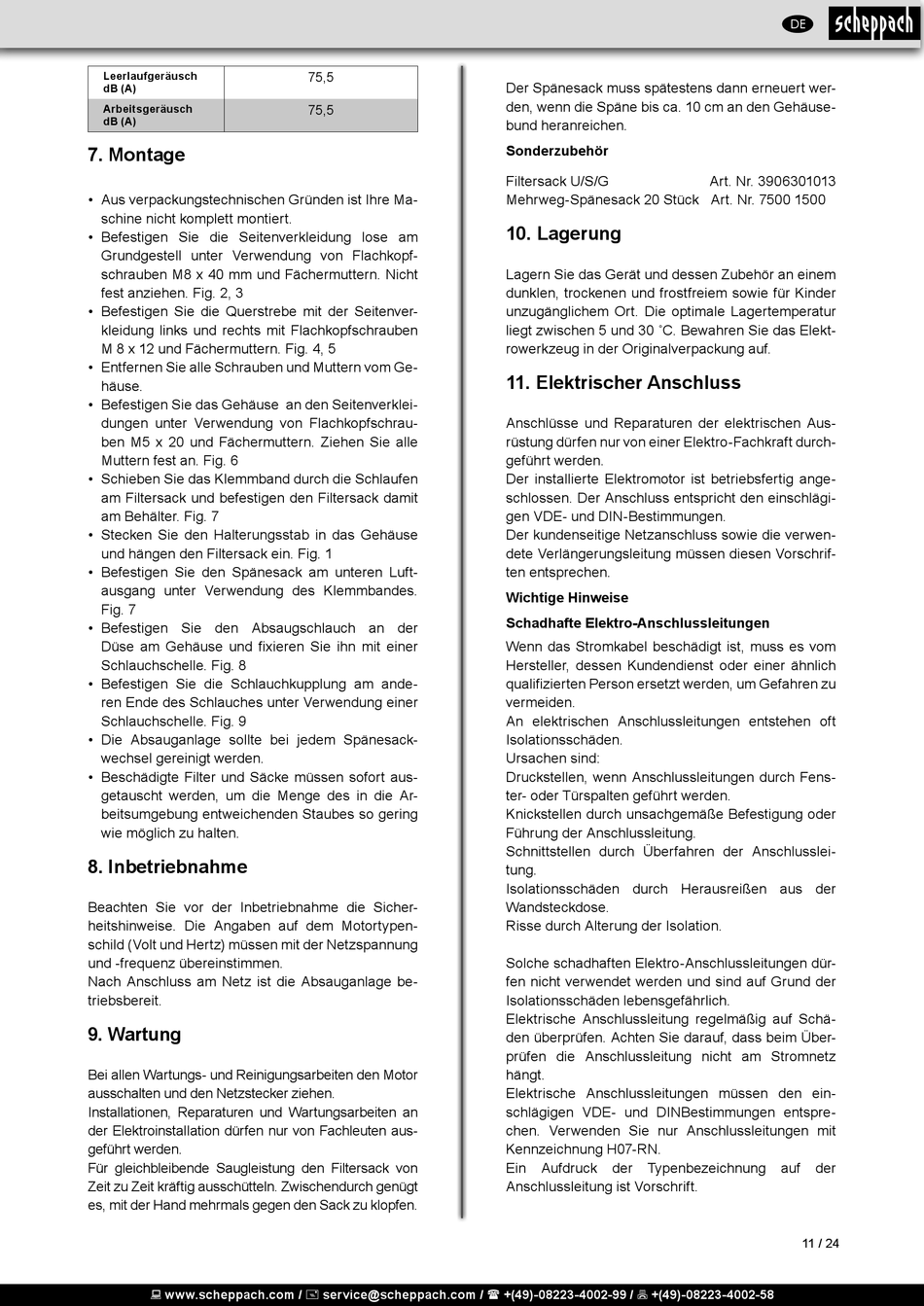

Leerlaufgeräusch
dB (A)
Arbeitsgeräusch
dB (A)

7. Montage

• Aus verpackungstechnischen Gründen ist Ihre Ma-
schine nicht komplett montiert.
• Befestigen Sie die Seitenverkleidung lose am
Grundgestell unter Verwendung von Flachkopf-
schrauben M8 x 40 mm und Fächermuttern. Nicht
fest anziehen. Fig. 2, 3
• Befestigen Sie die Querstrebe mit der Seitenver-
kleidung links und rechts mit Flachkopfschrauben
M 8 x 12 und Fächermuttern. Fig. 4, 5
• Entfernen Sie alle Schrauben und Muttern vom Ge-
häuse.
• Befestigen Sie das Gehäuse an den Seitenverklei-
dungen unter Verwendung von Flachkopfschrau-
ben M5 x 20 und Fächermuttern. Ziehen Sie alle
Muttern fest an. Fig. 6
• Schieben Sie das Klemmband durch die Schlaufen
am Filtersack und befestigen den Filtersack damit
am Behälter. Fig. 7
• Stecken Sie den Halterungsstab in das Gehäuse
und hängen den Filtersack ein. Fig. 1
• Befestigen Sie den Spänesack am unteren Luft-
ausgang unter Verwendung des Klemmbandes.
Fig. 7
• Befestigen Sie den Absaugschlauch an der
Düse am Gehäuse und fixieren Sie ihn mit einer
Schlauchschelle. Fig. 8
• Befestigen Sie die Schlauchkupplung am ande-
ren Ende des Schlauches unter Verwendung einer
Schlauchschelle. Fig. 9
• Die Absauganlage sollte bei jedem Spänesack-
wechsel gereinigt werden.
• Beschädigte Filter und Säcke müssen sofort aus-
getauscht werden, um die Menge des in die Ar-
beitsumgebung entweichenden Staubes so gering
wie möglich zu halten.

8. Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicher-
heits hin weise. Die Angaben auf dem Motortypen-
schild (Volt und Hertz) müssen mit der Netzspannung
und -frequenz übereinstimmen.
Nach Anschluss am Netz ist die Absauganlage be-
triebsbereit.

9. Wartung

Bei allen Wartungs- und Reinigungsarbeiten den Motor
ausschalten und den Netzstecker ziehen.
Installationen, Reparaturen und Wartungsarbeiten an
der ElektroinstalIation dürfen nur von Fachleuten aus-
geführt werden.
Für gleichbleibende Saugleistung den Filtersack von
Zeit zu Zeit kräftig ausschütteln. Zwischendurch genügt
es, mit der Hand mehrmals gegen den Sack zu klopfen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
75,5
75,5
Der Spänesack muss spätestens dann erneuert wer-
den, wenn die Späne bis ca. 10 cm an den Gehäuse-
bund heranreichen.
Sonderzubehör
Filtersack U/S/G
Mehrweg-Spänesack 20 Stück Art. Nr. 7500 1500

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elekt-
rowerkzeug in der Originalverpackung auf.
11. Elektrischer Anschluss
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft durch-
geführt werden.
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten ent sprechen.
Wichtige Hinweise
Schadhafte Elektro-Anschlussleitungen
Wenn das Stromkabel beschädigt ist, muss es vom
Hersteller, dessen Kundendienst oder einer ähnlich
qualifizierten Person ersetzt werden, um Gefahren zu
vermeiden.
An elektrischen Anschlussleitungen entstehen oft
Isolations schäden.
Ursachen sind:
Druckstellen, wenn Anschlussleitungen durch Fens-
ter- oder Türspalten geführt werden.
Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung.
Schnittstellen durch Überfahren der Anschlusslei-
tung.
Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolationsschäden lebensgefährlich.
Elektrische Anschlussleitung regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DINBestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H07-RN.
Ein Aufdruck der Typenbezeichnung
Anschluss lei tung ist Vorschrift.
DE
Art. Nr. 3906301013
auf der
