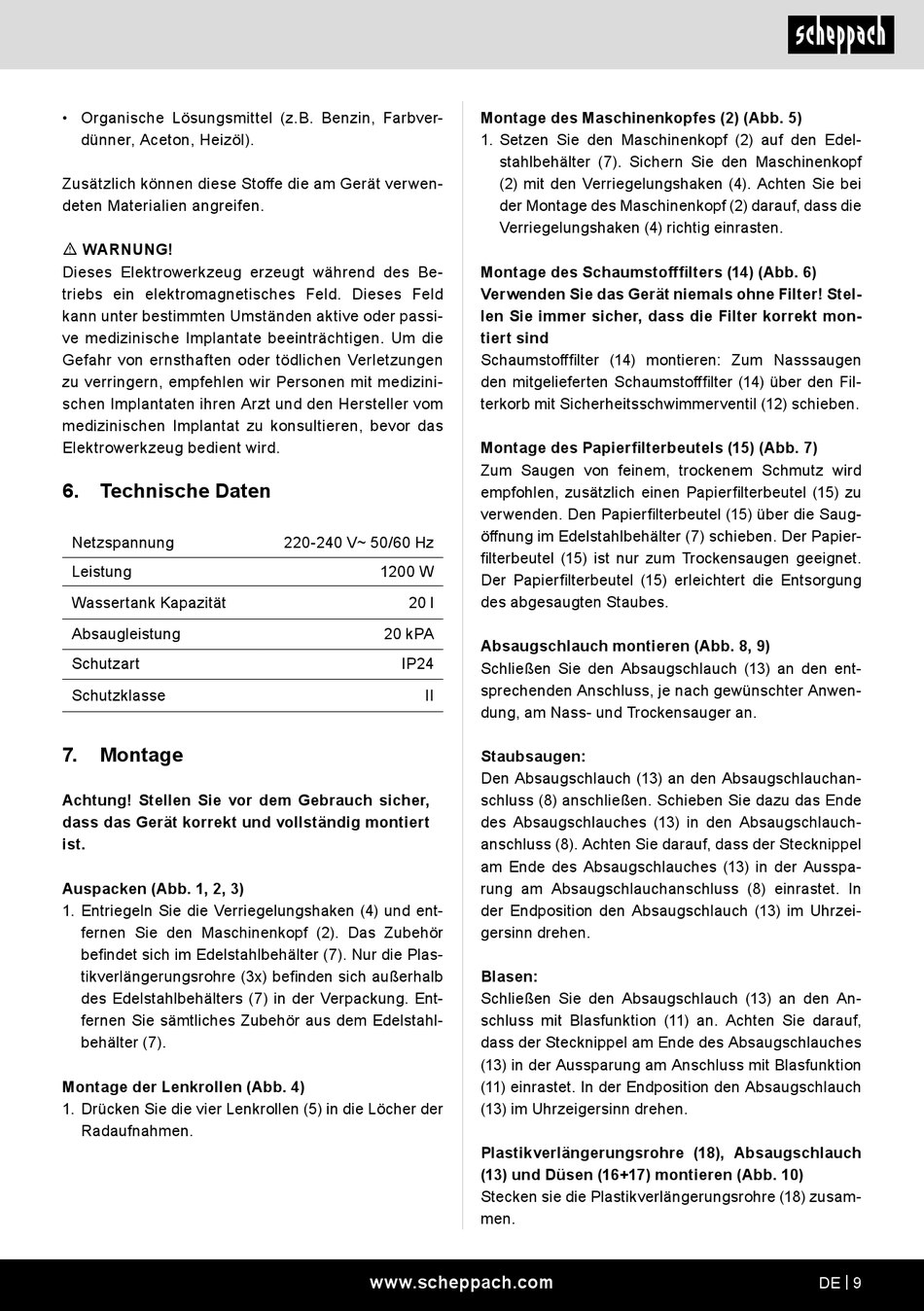

• Organische Lösungsmittel (z.B. Benzin, Farbver-
dünner, Aceton, Heizöl).
Zusätzlich können diese Stoffe die am Gerät verwen-
deten Materialien angreifen.
m WARNUNG!
Dieses Elektrowerkzeug erzeugt während des Be-
triebs ein elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen aktive oder passi-
ve medizinische Implantate beeinträchtigen. Um die
Gefahr von ernsthaften oder tödlichen Verletzungen
zu verringern, empfehlen wir Personen mit medizini-
schen Implantaten ihren Arzt und den Hersteller vom
medizinischen Implantat zu konsultieren, bevor das
Elektrowerkzeug bedient wird.

6. Technische Daten

Netzspannung
Leistung
Wassertank Kapazität
Absaugleistung
Schutzart
Schutzklasse
7.

Montage

Achtung! Stellen Sie vor dem Gebrauch sicher,
dass das Gerät korrekt und vollständig montiert
ist.
Auspacken (Abb. 1, 2, 3)
1. Entriegeln Sie die Verriegelungshaken (4) und ent-
fernen Sie den Maschinenkopf (2). Das Zubehör
befindet sich im Edelstahlbehälter (7). Nur die Plas-
tikverlängerungsrohre (3x) befinden sich außerhalb
des Edelstahlbehälters (7) in der Verpackung. Ent-
fernen Sie sämtliches Zubehör aus dem Edelstahl-
behälter (7).
Montage der Lenkrollen (Abb. 4)
1. Drücken Sie die vier Lenkrollen (5) in die Löcher der
Radaufnahmen.
220-240 V~ 50/60 Hz
1200 W
20 l
20 kPA
IP24
II
www.scheppach.com
Montage des Maschinenkopfes (2) (Abb. 5)
1. Setzen Sie den Maschinenkopf (2) auf den Edel-
stahlbehälter (7). Sichern Sie den Maschinenkopf
(2) mit den Verriegelungshaken (4). Achten Sie bei
der Montage des Maschinenkopf (2) darauf, dass die
Verriegelungshaken (4) richtig einrasten.
Montage des Schaumstofffilters (14) (Abb. 6)
Verwenden Sie das Gerät niemals ohne Filter! Stel-
len Sie immer sicher, dass die Filter korrekt mon-
tiert sind
Schaumstofffilter (14) montieren: Zum Nasssaugen
den mitgelieferten Schaumstofffilter (14) über den Fil-
terkorb mit Sicherheitsschwimmerventil (12) schieben.
Montage des Papierfilterbeutels (15) (Abb. 7)
Zum Saugen von feinem, trockenem Schmutz wird
empfohlen, zusätzlich einen Papierfilterbeutel (15) zu
verwenden. Den Papierfilterbeutel (15) über die Saug-
öffnung im Edelstahlbehälter (7) schieben. Der Papier-
filterbeutel (15) ist nur zum Trockensaugen geeignet.
Der Papierfilterbeutel (15) erleichtert die Entsorgung
des abgesaugten Staubes.
Absaugschlauch montieren (Abb. 8, 9)
Schließen Sie den Absaugschlauch (13) an den ent-
sprechenden Anschluss, je nach gewünschter Anwen-
dung, am Nass- und Trockensauger an.
Staubsaugen:
Den Absaugschlauch (13) an den Absaugschlauchan-
schluss (8) anschließen. Schieben Sie dazu das Ende
des Absaugschlauches (13) in den Absaugschlauch-
anschluss (8). Achten Sie darauf, dass der Stecknippel
am Ende des Absaugschlauches (13) in der Ausspa-
rung am Absaugschlauchanschluss (8) einrastet. In
der Endposition den Absaugschlauch (13) im Uhrzei-
gersinn drehen.
Blasen:
Schließen Sie den Absaugschlauch (13) an den An-
schluss mit Blasfunktion (11) an. Achten Sie darauf,
dass der Stecknippel am Ende des Absaugschlauches
(13) in der Aussparung am Anschluss mit Blasfunktion
(11) einrastet. In der Endposition den Absaugschlauch
(13) im Uhrzeigersinn drehen.
Plastikverlängerungsrohre (18), Absaugschlauch
(13) und Düsen (16+17) montieren (Abb. 10)
Stecken sie die Plastikverlängerungsrohre (18) zusam-
men.
