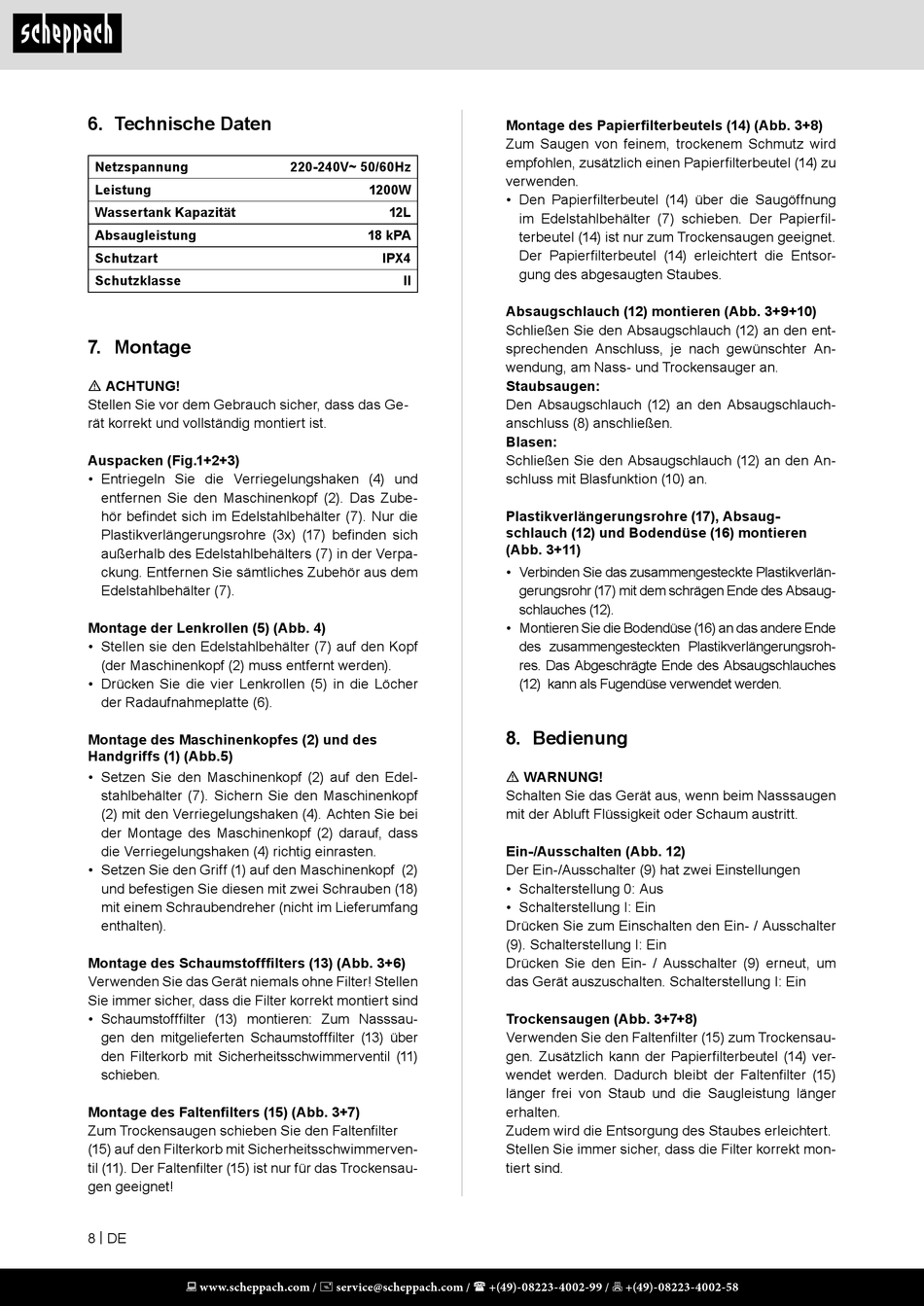

6. Technische Daten

Netzspannung
Leistung
Wassertank Kapazität
Absaugleistung
Schutzart
Schutzklasse

7. Montage

m ACHTUNG!
Stellen Sie vor dem Gebrauch sicher, dass das Ge-
rät korrekt und vollständig montiert ist.
Auspacken (Fig.1+2+3)
• Entriegeln Sie die Verriegelungshaken (4) und
entfernen Sie den Maschinenkopf (2). Das Zube-
hör befindet sich im Edelstahlbehälter (7). Nur die
Plastikverlängerungsrohre (3x) (17) befinden sich
außerhalb des Edelstahlbehälters (7) in der Verpa-
ckung. Entfernen Sie sämtliches Zubehör aus dem
Edelstahlbehälter (7).
Montage der Lenkrollen (5) (Abb. 4)
• Stellen sie den Edelstahlbehälter (7) auf den Kopf
(der Maschinenkopf (2) muss entfernt werden).
• Drücken Sie die vier Lenkrollen (5) in die Löcher
der Radaufnahmeplatte (6).
Montage des Maschinenkopfes (2) und des
Handgriffs (1) (Abb.5)
• Setzen Sie den Maschinenkopf (2) auf den Edel-
stahlbehälter (7). Sichern Sie den Maschinenkopf
(2) mit den Verriegelungshaken (4). Achten Sie bei
der Montage des Maschinenkopf (2) darauf, dass
die Verriegelungshaken (4) richtig einrasten.
• Setzen Sie den Griff (1) auf den Maschinenkopf (2)
und befestigen Sie diesen mit zwei Schrauben (18)
mit einem Schraubendreher (nicht im Lieferumfang
enthalten).
Montage des Schaumstofffilters (13) (Abb. 3+6)
Verwenden Sie das Gerät niemals ohne Filter! Stellen
Sie immer sicher, dass die Filter korrekt montiert sind
• Schaumstofffilter (13) montieren: Zum Nasssau-
gen den mitgelieferten Schaumstofffilter (13) über
den Filterkorb mit Sicherheitsschwimmerventil (11)
schieben.
Montage des Faltenfilters (15) (Abb. 3+7)
Zum Trockensaugen schieben Sie den Faltenfilter
(15) auf den Filterkorb mit Sicherheitsschwimmerven-
til (11). Der Faltenfilter (15) ist nur für das Trockensau-
gen geeignet!
8 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240V~ 50/60Hz
1200W
12L
18 kPA
IPX4
II
Montage des Papierfilterbeutels (14) (Abb. 3+8)
Zum Saugen von feinem, trockenem Schmutz wird
empfohlen, zusätzlich einen Papierfilterbeutel (14) zu
verwenden.
• Den Papierfilterbeutel (14) über die Saugöffnung
im Edelstahlbehälter (7) schieben. Der Papierfil-
terbeutel (14) ist nur zum Trockensaugen geeignet.
Der Papierfilterbeutel (14) erleichtert die Entsor-
gung des abgesaugten Staubes.
Absaugschlauch (12) montieren (Abb. 3+9+10)
Schließen Sie den Absaugschlauch (12) an den ent-
sprechenden Anschluss, je nach gewünschter An-
wendung, am Nass- und Trockensauger an.
Staubsaugen:
Den Absaugschlauch (12) an den Absaugschlauch-
anschluss (8) anschließen.
Blasen:
Schließen Sie den Absaugschlauch (12) an den An-
schluss mit Blasfunktion (10) an.
Plastikverlängerungsrohre (17), Absaug-
schlauch (12) und Bodendüse (16) montieren
(Abb. 3+11)
• Verbinden Sie das zusammengesteckte Plastikverlän-
gerungsrohr (17) mit dem schrägen Ende des Absaug-
schlauches (12).
• Montieren Sie die Bodendüse (16) an das andere Ende
des zusammengesteckten Plastikverlängerungsroh-
res. Das Abgeschrägte Ende des Absaugschlauches
(12) kann als Fugendüse verwendet werden.

8. Bedienung

m WARNUNG!
Schalten Sie das Gerät aus, wenn beim Nasssaugen
mit der Abluft Flüssigkeit oder Schaum austritt.
Ein-/Ausschalten (Abb. 12)
Der Ein-/Ausschalter (9) hat zwei Einstellungen
• Schalterstellung 0: Aus
• Schalterstellung I: Ein
Drücken Sie zum Einschalten den Ein- / Ausschalter
(9). Schalterstellung I: Ein
Drücken Sie den Ein- / Ausschalter (9) erneut, um
das Gerät auszuschalten. Schalterstellung I: Ein
Trockensaugen (Abb. 3+7+8)
Verwenden Sie den Faltenfilter (15) zum Trockensau-
gen. Zusätzlich kann der Papierfilterbeutel (14) ver-
wendet werden. Dadurch bleibt der Faltenfilter (15)
länger frei von Staub und die Saugleistung länger
erhalten.
Zudem wird die Entsorgung des Staubes erleichtert.
Stellen Sie immer sicher, dass die Filter korrekt mon-
tiert sind.
