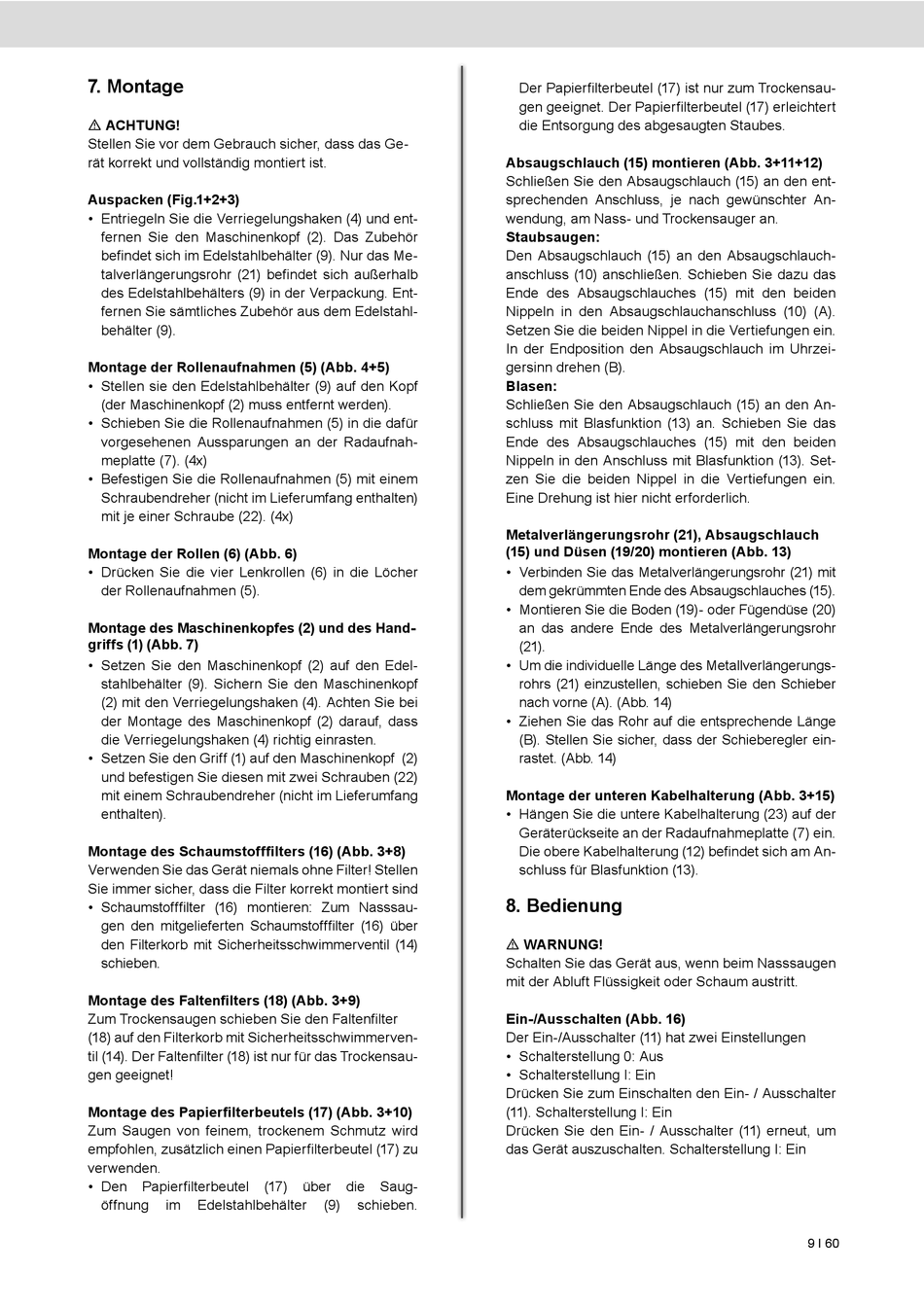

7. Montage
m ACHTUNG!
Stellen Sie vor dem Gebrauch sicher, dass das Ge-
rät korrekt und vollständig montiert ist.
Auspacken (Fig.1+2+3)
• Entriegeln Sie die Verriegelungshaken (4) und ent-
fernen Sie den Maschinenkopf (2). Das Zubehör
befindet sich im Edelstahlbehälter (9). Nur das Me-
talverlängerungsrohr (21) befindet sich außerhalb
des Edelstahlbehälters (9) in der Verpackung. Ent-
fernen Sie sämtliches Zubehör aus dem Edelstahl-
behälter (9).
Montage der Rollenaufnahmen (5) (Abb. 4+5)
• Stellen sie den Edelstahlbehälter (9) auf den Kopf
(der Maschinenkopf (2) muss entfernt werden).
• Schieben Sie die Rollenaufnahmen (5) in die dafür
vorgesehenen Aussparungen an der Radaufnah-
meplatte (7). (4x)
• Befestigen Sie die Rollenaufnahmen (5) mit einem
Schraubendreher (nicht im Lieferumfang enthalten)
mit je einer Schraube (22). (4x)
Montage der Rollen (6) (Abb. 6)
• Drücken Sie die vier Lenkrollen (6) in die Löcher
der Rollenaufnahmen (5).
Montage des Maschinenkopfes (2) und des Hand-
griffs (1) (Abb. 7)
• Setzen Sie den Maschinenkopf (2) auf den Edel-
stahlbehälter (9). Sichern Sie den Maschinenkopf
(2) mit den Verriegelungshaken (4). Achten Sie bei
der Montage des Maschinenkopf (2) darauf, dass
die Verriegelungshaken (4) richtig einrasten.
• Setzen Sie den Griff (1) auf den Maschinenkopf (2)
und befestigen Sie diesen mit zwei Schrauben (22)
mit einem Schraubendreher (nicht im Lieferumfang
enthalten).
Montage des Schaumstofffilters (16) (Abb. 3+8)
Verwenden Sie das Gerät niemals ohne Filter! Stellen
Sie immer sicher, dass die Filter korrekt montiert sind
• Schaumstofffilter (16) montieren: Zum Nasssau-
gen den mitgelieferten Schaumstofffilter (16) über
den Filterkorb mit Sicherheitsschwimmerventil (14)
schieben.
Montage des Faltenfilters (18) (Abb. 3+9)
Zum Trockensaugen schieben Sie den Faltenfilter
(18) auf den Filterkorb mit Sicherheitsschwimmerven-
til (14). Der Faltenfilter (18) ist nur für das Trockensau-
gen geeignet!
Montage des Papierfilterbeutels (17) (Abb. 3+10)
Zum Saugen von feinem, trockenem Schmutz wird
empfohlen, zusätzlich einen Papierfilterbeutel (17) zu
verwenden.
• Den
Papierfilterbeutel
öffnung
im
Edelstahlbehälter
(17)
über
die
Saug-
(9)
schieben.
Der Papierfilterbeutel (17) ist nur zum Trockensau-
gen geeignet. Der Papierfilterbeutel (17) erleichtert
die Entsorgung des abgesaugten Staubes.
Absaugschlauch (15) montieren (Abb. 3+11+12)
Schließen Sie den Absaugschlauch (15) an den ent-
sprechenden Anschluss, je nach gewünschter An-
wendung, am Nass- und Trockensauger an.
Staubsaugen:
Den Absaugschlauch (15) an den Absaugschlauch-
anschluss (10) anschließen. Schieben Sie dazu das
Ende des Absaugschlauches (15) mit den beiden
Nippeln in den Absaugschlauchanschluss (10) (A).
Setzen Sie die beiden Nippel in die Vertiefungen ein.
In der Endposition den Absaugschlauch im Uhrzei-
gersinn drehen (B).
Blasen:
Schließen Sie den Absaugschlauch (15) an den An-
schluss mit Blasfunktion (13) an. Schieben Sie das
Ende des Absaugschlauches (15) mit den beiden
Nippeln in den Anschluss mit Blasfunktion (13). Set-
zen Sie die beiden Nippel in die Vertiefungen ein.
Eine Drehung ist hier nicht erforderlich.
Metalverlängerungsrohr (21), Absaugschlauch
(15) und Düsen (19/20) montieren (Abb. 13)
• Verbinden Sie das Metalverlängerungsrohr (21) mit
dem gekrümmten Ende des Absaugschlauches (15).
• Montieren Sie die Boden (19)- oder Fügendüse (20)
an das andere Ende des Metalverlängerungsrohr
(21).
• Um die individuelle Länge des Metallverlängerungs-
rohrs (21) einzustellen, schieben Sie den Schieber
nach vorne (A). (Abb. 14)
• Ziehen Sie das Rohr auf die entsprechende Länge
(B). Stellen Sie sicher, dass der Schieberegler ein-
rastet. (Abb. 14)
Montage der unteren Kabelhalterung (Abb. 3+15)
• Hängen Sie die untere Kabelhalterung (23) auf der
Geräterückseite an der Radaufnahmeplatte (7) ein.
Die obere Kabelhalterung (12) befindet sich am An-
schluss für Blasfunktion (13).
8. Bedienung
m WARNUNG!
Schalten Sie das Gerät aus, wenn beim Nasssaugen
mit der Abluft Flüssigkeit oder Schaum austritt.
Ein-/Ausschalten (Abb. 16)
Der Ein-/Ausschalter (11) hat zwei Einstellungen
• Schalterstellung 0: Aus
• Schalterstellung I: Ein
Drücken Sie zum Einschalten den Ein- / Ausschalter
(11). Schalterstellung I: Ein
Drücken Sie den Ein- / Ausschalter (11) erneut, um
das Gerät auszuschalten. Schalterstellung I: Ein
9 І 60
9 І 60
