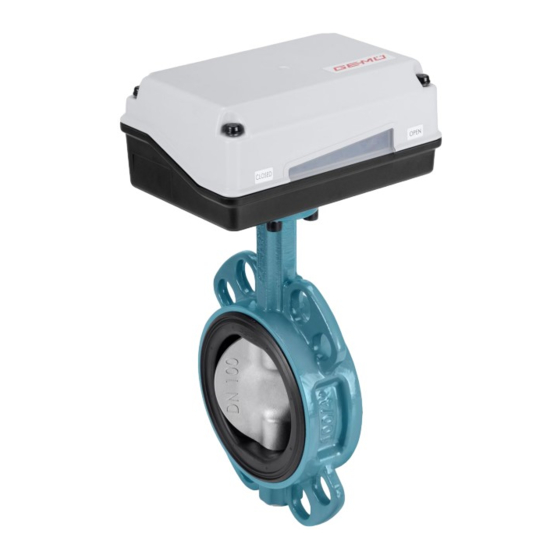

GEMÜ R488 Victoria
Elektromotorisch betätigte Absperrklappe
Motorized butterfly valve
Betriebsanleitung
DE
Operating instructions
EN
Weitere Informationen
Webcode: GW-R488

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü R488 Victoria

Inhaltszusammenfassung für Gemü R488 Victoria

  • Seite 1 GEMÜ R488 Victoria Elektromotorisch betätigte Absperrklappe Motorized butterfly valve Betriebsanleitung Operating instructions Weitere Informationen Webcode: GW-R488...
  • Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. All rights including copyrights or industrial property rights are expressly reserved. Dokument zum künftigen Nachschlagen aufbewahren. Keep the document for future reference. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 14.12.2020 GEMÜ...

  • Seite 3: Inhaltsverzeichnis

    Betrieb GEMÜ 9428 ..........55 16.2 Betrieb GEMÜ 9468 ..........57 16.3 Betrieb Fremdantriebe ........58 17 Fehlerbehebung ............59 18 Inspektion und Wartung ..........60 18.1 Reinigung des Produktes ........60 18.2 ATEX-Version ............60 www.gemu-group.com 3 / 136 GEMÜ R488 Victoria...

  • Seite 4: Allgemeines

    Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- Stromschlag durch gefährliche Spannung! setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R488 Victoria 4 / 136 www.gemu-group.com...

  • Seite 5: Sicherheitshinweise

    PS 16,0 bar Bei Unklarheiten: 2020 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- 88682201 Baujahr fragen. Artikelnummer Der Herstellungsmonat ist unter der Rückmeldenummer ver- schlüsselt und kann bei GEMÜ erfragt werden. Das Produkt wurde in Deutschland hergestellt. www.gemu-group.com 5 / 136 GEMÜ R488 Victoria...

  • Seite 6: Atex-Schild

    Wartungshistorien direkt verfügbar. Mit dem CONEXO Portal Antrieb. Die Gesamtbewertung muss durch den Anlagenbe- als zentrales Element lassen sich sämtliche Daten sammeln, treiber erfolgen! verwalten und weiterverarbeiten. Weitere Informationen zu GEMÜ CONEXO finden Sie auf: www.gemu-group.com/conexo GEMÜ R488 Victoria 6 / 136 www.gemu-group.com...

  • Seite 7: Bestimmungsgemäße Verwendung

    Bedingungen oder Einsatzgrenzen zu beachten: Die ATEX Kennzeichnung erhält den Index X. Es sind folgende besondere Bedingungen einzuhalten: • Temperaturklasse in Abhängigkeit von der Temperatur des Fördermediums und der Taktfrequenz • Nicht als Endarmatur zulässig www.gemu-group.com 7 / 136 GEMÜ R488 Victoria...

  • Seite 8: Bestelldaten

    Manschette im Gehäuse eingeklebt Flansch AS 2129 Tab "D", Baulänge FTF EN 558 Reihe 20 Manschette lose Flansch AS 2129 Tab "E", Baulänge FTF EN 558 11 Spannung/Frequenz Code Reihe 20 12V 50/60Hz GEMÜ R488 Victoria 8 / 136 www.gemu-group.com...

  • Seite 9: Bestellbeispiel - Standardausführung

    11 Spannung/Frequenz 24VDC 12 Regelmodul AUF/ZU Antrieb, Relais, nicht reversierbar 13 Antriebsausführung 2070 GEMÜ Antrieb, motorisch, Größe 2, Stellzeit 15s, Drehmoment 70Nm, Anschluss-Spannung C1 14 Ausführungsart ohne 15 Sonderausführung ohne 16 CONEXO ohne www.gemu-group.com 9 / 136 GEMÜ R488 Victoria...

  • Seite 10: Absperrklappe Mit Antrieb J+J

    Manschette im Gehäuse eingeklebt Flansch AS 2129 Tab "D", Baulänge FTF EN 558 Reihe 20 Manschette lose Flansch AS 2129 Tab "E", Baulänge FTF EN 558 11 Spannung/Frequenz Code Reihe 20 12VDC 24-240V AC/DC GEMÜ R488 Victoria 10 / 136 www.gemu-group.com...
  • Seite 11 Heizung, IP 67 14 Ausführungsart Code ohne Mediumsbereich auf Lackverträglichkeit gereinigt, 0101 Teile in Folie eingeschweißt Armatur öl- und fettfrei, mediumseitig gereinigt 0107 und im PE Beutel verpackt Klappenkörper pulverbeschichtet, RAL 5015, him- 1892 melblau www.gemu-group.com 11 / 136 GEMÜ R488 Victoria...
  • Seite 12 AUF/ZU Antrieb, 2 zusätzliche potentialfreie Endlagenschalter, Class A (EN15714-2) 13 Antriebsausführung J4C55 J+J Antrieb, motorisch, Typ J4C, Stellzeit 14s, Drehmoment 55Nm, Heizung, IP 67 14 Ausführungsart ohne 15 Sonderausführung ohne 16 CONEXO ohne GEMÜ R488 Victoria 12 / 136 www.gemu-group.com...

  • Seite 13: Absperrklappe Mit Antrieb Auma

    Flansch AS 2129 Tab "D", Baulänge FTF EN 558 Reihe 20 Manschette lose Flansch AS 2129 Tab "E", Baulänge FTF EN 558 11 Spannung/Frequenz Code Reihe 20 120V 50Hz 120V 60Hz 230V 50Hz www.gemu-group.com 13 / 136 GEMÜ R488 Victoria...
  • Seite 14 Thermische Trennung zwischen Antrieb und Ventil- 5226 körper mittels Taupunktsperre 15 Sonderausführung Code ohne ACS-Zertifizierung BELGAQUA-Zertifizierung WRAS-Zertifizierung ATEX-Zertifizierung ATEX-Zertifizierung (im Rohrleitungssystem) 16 CONEXO Code ohne integrierter RFID-Chip zur elektronischen Identifi- zierung und Rückverfolgbarkeit GEMÜ R488 Victoria 14 / 136 www.gemu-group.com...
  • Seite 15 AUMA Antrieb, motorisch, Typ SQ05.2, Stellzeit 16s, Drehmoment 150Nm, Class A (EN15714-2), Auf/Zu, 75° bis 105°, stufenlos einstellbar, Blinkgeber zur Laufanzeige, Heizung, mechanische Stellungsanzeige, Schichtdicke 0,140mm, RAL7037, manuelle Notbetätigung, IP 68 14 Ausführungsart ohne 15 Sonderausführung ohne 16 CONEXO ohne www.gemu-group.com 15 / 136 GEMÜ R488 Victoria...

  • Seite 16: Absperrklappe Mit Antrieb Bernard

    Manschette im Gehäuse eingeklebt Flansch AS 2129 Tab "D", Baulänge FTF EN 558 Reihe 20 Manschette lose Flansch AS 2129 Tab "E", Baulänge FTF EN 558 11 Spannung/Frequenz Code Reihe 20 24VDC 230V 50Hz 230V 60Hz GEMÜ R488 Victoria 16 / 136 www.gemu-group.com...
  • Seite 17 2 zusätzliche Endschalter, Heizung, manuelle Not- betätigung, Aluminium Gehäuse, RAL1014, IP 68 BERNARD Antrieb, motorisch, Typ AQ30, Stellzeit BC30 35s, Drehmoment 300Nm, 2 zusätzliche Endschalter, Heizung, manuelle Not- betätigung, Aluminium Gehäuse, RAL1014, IP 68 www.gemu-group.com 17 / 136 GEMÜ R488 Victoria...
  • Seite 18 Class A (EN15714-2) 13 Antriebsausführung BC25 BERNARD Antrieb, motorisch, Typ AQ25, Stellzeit 30s, Drehmoment 250Nm, 2 zusätzliche Endschalter, Heizung, manuelle Notbetätigung, Aluminium Gehäuse, RAL1014, IP 68 14 Ausführungsart ohne 15 Sonderausführung ohne 16 CONEXO ohne GEMÜ R488 Victoria 18 / 136 www.gemu-group.com...

  • Seite 19: Technische Daten Absperrklappe

    Verwendung (Montage) als Endarmatur DN 50 – 200: 10 bar DN 250, 300: 6 bar Druck-Temperatur- DN 50 - 200 Diagramm: DN 250, 300 Temperatur [°C] Druckstufe: PN 6 PN 10 PN 16 www.gemu-group.com 19 / 136 GEMÜ R488 Victoria...

  • Seite 20: Produktkonformitäten

    II -/2 G Ex h -/IIB T6...T3 -/Gb X Staub: II -/2D Ex h -/IIIC T150°C -/Db X Sonderfunktion Code Y Gas: II 2 G Ex h /IIC T6...T3 Gb X Staub: II 2D Ex h /IIIC T150°C Db X GEMÜ R488 Victoria 20 / 136 www.gemu-group.com...

  • Seite 21: Mechanische Daten

    24 V AC oder DC (+10/-15 %) 100 – 250 V AC (± 10 %) 12 V / 24 V AC oder DC (± 10 %) Nennfrequenz: 50/60 Hz (bei AC Nennspannung) Schutzklasse: I (nach DIN EN 61140) www.gemu-group.com 21 / 136 GEMÜ R488 Victoria...
  • Seite 22 Integr. Blockier- u. Überlastschutz zusätzliche Überstromsicherung T 1A 5x20 mm GEMÜ 9468 intern bei Funktionsmodul 0x Antriebsausführung 2070: MT 6,3 A Antriebsausführung 4100, 4200: MT 10,0 A Kundenseitig über Motorschutzschaltung, siehe „Empfohlener Motorschutz“ GEMÜ R488 Victoria 22 / 136 www.gemu-group.com...

  • Seite 23: Antriebe Bernard, Auma, J+J

    1011-OGA10 eingestellter Strom 2,20 1,70 0,60 0,45 Stromangaben in A GEMÜ 9468 Motorschutzschalter Typ: Siemens 3RV 1011-1FA10 eingestellter Strom: 4,0 A 8.2 Antriebe Bernard, AUMA, J+J Hinweis: Technische Daten siehe Original-Datenblätter der Hersteller www.gemu-group.com 23 / 136 GEMÜ R488 Victoria...

  • Seite 24: Abmessungen

    9.1.1.1 Antriebsausführung 1006, 1015, 2006, 2015 * Standard bei Anschlussspannung Code O4 Antriebsaus- führung 1006, 1015 2006, 2015 Maße in mm 9.1.1.2 Antriebsausführung 3035, 3055 Spannungen 24 V 100,5 100 V - 250 V 124,5 Maße in mm GEMÜ R488 Victoria 24 / 136 www.gemu-group.com...
  • Seite 25 9 Abmessungen 9.1.1.3 Antriebsausführung 2070 121,5 83,5 Maße in mm 9.1.1.4 Antriebsausführung 4100, 4200 277,5 Maße in mm 9.1.2 Antriebe Bernard, AUMA, J+J Nähere Informationen zu Fremdantrieben siehe Unterlagen der Hersteller. www.gemu-group.com 25 / 136 GEMÜ R488 Victoria...

  • Seite 26: Körpermaße

    50,0 70,0 23,0 22,0 125,0 F07 | F10 70,0 102,0 11,0 34,0 22,0 125,0 F07 | F10 70,0 102,0 11,0 34,0 22,0 125,0 F07 | F10 70,0 102,0 11,0 34,0 Maße in mm GEMÜ R488 Victoria 26 / 136 www.gemu-group.com...

  • Seite 27: Gehäuseform Wafer

    240,0 413,0 173,0 60,0 263,0 157,0 11,0 193,0 202,0 71,0 265,0 466,0 201,0 68,0 317,0 185,0 11,0 242,0 252,0 92,0 290,0 531,0 241,0 78,0 366,0 164,0 11,0 291,0 302,0 112,0 Maße in mm www.gemu-group.com 27 / 136 GEMÜ R488 Victoria...

  • Seite 28: Anschlüsse

    18,0 292,0 22,0 292,1 17,5 292,1 20,6 10" 356,0 22,0 356,0 22,0 355,6 22,2 355,6 22,2 12" 406,0 22,0 406,0 26,0 406,4 22,2 406,4 25,4 Maße in mm n = Anzahl der Schrauben GEMÜ R488 Victoria 28 / 136 www.gemu-group.com...
  • Seite 29 23,0 225,0 25,0 6" 240,0 23,0 260,0 25,0 8" 290,0 23,0 305,0 25,0 10" 355,0 25,0 380,0 27,0 12" 22,5 400,0 25,0 22,5 430,0 27,0 Maße in mm n = Anzahl der Schrauben www.gemu-group.com 29 / 136 GEMÜ R488 Victoria...

  • Seite 30: Gehäuseform Lug

    240,0 415,0 175,0 60,0 264,0 325,0 12,0 193,0 202,0 71,0 265,0 467,0 202,0 68,0 317,0 386,0 11,0 242,0 252,0 92,0 290,0 531,0 241,0 78,0 366,0 459,0 12,0 291,0 302,0 112,0 Maße in mm GEMÜ R488 Victoria 30 / 136 www.gemu-group.com...
  • Seite 31 235,0 5/8" 235,0 3/4" 8" 292,0 292,0 292,1 5/8" 292,1 3/4" 10" 356,0 356,0 355,6 3/4" 355,6 3/4" 12" 406,0 406,0 406,4 3/4" 406,4 7/8" Maße in mm n = Anzahl der Schrauben www.gemu-group.com 31 / 136 GEMÜ R488 Victoria...
  • Seite 32 5" 210,0 M20 225,0 M22 6" 240,0 M20 260,0 M22 8" 290,0 M20 305,0 M22 10" 355,0 M22 380,0 M24 12" 22,5 400,0 M22 22,5 Maße in mm n = Anzahl der Schrauben GEMÜ R488 Victoria 32 / 136 www.gemu-group.com...

  • Seite 33: Herstellerangaben

    ● WARNUNG GEMÜ Produkte ohne Betätigungsele- ment! ▶ Gefahr von schwersten Verletzungen oder Tod. GEMÜ Produkte ohne Betätigungsele- ● ment, die in eine Rohrleitung installiert wurden, dürfen nicht mit Druck beauf- schlagt werden. www.gemu-group.com 33 / 136 GEMÜ R488 Victoria...

  • Seite 34: Installationsort

    Bei Armaturen mit einer Nennweite > DN xx müssen even- tuell geeignete Tragelemente verwendet werden. Gewichte und Abmessungen für die Auslegung sind den Datenblät- tern zu entnehmen. 23. Farbkennzeichnung der Manschette mit Werkstoff abglei- chen (siehe Tabelle): GEMÜ R488 Victoria 34 / 136 www.gemu-group.com...

  • Seite 35: Absperrdichtung

    2 und 3 einklemmen. ø D max D max D min 11. Absperrklappe 1 leicht öffnen. Die Scheibe darf nicht über das Gehäuse hinausragen. 12. Schrauben 4 in alle Löcher am Flansch einführen. Maße in mm www.gemu-group.com 35 / 136 GEMÜ R488 Victoria...

  • Seite 36: Einbau Der Atex-Version

    1. Absperrklappe montieren, siehe Kapitel "Einbau der Stan- dard-Version". 2. Das Erdungskabel der Absperrklappe mit dem Erdungsan- schluss der Anlage verbinden. 3. Durchgangswiderstand zwischen Erdungskabel und An- triebswelle prüfen (Wert <106 Ω, Typischer Wert <5 Ω). GEMÜ R488 Victoria 36 / 136 www.gemu-group.com...

  • Seite 37: Beschreibung

    Belegung der Klemmleisten Pos. Beschreibung Uv+, Laufrichtung ZU Uv-, Laufrichtung ZU Uv+, Laufrichtung AUF Uv-, Laufrichtung AUF PE, Schutzleiter Anschlussplan Endschalter AUF Externe Verdrahtung Motor + − PE Endschalter ZU Antrieb Laufrichtung ZU Laufrichtung AUF www.gemu-group.com 37 / 136 GEMÜ R488 Victoria...

  • Seite 38: Laufrichtung

    Belegung der Klemmleisten Pos. Beschreibung L1, Versorgungsspannung N, Versorgungsspannung L1, Umschaltung (AUF/ZU) N, Umschaltung (AUF/ZU) PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale Anschlussplan Endschalter AUF Externe Verdrahtung Motor Endschalter ZU Antrieb Laufrichtung GEMÜ R488 Victoria 38 / 136 www.gemu-group.com...
  • Seite 39 Lage der Steckverbinder Elektrischer Anschluss Steckerbelegung X1 Beschreibung L1, Versorgungsspannung N, Versorgungsspannung L1, Laufrichtung ZU N, Laufrichtung ZU L1, Laufrichtung AUF N, Laufrichtung AUF PE, Schutzleiter Die Potentialzuweisung muss anwenderseitig durchgeführt werden. Anschlussplan Externe Verdrahtung www.gemu-group.com 39 / 136 GEMÜ R488 Victoria...
  • Seite 40 Lage der Steckverbinder Elektrischer Anschluss Steckerbelegung X1 Beschreibung Uv+, Laufrichtung ZU Uv-, Laufrichtung ZU Uv+, Laufrichtung AUF Uv-, Laufrichtung AUF n.c. n.c. PE, Schutzleiter Anschlussplan Externe Verdrahtung ZU-0-AUF Antrieb Laufrichtung ZU Laufrichtung AUF GEMÜ R488 Victoria 40 / 136 www.gemu-group.com...
  • Seite 41 Lage der Steckverbinder Elektrischer Anschluss Steckerbelegung X2 Beschreibung L1, Versorgungsspannung N, Versorgungsspannung L1, Umschaltung (AUF/ZU) N, Umschaltung (AUF/ZU) n.c. n.c. PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale Anschlussplan Externe Verdrahtung L1 N Antrieb Laufrichtung www.gemu-group.com 41 / 136 GEMÜ R488 Victoria...
  • Seite 42 ▶ Parallelbetrieb nur mit K-Nr. 6410 möglich. Belegung der Klemmleisten Pos. Beschreibung Uv+, Laufrichtung ZU Uv-, Laufrichtung ZU Uv+, Laufrichtung AUF Uv-, Laufrichtung AUF PE, Schutzleiter Anschlussplan (Antrieb) Motor Antrieb Motor Antrieb (Antrieb) Antrieb Laufrichtung ZU Laufrichtung AUF GEMÜ R488 Victoria 42 / 136 www.gemu-group.com...

  • Seite 43: Auf/Zu-Antrieb Mit 2 Potentialfreien Endschaltern (Code Ae)

    Wechsler Endschalter ZU Uv-, Laufrichtung ZU Schließer Endschalter ZU Uv+, Laufrichtung AUF Öffner Endschalter ZU Uv-, Laufrichtung AUF Öffner Endschalter AUF n.c. Schließer Endschalter AUF n.c. Wechsler Endschalter AUF PE, Schutzleiter PE, Schutzleiter www.gemu-group.com 43 / 136 GEMÜ R488 Victoria...
  • Seite 44 12 Elektrischer Anschluss GEMÜ 9428 Anschlussplan Zusatz- endschalter Externe Verdrahtung ZU-0-AUF Anschlussbelegung X1, UV Anschlussbelegung X2, S1/S2 Antrieb Laufrichtung ZU Laufrichtung AUF GEMÜ R488 Victoria 44 / 136 www.gemu-group.com...
  • Seite 45 Schließer Endschalter AUF n.c. Wechsler Endschalter AUF PE, Schutzleiter PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale Anschlussplan Zusatz- endschalter Externe Verdrahtung L1 N Anschlussplan X1, UV Anschlussplan X2, S1/S2 Antrieb Laufrichtung www.gemu-group.com 45 / 136 GEMÜ R488 Victoria...
  • Seite 46 L1, Laufrichtung AUF Schließer Endschalter AUF N, Laufrichtung AUF Wechsler Endschalter AUF PE, Schutzleiter PE, Schutzleiter Die Potentialzuweisung muss anwenderseitig durchgeführt werden. Anschlussplan Externe Zusatz- Verdrahtung endschalter Anschlussplan X1, UV Anschlussplan X2, S1/S2 GEMÜ R488 Victoria 46 / 136 www.gemu-group.com...
  • Seite 47 Uv-, Laufrichtung AUF Öffner Endschalter AUF n.c. Schließer Endschalter AUF n.c. Wechsler Endschalter AUF n.c. n.c. PE, Schutzleiter PE, Schutzleiter Anschlussplan Zusatz- endschalter Externe Verdrahtung ZU-0-AUF Anschlussplan X1 Anschlussplan X2 Antrieb Laufrichtung ZU Laufrichtung AUF www.gemu-group.com 47 / 136 GEMÜ R488 Victoria...
  • Seite 48 Öffner Endschalter AUF n.c. Schließer Endschalter AUF n.c. Wechsler Endschalter AUF n.c. n.c. PE, Schutzleiter PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale Anschlussplan Zusatz- endschalter Externe Verdrahtung Anschlussplan X1 Anschlussplan X2 Antrieb Laufrichtung GEMÜ R488 Victoria 48 / 136 www.gemu-group.com...
  • Seite 49 L1, Laufrichtung AUF Schließer Endschalter AUF N, Laufrichtung AUF Wechsler Endschalter AUF n.c. n.c. PE, Schutzleiter PE, Schutzleiter Die Potentialzuweisung muss anwenderseitig durchgeführt werden. Anschlussplan Externe Zusatz- Verdrahtung endschalter Anschlussplan X1 Anschlussplan X2 www.gemu-group.com 49 / 136 GEMÜ R488 Victoria...

  • Seite 50: Elektrischer Anschluss Gemü 9468

    • für Signalleitung (bei Ausführung A0 nicht vorhanden) HINWEIS Bei Ausführung AE (zusätzliche potentialfreie Endschal- ● ter) und Ausführung AP (Potentiometerausgang als Stel- lungsrückmeldung) dürfen die Steckerverbindungen nicht mit der Spannungsversorgung vertauscht werden. GEMÜ R488 Victoria 50 / 136 www.gemu-group.com...
  • Seite 51 L1/Uv+ Externe N/Uv- Verdrahtung Anschlussbelegung X1 13.1.2 AUF/ZU-Antrieb mit 2 zusätzlichen potentialfreien Endschaltern, mit Relais (Code 0E), 24 V DC (Code C1) 13.1.2.1 Lage der Steckverbinder Antriebsausführung 2070 Antriebsausführung 4100, 4200 www.gemu-group.com 51 / 136 GEMÜ R488 Victoria...

  • Seite 52: Elektrischer Anschluss

    Zusatz- endschalter L1/Uv+ Externe N/Uv- Verdrahtung Anschlussbelegung X1 Anschlussbelegung X2 13.1.3 AUF/ZU-Antrieb mit Potentiometerausgang, mit Relais (Code 0P), 24 V DC (Code C1) 13.1.3.1 Lage der Steckverbinder Antriebsausführung 2070 Antriebsausführung 4100, 4200 GEMÜ R488 Victoria 52 / 136 www.gemu-group.com...
  • Seite 53 Die Potentialzuweisung muss anwenderseitig durchgeführt werden. Bei gleichzeitiger Betätigung von AUF- und ZU-Schalter fährt der Antrieb in Richtung ZU. 13.1.3.3 Anschlussplan Istwertpotentiometer Motorschutzschalter Richtungs- empfohlen wahlschalter L1/Uv+ Externe N/Uv- Verdrahtung Anschlussbelegung X1 Anschlussbelegung X2 www.gemu-group.com 53 / 136 GEMÜ R488 Victoria...

  • Seite 54: Elektrischer Anschluss Bernard, Auma, J+J

    2. Bei neuen Anlagen und nach Reparaturen Leitungssystem spülen (das Produkt muss vollständig geöffnet sein). ð Schädliche Fremdstoffe wurden entfernt. ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. 4. Inbetriebnahme der Antriebe gemäß beiliegender Anlei- tung. GEMÜ R488 Victoria 54 / 136 www.gemu-group.com...

  • Seite 55: Betrieb

    Vor elektrischem Betrieb Antriebsposition auf "mittig" ● stellen. 2 = AUF Achtung! Handnotbetätigung spannungsfrei betätigen 1 = ZU Antriebsausführungen 1006, 1015, 2006, 2015 2 = ZU emergency OPEN operation CLOSED 1 = AUF Antriebsausführung 3035 www.gemu-group.com 55 / 136 GEMÜ R488 Victoria...

  • Seite 56: Endschalter Einstellen

    Motorschalter als erstes betätigt wird. ð Endlagenschalter für Signal und Motor sind bereits vor- eingestellt. 5. Schrauben am jeweiligen Endschalter (4 = "ZU", 5 = "OF- FEN") lösen. 6. Endschalter in gewünschte Position bringen. 7. Schrauben am Endschalter festziehen. GEMÜ R488 Victoria 56 / 136 www.gemu-group.com...

  • Seite 57: Betrieb Gemü 9468

    ð Endschalter sind eingestellt. Antriebsausführung 6400 16.2.2 Handnotbetätigung GEFAHR Stromschlag durch gefährliche Spannung! ▶ Verletzungen oder Tod (bei Betriebss- pannung größer als Schutzkleinspan- nung) drohen. Vor Benutzung der Handnotbetätigung ● Antrieb spannungsfrei schalten. www.gemu-group.com 57 / 136 GEMÜ R488 Victoria...

  • Seite 58: Endlagen Einstellen

    Antrieb läuft durchgehend weiter). Ausführungen 00, 0E, 0P (siehe Kapitel "Funktionsausführun- gen"): • Der Antrieb ist nicht reversierbar, d.h. er muss beim Um- schalten von "AUF" nach "ZU" / "ZU" nach "AUF" kurz ange- halten werden. GEMÜ R488 Victoria 58 / 136 www.gemu-group.com...

  • Seite 59: Fehlerbehebung

    Antrieb am Montageflansch undicht Antrieb beschädigt Antrieb auf Beschädigungen prüfen, ggf. Antrieb wechseln Ventilkörper beschädigt Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper wechseln Verschraubungen locker Verschraubungen festziehen Unsachgemäße Montage Montage Antrieb auf Ventilkörper prüfen www.gemu-group.com 59 / 136 GEMÜ R488 Victoria...

  • Seite 60: Inspektion Und Wartung

    Das Produkt mit feuchtem Tuch reinigen. • Das Produkt nicht mit Hochdruckreiniger reinigen. 18.2 ATEX-Version ● Durchgangswiderstand zwischen Erdungskabel und An- triebswelle mindestens einmal pro Jahr prüfen. (Wert <106 Ω, Typischer Wert <5 Ω) GEMÜ R488 Victoria 60 / 136 www.gemu-group.com...

  • Seite 61: Voreinstellen Der Klappen

    6. Punkte 1 bis 4 wiederholen bis das Maß L erreicht ist. 7. In Offen Position muss die Scheibe auf 90° eingestellt wer- den da sich sonst der Kv-Wert verringert. L [mm] W [°] 10,0 11,0 11,8 12,6 13,4 14,1 15,5 www.gemu-group.com 61 / 136 GEMÜ R488 Victoria...

  • Seite 62: 19 Ersatzteile

    Nur Originalteile von GEMÜ verwenden. ● Halten Sie bei der Bestellung von Ersatzteilen folgende Informationen bereit: 1. kompletter Typenschlüssel 2. Artikelnummer 3. Rückmeldenummer 4. Name des Ersatzteils 5. Einsatzbereich (Medium, Temperaturen und Drücke) GEMÜ R488 Victoria 62 / 136 www.gemu-group.com...

  • Seite 63: Bestellbezeichnung

    19 Ersatzteile 19.2 Lug Position Benennung Bestellbezeichnung Metallischer Klappenkörper beschichtet Buchse Verschlussschraube O-Ring Achse R480…SVK… Welle Stützring O-Ring Buchse Sechskantschraube mit Zapfen Manschette R480…SLN… Klappenscheibe R480…SDS… www.gemu-group.com 63 / 136 GEMÜ R488 Victoria...

  • Seite 64: Wafer

    19 Ersatzteile 19.3 Wafer Position Benennung Bestellbezeichnung Metallischer Klappenkörper beschichtet Buchse Verschlussschraube O-Ring Achse R480…SVK… Welle Stützring O-Ring Buchse Sechskantschraube mit Zapfen Manschette R480…SLN… Klappenscheibe R480…SDS… GEMÜ R488 Victoria 64 / 136 www.gemu-group.com...

  • Seite 65: Austausch Von Ersatzteilen

    19.4.3 Verschleißteilset SLN wechseln 1. Verschleißteilset SVK demontieren (siehe Kapitel „Ver- schleißteilset SVK wechseln“). 2. Verschleißteilset SDS demontieren (siehe Kapitel „Ver- schleißteilset SDS wechseln“). 3. Manschette 11 entnehmen. 4. Verschleißteilset in umgekehrter Reihenfolge montieren. www.gemu-group.com 65 / 136 GEMÜ R488 Victoria...

  • Seite 66: 20 Ausbau Aus Rohrleitung

    Medien achten. 1. Das Produkt reinigen. 2. Alle Teile entsprechend der Entsorgungsvorschriften / Um- 2. Rücksendeerklärung bei GEMÜ anfordern. weltschutzbedingungen entsorgen. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ R488 Victoria 66 / 136 www.gemu-group.com...

  • Seite 67: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)

    Wichtiger Hinweis! Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn gegebenenfalls festge- stellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen dieser Richtli- nie entspricht. 2020-11-12 ppa. Joachim Brien Leiter Bereich Technik www.gemu-group.com 67 / 136 GEMÜ R488 Victoria...

  • Seite 68: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)

    Die Produkte werden entwickelt und produziert nach GEMÜ eigenen Verfahrensanweisungen und Qualitätsstandards, welche die Forderungen der ISO 9001 und der ISO 14001 erfüllen. Die Produkte dürfen gemäß Artikel 4, Absatz 3 der Druckgeräterichtlinie 2014/68/EU keine CE-Kennzeichnung tragen. 2020-03-30 ppa. Joachim Brien Leiter Bereich Technik GEMÜ R488 Victoria 68 / 136 www.gemu-group.com...
  • Seite 69 Operation - GEMÜ 9468 ........123 16.3 Operation - Third-party actuators ....... 124 17 Troubleshooting ............125 18 Inspection and maintenance ........126 18.1 Cleaning the product ........... 126 18.2 ATEX version ............126 www.gemu-group.com 69 / 136 GEMÜ R488 Victoria...

  • Seite 70: General Information

    The following signal words and danger levels are used: Electric shock by dangerous voltage! DANGER Imminent danger! ▶ Non-observance can cause death or severe injury. GEMÜ R488 Victoria 70 / 136 www.gemu-group.com...

  • Seite 71: Safety Information

    2. Do not paint the bolts and plastic parts of the product. 3.2 Description 3. Carry out installation and commissioning using trained The GEMÜ R488 Victoria soft seated metal butterfly valve is personnel. motorized. Various metal or plastic on/off or control actuat- 4.

  • Seite 72: Atex Label

    The CONEXO portal acts as a central element, helping to collect, manage and process all data. For further information on GEMÜ CONEXO please visit: www.gemu-group.com/conexo GEMÜ R488 Victoria 72 / 136 www.gemu-group.com...

  • Seite 73: Correct Use

    Index X is applied to the ATEX marking. The following special conditions must be complied with: • Temperature class depending on the temperature of the conveyed medium and the clock frequency • Not permissible as an end-of-line valve www.gemu-group.com 73 / 136 GEMÜ R488 Victoria...

  • Seite 74: Order Data

    Flange AS 2129 Table "D", face-to-face dimension 11 Voltage/Frequency Code FTF EN 558, series 20 12 V 50/60 Hz Flange AS 2129 Table "E", face-to-face dimension FTF EN 558, series 20 24 VDC 24 V 50/60 Hz GEMÜ R488 Victoria 74 / 136 www.gemu-group.com...
  • Seite 75 ON/OFF actuator, relay, not reversible 13 Actuator version 2070 GEMÜ actuator, motorized, size 2, operating time 15 s, torque 70 Nm, supply voltage C1 14 Type of design Without 15 Special version Without 16 CONEXO without www.gemu-group.com 75 / 136 GEMÜ R488 Victoria...

  • Seite 76: Butterfly Valve With J+J Actuator

    Flange AS 2129 Table "E", face-to-face dimension FTF EN 558, series 20 12 Control module Code 6 Body material Code ON/OFF 3-position actuator, additional potential- free limit switches EN-GJS-400-15 (GGG-40), epoxy-coated 250 μm GEMÜ R488 Victoria 76 / 136 www.gemu-group.com...
  • Seite 77 Valve free of oil and grease, media wetted area 0107 cleaned and packed in PE bag Butterfly valve body powder coated, RAL 5015, sky 1892 blue Thermal separation between actuator and valve 5226 body via dew point barrier www.gemu-group.com 77 / 136 GEMÜ R488 Victoria...
  • Seite 78 Class A (EN15714-2) 13 Actuator version J4C55 J+J actuator, motorized, type J4C, operating time 14 s, torque 55 Nm, heating, IP 67 14 Type of design Without 15 Special version Without 16 CONEXO without GEMÜ R488 Victoria 78 / 136 www.gemu-group.com...

  • Seite 79: Butterfly Valve With Auma Actuator

    FTF EN 558, series 20 120V 60Hz Flange AS 2129 Table "E", face-to-face dimension FTF EN 558, series 20 230V 50Hz 230V 60Hz 6 Body material Code 400V 50Hz EN-GJS-400-15 (GGG-40), epoxy-coated 250 μm www.gemu-group.com 79 / 136 GEMÜ R488 Victoria...
  • Seite 80 15 Special version Code Without ACS certification BELGAQUA certification WRAS certification ATEX certification ATEX certification (in the piping system) 16 CONEXO Code without Integrated RFID chip for electronic identification and traceability GEMÜ R488 Victoria 80 / 136 www.gemu-group.com...
  • Seite 81 Class A (EN15714-2), Open/Close, 75° to 105°, continuously ad- justable, flasher unit for travel indication, heating, mechanical position indic- ator, KS, layer thickness 0.140mm, RAL7037, manual override, IP 68 14 Type of design Without 15 Special version Without 16 CONEXO without www.gemu-group.com 81 / 136 GEMÜ R488 Victoria...

  • Seite 82: Butterfly Valve With Bernard Actuator

    FTF EN 558, series 20 230V 50Hz Flange AS 2129 Table "E", face-to-face dimension FTF EN 558, series 20 230V 60Hz 400V 50Hz 6 Body material Code 24VDC 85-260VAC EN-GJS-400-15 (GGG-40), epoxy-coated 250 μm GEMÜ R488 Victoria 82 / 136 www.gemu-group.com...
  • Seite 83 2 additional limit switches, heating, manual over- ride, aluminium housing, RAL1014, IP 68 BERNARD actuator, motorized, type AQ50, operat- BC50 ing time 35s, torque 500Nm, 2 additional limit switches, heating, manual over- ride, aluminium housing, RAL1014, IP 68 www.gemu-group.com 83 / 136 GEMÜ R488 Victoria...
  • Seite 84 BERNARD actuator, motorized, type AQ25, operating time 30s, torque 250Nm, 2 additional limit switches, heating, manual override, aluminium housing, RAL1014, IP 68 14 Type of design Without 15 Special version Without 16 CONEXO without GEMÜ R488 Victoria 84 / 136 www.gemu-group.com...

  • Seite 85: Butterfly Valve Technical Data

    Use (installation) as end-of-line valve DN 50 – 200: 10 bar DN 250, 300: 6 bar Pressure/temperature DN 50 - 200 diagram: DN 250, 300 Temperature [°C] Pressure rating: PN 6 PN 10 PN 16 www.gemu-group.com 85 / 136 GEMÜ R488 Victoria...

  • Seite 86: Product Conformity

    II -/2 G Ex h -/IIB T6...T3 -/Gb X Dust: II -/2D Ex h -/IIIC T150°C -/Db X Special function code Y Gas: II 2 G Ex h /IIC T6...T3 Gb X Dust: II 2D Ex h /IIIC T150°C Db X GEMÜ R488 Victoria 86 / 136 www.gemu-group.com...

  • Seite 87: Mechanical Data

    100 – 250 V AC (± 10 %) 12 V / 24 V AC or DC (± 10 %) Rated frequency: 50/60 Hz (at AC rated voltage) Electrical protection I (DIN EN 61140) class: www.gemu-group.com 87 / 136 GEMÜ R488 Victoria...
  • Seite 88 T 1A 5x20 mm GEMÜ 9468 Internal for functional module 0x Actuator version 2070: MT 6.3 A Actuator version 4100, 4200: MT 10.0 A Motor protective system by customer, see "Recommended motor protection" GEMÜ R488 Victoria 88 / 136 www.gemu-group.com...

  • Seite 89: Bernard, Auma, J+J Actuators

    1.70 0.60 0.45 Current data in A GEMÜ 9468 Motor protection switch Siemens 3RV 1011-1FA10 type: Set current: 4.0 A 8.2 Bernard, AUMA, J+J actuators Note: For technical data see manufacturer's original datasheets www.gemu-group.com 89 / 136 GEMÜ R488 Victoria...

  • Seite 90: Dimensions

    * Standard with supply voltage code O4 Actuator ver- sion 1006, 1015 2006, 2015 Dimensions in mm 9.1.1.2 Actuator version 3035, 3055 Voltages 24 V 100.5 100 V - 250 V 124.5 Dimensions in mm GEMÜ R488 Victoria 90 / 136 www.gemu-group.com...
  • Seite 91 9.1.1.3 Actuator version 2070 121,5 83,5 Dimensions in mm 9.1.1.4 Actuator version 4100, 4200 277,5 Dimensions in mm 9.1.2 Bernard, AUMA, J+J actuators For more detailed information on third-party actuators, refer to the manufacturers' documentation www.gemu-group.com 91 / 136 GEMÜ R488 Victoria...

  • Seite 92: Body Dimensions

    50.0 70.0 23.0 22.0 125.0 F07 | F10 70.0 102.0 11.0 34.0 22.0 125.0 F07 | F10 70.0 102.0 11.0 34.0 22.0 125.0 F07 | F10 70.0 102.0 11.0 34.0 Dimensions in mm GEMÜ R488 Victoria 92 / 136 www.gemu-group.com...
  • Seite 93 240.0 413.0 173.0 60.0 263.0 157.0 11.0 193.0 202.0 71.0 265.0 466.0 201.0 68.0 317.0 185.0 11.0 242.0 252.0 92.0 290.0 531.0 241.0 78.0 366.0 164.0 11.0 291.0 302.0 112.0 Dimensions in mm www.gemu-group.com 93 / 136 GEMÜ R488 Victoria...
  • Seite 94 18.0 292.0 22.0 292.1 17.5 292.1 20.6 10" 356.0 22.0 356.0 22.0 355.6 22.2 355.6 22.2 12" 406.0 22.0 406.0 26.0 406.4 22.2 406.4 25.4 Dimensions in mm n = number of bolts GEMÜ R488 Victoria 94 / 136 www.gemu-group.com...
  • Seite 95 210.0 23.0 225.0 25.0 6" 240.0 23.0 260.0 25.0 8" 290.0 23.0 305.0 25.0 10" 355.0 25.0 380.0 27.0 12" 22,5 400.0 25.0 22,5 430.0 27.0 Dimensions in mm n = number of bolts www.gemu-group.com 95 / 136 GEMÜ R488 Victoria...
  • Seite 96 240.0 415.0 175.0 60.0 264.0 325.0 12.0 193.0 202.0 71.0 265.0 467.0 202.0 68.0 317.0 386.0 11.0 242.0 252.0 92.0 290.0 531.0 241.0 78.0 366.0 459.0 12.0 291.0 302.0 112.0 Dimensions in mm GEMÜ R488 Victoria 96 / 136 www.gemu-group.com...
  • Seite 97 235.0 5/8" 235.0 3/4" 8" 292.0 292.0 292.1 5/8" 292.1 3/4" 10" 356.0 356.0 355.6 3/4" 355.6 3/4" 12" 406.0 406.0 406.4 3/4" 406.4 7/8" Dimensions in mm n = number of bolts www.gemu-group.com 97 / 136 GEMÜ R488 Victoria...
  • Seite 98 45.0 240.0 M20 30.0 260.0 M22 8" 30.0 290.0 M20 30.0 305.0 M22 10" 30.0 355.0 M22 30.0 380.0 M24 12" 22.5 400.0 M22 22.5 Dimensions in mm n = number of bolts GEMÜ R488 Victoria 98 / 136 www.gemu-group.com...

  • Seite 99: Manufacturer's Information

    ▶ Risk of severe injury or death. Do not apply pressure to GEMÜ ● products without an operator installed in piping. CAUTION Hot plant components! ▶ Risk of burns. Only work on plant that has cooled ● down. www.gemu-group.com 99 / 136 GEMÜ R488 Victoria...

  • Seite 100: Installation Location

    For valves with a nominal size > DN xx, suitable bearing elements may need to be used. Design weights and di- mensions can be found in the datasheets. 23. Match the coloured marking of the liner to the material (see table): GEMÜ R488 Victoria 100 / 136 www.gemu-group.com...

  • Seite 101: Installation Of The Standard Version

    D max D min 11. Slightly open the butterfly valve 1. The disc must not pro- ject from the body. 12. Insert bolts 4 in all holes in the flange. Dimensions in mm www.gemu-group.com 101 / 136 GEMÜ R488 Victoria...

  • Seite 102: Installation Of The Atex Version

    2. Connect the earthing cable of the butterfly valve to the earth terminal of the plant. 3. Test the resistance between the earthing cable and actu- ator shaft (value <106 Ω, typical value <5 Ω). GEMÜ R488 Victoria 102 / 136 www.gemu-group.com...

  • Seite 103: Connection/Wiring Diagram

    Uv-, direction of travel OPEN PE, protective earth conductor Connection diagram Limit switch OPEN External wiring Motor + − PE Limit switch CLOSED Actuator CLOSED Direction of travel CLOSED OPEN Direction of travel OPEN www.gemu-group.com 103 / 136 GEMÜ R488 Victoria...
  • Seite 104 L1, change-over (OPEN/CLOSE) N, change-over (OPEN/CLOSE) PE, protective earth conductor Preferred direction -OPEN- when all signals are present Connection diagram Limit switch OPEN External wiring Motor Limit switch CLOSED Actuator Direction of travel CLOSED OPEN GEMÜ R488 Victoria 104 / 136 www.gemu-group.com...
  • Seite 105 N, direction of travel CLOSED L1, direction of travel OPEN N, direction of travel OPEN PE, protective earth conductor The potential must be assigned by the user. Connection diagram External wiring OPEN CLOSED www.gemu-group.com 105 / 136 GEMÜ R488 Victoria...
  • Seite 106 Uv+, direction of travel OPEN Uv-, direction of travel OPEN n. c. n. c. PE, protective earth conductor Connection diagram External wiring CLOSED-0-OPEN Actuator CLOSED Direction of travel CLOSED OPEN Direction of travel OPEN GEMÜ R488 Victoria 106 / 136 www.gemu-group.com...
  • Seite 107 L1, change-over (OPEN/CLOSE) N, change-over (OPEN/CLOSE) n. c. n. c. PE, protective earth conductor Preferred direction -OPEN- when all signals are present Connection diagram External wiring L1 N Actuator Direction of travel CLOSED OPEN www.gemu-group.com 107 / 136 GEMÜ R488 Victoria...
  • Seite 108 Uv+, direction of travel OPEN Uv-, direction of travel OPEN PE, protective earth conductor Connection diagram (Actuator) Motor Actuator Motor Actuator (Actuator) Actuator CLOSED Direction of travel CLOSED OPEN Direction of travel OPEN GEMÜ R488 Victoria 108 / 136 www.gemu-group.com...
  • Seite 109 Break contact limit switch CLOSED Uv-, direction of travel OPEN Break contact limit switch OPEN n. c. Make contact limit switch OPEN n. c. Change-over contact limit switch OPEN PE, protective earth conductor PE, protective earth conductor www.gemu-group.com 109 / 136 GEMÜ R488 Victoria...
  • Seite 110 12 GEMÜ 9428 electrical connection Connection diagram CLOSED OPEN Additional limit switches External wiring CLOSED-0-OPEN Connection assignment X1, UV Connection assignment X2, S1/S2 Actuator CLOSED Direction of travel CLOSED OPEN Direction of travel OPEN GEMÜ R488 Victoria 110 / 136 www.gemu-group.com...
  • Seite 111 Preferred direction -OPEN- when all signals are present Connection diagram OPEN CLOSED Additional limit switches External wiring L1 N Connection diagram X1, UV Connection diagram X2, S1/S2 Actuator Direction of travel CLOSED OPEN www.gemu-group.com 111 / 136 GEMÜ R488 Victoria...
  • Seite 112 PE, protective earth conductor PE, protective earth conductor The potential must be assigned by the user. Connection diagram OPEN CLOSED External wiring Additional limit switches OPEN CLOSED Connection diagram X1, UV Connection diagram X2, S1/S2 GEMÜ R488 Victoria 112 / 136 www.gemu-group.com...
  • Seite 113 PE, protective earth conductor PE, protective earth conductor Connection diagram CLOSED OPEN Additional limit switches External wiring CLOSED-0-OPEN Connection diagram X1 Connection diagram X2 Actuator CLOSED Direction of travel CLOSED OPEN Direction of travel OPEN www.gemu-group.com 113 / 136 GEMÜ R488 Victoria...
  • Seite 114 PE, protective earth conductor Preferred direction -OPEN- when all signals are present Connection diagram CLOSED OPEN Additional limit switches External wiring Connection diagram X1 Connection diagram X2 Actuator Direction of travel CLOSED OPEN GEMÜ R488 Victoria 114 / 136 www.gemu-group.com...

  • Seite 115: Additional Limit Switches

    PE, protective earth conductor PE, protective earth conductor The potential must be assigned by the user. Connection diagram CLOSED OPEN External wiring Additional limit switches CLOSED OPEN Connection diagram X1 Connection diagram X2 www.gemu-group.com 115 / 136 GEMÜ R488 Victoria...

  • Seite 116: Gemü 9468 Electrical Connection

    For signal line (not available with design A0) NOTICE For design AE (additional potential-free limit switches) ● and design AP (potentiometer output as position feed- back), the plug connections must not be confused with the power supply. GEMÜ R488 Victoria 116 / 136 www.gemu-group.com...
  • Seite 117 Connection assignment X1 13.1.2 On/Off actuator with 2 additional potential-free limit switches, with relay (code 0E), 24 V DC (code C1) 13.1.2.1 Position of the connectors Actuator version 2070 Actuator version 4100, 4200 www.gemu-group.com 117 / 136 GEMÜ R488 Victoria...

  • Seite 118: Electrical Connection

    Connection assignment X1 Connection assignment X2 13.1.3 On/Off actuator with potentiometer output, with relay (code 0P), 24 V DC (code C1) 13.1.3.1 Position of the connectors Actuator version 2070 Actuator version 4100, 4200 GEMÜ R488 Victoria 118 / 136 www.gemu-group.com...
  • Seite 119 When the OPEN and CLOSED switches are operated simultaneously the actuator "CLOSES". 13.1.3.3 Connection diagram Motor protection switch Direction Actual value potentiometer recommended switch CLOSED L1/Uv+ External wiring OPEN N/Uv- Connection assignment X1 Connection assignment X2 www.gemu-group.com 119 / 136 GEMÜ R488 Victoria...

  • Seite 120: Electrical Connection - Bernard, Auma, J+J

    (the product must be fully open). ð Harmful foreign matter has been removed. ð The product is ready for use. 3. Commission the product. 4. Commissioning of actuators in accordance with the en- closed instructions. GEMÜ R488 Victoria 120 / 136 www.gemu-group.com...

  • Seite 121: Operation

    2 = OPEN Attention! Manual override Only actuate when power is switched off 1 = CLOSED Actuator versions 1006, 1015, 2006, 2015 2 = CLOSED emergency OPEN operation CLOSED 1 = OPEN Actuator version 3035 www.gemu-group.com 121 / 136 GEMÜ R488 Victoria...
  • Seite 122 ð Limit switches for signal and motor are already preset. 5. Undo screws at the respective limit switch (4 = "CLOSED", 5 = "OPEN"). 6. Move limit switches to the desired position. 7. Tighten limit switch screws. GEMÜ R488 Victoria 122 / 136 www.gemu-group.com...

  • Seite 123: Operation - Gemü 9468

    Electric shock by dangerous voltage! ▶ Risk of injury or death (if operating voltage is higher than safe extra low voltage). Switch off power to the actuator be- ● fore using the manual override. www.gemu-group.com 123 / 136 GEMÜ R488 Victoria...

  • Seite 124: Operation - Third-Party Actuators

    The actuator is not reversible, i.e. it must be stopped briefly when switching over from "OPEN" to "CLOSED" or "CLOSED" to "OPEN". • For the above actuator types, overall height 1 applies (see chapter "Dimensions"). GEMÜ R488 Victoria 124 / 136 www.gemu-group.com...

  • Seite 125: Troubleshooting

    Check the actuator for potential damage, replace the actuator if necessary Valve body damaged Check valve body for potential damage, replace valve body if necessary Unions loose Tighten unions Incorrect assembly Check actuator mounting on the valve body www.gemu-group.com 125 / 136 GEMÜ R488 Victoria...

  • Seite 126: Inspection And Maintenance

    Do not clean the product with a high pressure cleaning device. 18.2 ATEX version ● Test the resistance between the earthing cable and actu- ator shaft at least once a year. (Value <106 Ω, typical value <5 Ω) GEMÜ R488 Victoria 126 / 136 www.gemu-group.com...

  • Seite 127: Presetting The Butterfly Valves

    6. Repeat steps 1 to 4 until the L dimension has been reached. 7. In the open position, the disc must be set to 90°, otherwise the Kv value will be reduced. L [mm] W [°] 10.0 11.0 11.8 12.6 13.4 14.1 15.5 www.gemu-group.com 127 / 136 GEMÜ R488 Victoria...

  • Seite 128: Spare Parts

    ● When ordering spare parts, please provide the following information: 1. Complete order code 2. Item number 3. Traceability number 4. Name of spare part 5. Area of use (medium, temperatures and pressures) GEMÜ R488 Victoria 128 / 136 www.gemu-group.com...

  • Seite 129: Lug

    19 Spare parts 19.2 Lug Item Name Order designation Coated metallic valve body Bush Threaded plug O-ring Axis R480…SVK… Shaft Support ring O-ring Bush Hexagon head bolt with pin Liner R480…SLN… Butterfly disc R480…SDS… www.gemu-group.com 129 / 136 GEMÜ R488 Victoria...

  • Seite 130: Wafer

    19 Spare parts 19.3 Wafer Item Name Order designation Coated metallic valve body Bush Threaded plug O-ring Axis R480…SVK… Shaft Support ring O-ring Bush Hexagon head bolt with pin Liner R480…SLN… Butterfly disc R480…SDS… GEMÜ R488 Victoria 130 / 136 www.gemu-group.com...

  • Seite 131: Replacement Of Spare Parts

    SVK wearing parts kit"). 2. Disassemble the SDS wearing parts kit (see chapter "Re- placing SDS wearing parts kit"). 3. Remove the liner 11. 4. Assemble the wearing parts kit in reverse order. www.gemu-group.com 131 / 136 GEMÜ R488 Victoria...

  • Seite 132: Removal From Piping

    2. Dispose of all parts in accordance with the disposal regu- 2. Request a return delivery note from GEMÜ. lations/environmental protection laws. 3. Complete the return delivery note. 4. Send the product with a completed return delivery note to GEMÜ. GEMÜ R488 Victoria 132 / 136 www.gemu-group.com...

  • Seite 133: Ec (Machinery Directive)

    Important note! The partly completed machinery may be put into service only if it was determined, where appropriate, that the machinery into which the partly completed machinery is to be installed meets the provisions of this Directive. 2020-11-12 Joachim Brien Head of Technical Department www.gemu-group.com 133 / 136 GEMÜ R488 Victoria...

  • Seite 134: Eu Declaration Of Conformity

    ISO 9001 and ISO 14001. According to Article 4, Paragraph 3 of the Pressure Equipment Directive 2014/68/EU these products must not be identified by a CE-label. 2020-03-30 Joachim Brien Head of Technical Department GEMÜ R488 Victoria 134 / 136 www.gemu-group.com...
  • Seite 135 GEMÜ R488 135 / 136 www.gemu-group.com...
  • Seite 136 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Subject to alteration *88742829* Fritz-Müller-Straße 6–8, 74653 Ingelfingen-Criesbach, Germany 12.2020 | 88742829 Phone +49 (0) 7940 1230 · info@gemue.de www.gemu-group.com...

Inhaltsverzeichnis
