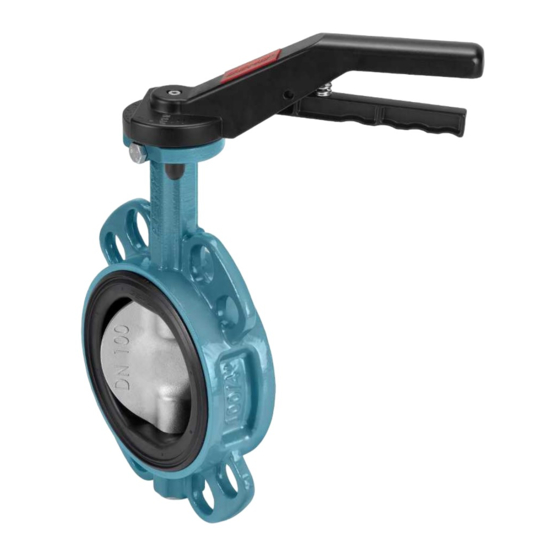

- Seite 1 GEMÜ R487 Victoria Manuell betätigte Absperrklappe Betriebsanleitung Weitere Informationen Webcode: GW-R487...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 03.08.2021 GEMÜ R487 Victoria 2 / 36 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
Ausbau der Absperrklappe aus der Rohrlei- tung ..............14.4 Voreinstellen der Klappen ......15 Ersatzteile ............15.1 Ersatzteil-Bestellung ........15.2 Lug ..............15.3 Wafer .............. 15.4 Austausch von Ersatzteilen ......16 Ausbau aus Rohrleitung ........17 Entsorgung ............www.gemu-group.com 3 / 36 GEMÜ R487 Victoria... -
Seite 4: Allgemeines ......................................................... 4 18 Rücksendung
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R487 Victoria 4 / 36 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do- kument beschrieben sind, nicht ohne vorherige Abstim- GG25, Polyurethan be- mung mit dem Hersteller durchführen. schichtet Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- fragen. www.gemu-group.com 5 / 36 GEMÜ R487 Victoria... -
Seite 6: Beschreibung
II -/2 D Ex h -/IIB T6 …T3 -/Gb X Ex h -/IIIC T150°C -/Db X Die ATEX-Kennzeichnung gilt nur für die Absperrklappe ohne Antrieb. Die Gesamtbewertung muss durch den Anlagenbe- treiber erfolgen! GEMÜ R487 Victoria 6 / 36 www.gemu-group.com... -
Seite 7: Bestimmungsgemäße Verwendung
Bedingungen oder Einsatzgrenzen zu beachten: Die ATEX Kennzeichnung erhält den Index X. Es sind folgende besondere Bedingungen einzuhalten: • Temperaturklasse in Abhängigkeit von der Temperatur des Fördermediums und der Taktfrequenz • Nicht als Endarmatur zulässig www.gemu-group.com 7 / 36 GEMÜ R487 Victoria... -
Seite 8: Bestelldaten
Flansch BS 10 Tab "D", Baulänge FTF EN 558 Reihe 10 Manschetten-Fixierung Code Manschette im Gehäuse eingeklebt JIS 10 K, Baulänge FTF EN 558 Reihe 20 Manschette lose JIS 16 K, Baulänge FTF EN 558 Reihe 20 11 Ausführungsart Code ohne GEMÜ R487 Victoria 8 / 36 www.gemu-group.com... -
Seite 9: Bestellbeispiel - Standardausführung
7 Werkstoff Scheibe 1.4408 8 Werkstoff Welle 1.4021 9 Werkstoff Absperrdichtung EPDM 10 Manschetten-Fixierung Manschette lose 11 Ausführungsart ohne 12 Sonderausführung ohne 13 Steuerfunktion Manuell betätigt 14 Antriebsausführung AHL11 Handhebel, Aluminium 15 CONEXO ohne www.gemu-group.com 9 / 36 GEMÜ R487 Victoria... -
Seite 10: Technische Daten
Verwendung (Montage) als Endarmatur DN 50 – 200: 10 bar DN 250, 300: 6 bar Druck-Temperatur- DN 50 - 200 Diagramm: DN 250, 300 Temperatur [°C] Druckstufe: PN 6 PN 10 PN 16 GEMÜ R487 Victoria 10 / 36 www.gemu-group.com... -
Seite 11: Produktkonformitäten
II -/2 G Ex h -/IIB T6...T3 -/Gb X Staub: II -/2D Ex h -/IIIC T150°C -/Db X Sonderfunktion Code Y Gas: II 2 G Ex h /IIC T6...T3 Gb X Staub: II 2D Ex h /IIIC T150°C Db X www.gemu-group.com 11 / 36 GEMÜ R487 Victoria... -
Seite 12: Mechanische Daten
AHL 14, SHL 14 0,314 125, 150 AHL 17, SHL 17 0,716 200, 250 AHL 22 0,73 25 – 100 GB 232 125, 150 GB 232 200 - 300 GB 232 Gewichte in kg GEMÜ R487 Victoria 12 / 36 www.gemu-group.com... -
Seite 13: Abmessungen
114,0 42,5 48,0 121,0 53,0 100,0 80,0 114,0 42,5 48,0 171,0 59,0 100,0 80,0 114,0 42,5 48,0 171,0 59,0 160,0 200 - 300 100,0 131,0 50,0 56,0 195,0 67,0 200,0 Maße in mm www.gemu-group.com 13 / 36 GEMÜ R487 Victoria... -
Seite 14: Körpermaße
50,0 70,0 23,0 22,0 125,0 F07 | F10 70,0 102,0 11,0 34,0 22,0 125,0 F07 | F10 70,0 102,0 11,0 34,0 22,0 125,0 F07 | F10 70,0 102,0 11,0 34,0 Maße in mm GEMÜ R487 Victoria 14 / 36 www.gemu-group.com... -
Seite 15: Gehäuseform Wafer
240,0 413,0 173,0 60,0 263,0 157,0 11,0 193,0 202,0 71,0 265,0 466,0 201,0 68,0 317,0 185,0 11,0 242,0 252,0 92,0 290,0 531,0 241,0 78,0 366,0 164,0 11,0 291,0 302,0 112,0 Maße in mm www.gemu-group.com 15 / 36 GEMÜ R487 Victoria... -
Seite 16: Anschlüsse
18,0 292,0 22,0 292,1 17,5 292,1 20,6 10" 356,0 22,0 356,0 22,0 355,6 22,2 355,6 22,2 12" 406,0 22,0 406,0 26,0 406,4 22,2 406,4 25,4 Maße in mm n = Anzahl der Schrauben GEMÜ R487 Victoria 16 / 36 www.gemu-group.com... - Seite 17 23,0 225,0 25,0 6" 240,0 23,0 260,0 25,0 8" 290,0 23,0 305,0 25,0 10" 355,0 25,0 380,0 27,0 12" 22,5 400,0 25,0 22,5 430,0 27,0 Maße in mm n = Anzahl der Schrauben www.gemu-group.com 17 / 36 GEMÜ R487 Victoria...
-
Seite 18: Gehäuseform Lug
240,0 415,0 175,0 60,0 264,0 325,0 12,0 193,0 202,0 71,0 265,0 467,0 202,0 68,0 317,0 386,0 11,0 242,0 252,0 92,0 290,0 531,0 241,0 78,0 366,0 459,0 12,0 291,0 302,0 112,0 Maße in mm GEMÜ R487 Victoria 18 / 36 www.gemu-group.com... - Seite 19 235,0 5/8" 235,0 3/4" 8" 292,0 292,0 292,1 5/8" 292,1 3/4" 10" 356,0 356,0 355,6 3/4" 355,6 3/4" 12" 406,0 406,0 406,4 3/4" 406,4 7/8" Maße in mm n = Anzahl der Schrauben www.gemu-group.com 19 / 36 GEMÜ R487 Victoria...
- Seite 20 140,0 140,0 3" 150,0 160,0 4" 175,0 185,0 5" 210,0 225,0 6" 240,0 260,0 8" 290,0 305,0 10" 355,0 380,0 12" 22,5 400,0 22,5 430,0 Maße in mm n = Anzahl der Schrauben GEMÜ R487 Victoria 20 / 36 www.gemu-group.com...
-
Seite 21: Herstellerangaben
● WARNUNG GEMÜ Produkte ohne Betätigungsele- ment! ▶ Gefahr von schwersten Verletzungen oder Tod. GEMÜ Produkte ohne Betätigungsele- ● ment, die in eine Rohrleitung installiert wurden, dürfen nicht mit Druck beauf- schlagt werden. www.gemu-group.com 21 / 36 GEMÜ R487 Victoria... -
Seite 22: Installationsort
Bei Armaturen mit einer Nennweite > DN xx müssen even- tuell geeignete Tragelemente verwendet werden. Gewichte und Abmessungen für die Auslegung sind den Datenblät- tern zu entnehmen. 23. Farbkennzeichnung der Manschette mit Werkstoff abglei- chen (siehe Tabelle): GEMÜ R487 Victoria 22 / 36 www.gemu-group.com... -
Seite 23: Einbau Der Standard-Version
2 und 3 einklemmen. ø D max D max D min 11. Absperrklappe 1 leicht öffnen. Die Scheibe darf nicht über das Gehäuse hinausragen. 12. Schrauben 4 in alle Löcher am Flansch einführen. Maße in mm www.gemu-group.com 23 / 36 GEMÜ R487 Victoria... -
Seite 24: Einbau Der Atex-Version
1. Absperrklappe montieren, siehe Kapitel "Einbau der Stan- dard-Version". 2. Das Erdungskabel der Absperrklappe mit dem Erdungsan- schluss der Anlage verbinden. 3. Durchgangswiderstand zwischen Erdungskabel und An- triebswelle prüfen (Wert <106 Ω, Typischer Wert <5 Ω). GEMÜ R487 Victoria 24 / 36 www.gemu-group.com... -
Seite 25: Betrieb
Handhebel fest. Abb. 2: Detail Rastereinstellung Handhebel AHL / DAHL 1. Arretierungsvorrichtung 6 nach oben drücken. 2. Handhebel 1 in gewünschte Position bringen und einras- ten. 12.2 Handhebel SAHL bedienen Abb. 3: Aufbau Handhebel SAHL www.gemu-group.com 25 / 36 GEMÜ R487 Victoria... -
Seite 26: Fehlerbehebung
Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen Unsachgemäßer Einbau Einbau Ventilkörper in Rohrleitung prüfen Vermehrte Schaltgeräusche beim Öffnen Bei Scheibenstellung in Geschlossen-Stel- Produkt regelmäßig betätigen des Produkts lung kann dies zu erhöhtem Losbrechmo- ment führen GEMÜ R487 Victoria 26 / 36 www.gemu-group.com... -
Seite 27: Inspektion Und Wartung
Das Produkt mit feuchtem Tuch reinigen. • Das Produkt nicht mit Hochdruckreiniger reinigen. 14.2 ATEX-Version ● Durchgangswiderstand zwischen Erdungskabel und An- triebswelle mindestens einmal pro Jahr prüfen. (Wert <106 Ω, Typischer Wert <5 Ω) www.gemu-group.com 27 / 36 GEMÜ R487 Victoria... -
Seite 28: Voreinstellen Der Klappen
6. Punkte 1 bis 4 wiederholen bis das Maß L erreicht ist. 7. In Offen Position muss die Scheibe auf 90° eingestellt wer- den da sich sonst der Kv-Wert verringert. L [mm] W [°] 10,0 11,0 11,8 12,6 13,4 14,1 15,5 GEMÜ R487 Victoria 28 / 36 www.gemu-group.com... -
Seite 29: Ersatzteile
Nur Originalteile von GEMÜ verwenden. ● Halten Sie bei der Bestellung von Ersatzteilen folgende Informationen bereit: 1. kompletter Typenschlüssel 2. Artikelnummer 3. Rückmeldenummer 4. Name des Ersatzteils 5. Einsatzbereich (Medium, Temperaturen und Drücke) www.gemu-group.com 29 / 36 GEMÜ R487 Victoria... -
Seite 30: Lug
15 Ersatzteile 15.2 Lug Position Benennung Bestellbezeichnung Manschette R480…SLN… O-Ring R480…SLN… O-Ring R480…SLN… Stützring R480…SLN… Buchse R480…SVK… Buchse R480…SVK… Sechskantschraube mit Zapfen R480…SVK… Achse R480…SSH… Welle R480…SSH… Klappenscheibe R480…SDS… Metallischer Klappenkörper beschichtet Verschlussschraube GEMÜ R487 Victoria 30 / 36 www.gemu-group.com... -
Seite 31: Wafer
15 Ersatzteile 15.3 Wafer Position Benennung Bestellbezeichnung Manschette R480…SLN… O-Ring R480…SLN… O-Ring R480…SLN… Stützring R480…SLN… Buchse R480…SVK… Buchse R480…SVK… Sechskantschraube mit Zapfen R480…SVK… Achse R480…SSH… Welle R480…SSH… Klappenscheibe R480…SDS… Metallischer Klappenkörper beschichtet Verschlussschraube www.gemu-group.com 31 / 36 GEMÜ R487 Victoria... -
Seite 32: Austausch Von Ersatzteilen
15.4.3 Verschleißteilset SLN wechseln 1. Verschleißteilset SVK demontieren (siehe Kapitel „Ver- schleißteilset SVK wechseln“). 2. Verschleißteilset SDS demontieren (siehe Kapitel „Ver- schleißteilset SDS wechseln“). 3. Manschette 11 entnehmen. 4. Verschleißteilset in umgekehrter Reihenfolge montieren. GEMÜ R487 Victoria 32 / 36 www.gemu-group.com... -
Seite 33: Ausbau Aus Rohrleitung
Medien achten. 1. Das Produkt reinigen. 2. Alle Teile entsprechend den Entsorgungsvorschriften / 2. Rücksendeerklärung bei GEMÜ anfordern. Umweltschutzbedingungen entsorgen. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 33 / 36 GEMÜ R487 Victoria... -
Seite 34: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
Wichtiger Hinweis! Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn gegebenenfalls festge- stellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen dieser Richtli- nie entspricht. 2020-10-26 ppa. Joachim Brien Leiter Bereich Technik GEMÜ R487 Victoria 34 / 36 www.gemu-group.com... -
