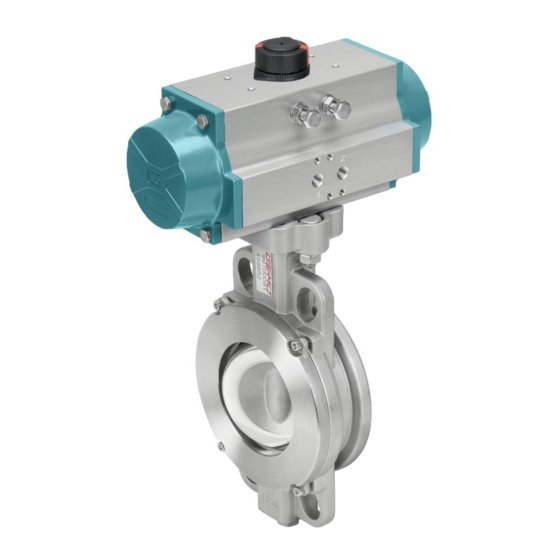

- Seite 1 GEMÜ R471 Tugela Pneumatisch betätigte Absperrklappe Pneumatically operated butterfly valve Betriebsanleitung Operating instructions Weitere Informationen Webcode: GW-R471...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. All rights including copyrights or industrial property rights are expressly reserved. Dokument zum künftigen Nachschlagen aufbewahren. Keep the document for future reference. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 15.12.2020 GEMÜ...
-
Seite 3: Inhaltsverzeichnis
ATEX-Version ............26 16.3 Ausbau der Absperrklappe aus der Rohrleitung 17 Ersatzteile ..............27 17.1 Ersatzteil-Bestellung ........... 27 17.2 Ersatzteilübersicht ..........28 17.3 Austausch von Ersatzteilen ........ 28 18 Ausbau aus Rohrleitung ..........28 www.gemu-group.com 3 / 64 GEMÜ R471 Tugela... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R471 Tugela 4 / 64 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
Hersteller durchführen. Wellenlager PTFE beschichteter Stahl Wellenlager PTFE beschichteter Stahl Bei Unklarheiten: Statische Feder Edelstahl 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- Dichtscheibe Edelstahl fragen. Untere Kappe wie Körper Sechskantschraube Edelstahl Scheibenstift Stahl www.gemu-group.com 5 / 64 GEMÜ R471 Tugela... -
Seite 6: Beschreibung
3.2 Beschreibung auf mobilen Endgeräten installierbare CONEXO App erleichtert und verbessert den Prozess der „Installationqualification“, Die doppelexzentrische Absperrklappe GEMÜ R471 Tugela macht den Wartungsprozess transparenter und besser doku- aus Metall wird über einen pneumatischen Antrieb betätigt. mentierbar. Der Wartungsmonteur wird aktiv durch den War- Die Absperrklappe ist in den Nennweiten DN 50 bis 400 und in... -
Seite 7: Bestimmungsgemäße Verwendung
Bedingungen oder Einsatzgrenzen zu beachten: Die ATEX Kennzeichnung erhält den Index X. Es sind folgende besondere Bedingungen einzuhalten: • Temperaturklasse in Abhängigkeit von der Temperatur des Fördermediums und der Taktfrequenz • Nicht als Endarmatur zulässig www.gemu-group.com 7 / 64 GEMÜ R471 Tugela... -
Seite 8: Bestelldaten
ANSI B16.5, Class 300, Baulänge FTF EN 558 Reihe Antrieb, pneumatisch, doppeltwirkend, rechtsdre- BU13AC hend, ADA0130U F05/07S17S14 6 Gehäusewerkstoff Code Antrieb, pneumatisch, doppeltwirkend, rechtsdre- BU20AE 1.4408 / ASTM A351 / CF8M hend, ADA0200U F07/10S17S14 GEMÜ R471 Tugela 8 / 64 www.gemu-group.com... -
Seite 9: Bestellbeispiel
Baulänge FTF API609 Tabelle 3, EN 558 Reihe 108, EN 558 Reihe 109 4 Betriebsdruck 20 bar 5 Anschlussart PN 40 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 109 6 Gehäusewerkstoff 1.4408 / ASTM A351 / CF8M www.gemu-group.com 9 / 64 GEMÜ R471 Tugela... - Seite 10 8 Werkstoff Welle 1.4542, ASTM 564 630 9 Werkstoff Absperrdichtung TFM 1600 (FDA-Zertifizierung) 10 Manschetten-Fixierung Manschette lose 11 Steuerfunktion In Ruhestellung geöffnet (NO) 12 Antriebsausführung 13 Ausführungsart ohne 14 Sonderausführung ohne 15 CONEXO ohne GEMÜ R471 Tugela 10 / 64 www.gemu-group.com...
-
Seite 11: Technische Daten
DN 150 - 600 DN 50 - 100 DN 125 - 600 Druck-Temperatur- Diagramm: PN25, PN40, Class 300 PN10, PN16, Class 150 -60 -40 -20 80 100 120 140 160 180 200 220 240 Temperatur [°C] www.gemu-group.com 11 / 64 GEMÜ R471 Tugela... -
Seite 12: Produktkonformitäten
Das Produkt ist gemäß EAC zertifiziert. Explosionsschutz: 2014/34/EU (ATEX) Kennzeichnung ATEX: Bewertung des Körpers Sonderfunktion Code X Gas: II -/2 G Ex h -/IIB T6...T3 -/Gb X Staub: II -/2D Ex h -/IIIC T150°C -/Db X GEMÜ R471 Tugela 12 / 64 www.gemu-group.com... -
Seite 13: Mechanische Daten
Code 6: PN 40 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 109 Code D: ANSI B16.5, Class 150, Baulänge FTF EN 558 Reihe 108 Code M: ANSI B16.5, Class 300, Baulänge FTF EN 558 Reihe 109 Gewicht: Absperrklappe www.gemu-group.com 13 / 64 GEMÜ R471 Tugela... - Seite 14 Antrieb Typ ADA/ASR 0040U 0080U 0130U 0200U 0300U 10,8 0500U 11,2 15,4 0850U 16,9 22,2 1200U 25,8 34,3 1750U 32,5 46,0 2100U 49,0 68,0 2500U 69,6 99,9 4000U 129,4 182,9 Gewichte in kg GEMÜ R471 Tugela 14 / 64 www.gemu-group.com...
-
Seite 15: Abmessungen
38,0 4 x 18,0 4 x 22,0 36,0 20″ F14/F16 165,0 48,0 4 x 18,0 4 x 22,0 46,0 24″ F14/F16 254,0 48,0 4 x 22,0 4 x 19,0 46,0 Maße in mm www.gemu-group.com 15 / 64 GEMÜ R471 Tugela... - Seite 16 Code 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 108 2) Anschlussart Code 5: PN 25 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20 Code 6: PN 40 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 109 GEMÜ R471 Tugela 16 / 64 www.gemu-group.com...
-
Seite 17: Antrieb
2100U 313,0 283,0 276,5 148,0 65,0 G1/4" 30,0 510,0 702,0 2500U 383,0 353,0 356,0 177,5 65,0 G1/4" 30,0 518,0 738,0 4000U 434,0 404,0 415,0 213,0 65,0 G1/4" 30,0 630,0 940,0 Maße in mm www.gemu-group.com 17 / 64 GEMÜ R471 Tugela... -
Seite 18: Gehäuse
Maße in mm 1) Anschlussart Code 2: PN 10 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 108 Code 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 108 GEMÜ R471 Tugela 18 / 64 www.gemu-group.com... - Seite 19 Maße in mm 1) Anschlussart Code 5: PN 25 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20 Code 6: PN 40 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 109 www.gemu-group.com 19 / 64 GEMÜ R471 Tugela...
-
Seite 20: Herstellerangaben
Unter Druck stehende Armaturen! ▶ Gefahr von schwersten Verletzungen oder Tod. Anlage drucklos schalten. ● Anlage vollständig entleeren. ● WARNUNG Aggressive Chemikalien! ▶ Verätzungen. Geeignete Schutzausrüstung tragen. ● Anlage vollständig entleeren. ● GEMÜ R471 Tugela 20 / 64 www.gemu-group.com... -
Seite 21: Installationsort
22. Belastungen und Momente für die Tragelemente muss der Anlagenbetreiber berücksichtigen. Bei Armaturen mit einer Nennweite > DN xx müssen even- tuell geeignete Tragelemente verwendet werden. Gewichte und Abmessungen für die Auslegung sind den Datenblät- tern zu entnehmen. www.gemu-group.com 21 / 64 GEMÜ R471 Tugela... -
Seite 22: Einbau Der Standard-Version
1. Absperrklappe montieren, siehe Kapitel "Einbau der Stan- dard-Version". 2. Das Erdungskabel der Absperrklappe mit dem Erdungsan- schluss der Anlage verbinden. 3. Durchgangswiderstand zwischen Erdungskabel und An- triebswelle prüfen (Wert <106 Ω, Typischer Wert <5 Ω). GEMÜ R471 Tugela 22 / 64 www.gemu-group.com... -
Seite 23: Pneumatischer Anschluss
Federkraft geschlossen 2: Steuermedium (Öffnen) (NC) Federkraft geöffnet (NO) 4: Steuermedium (Schließen) Beidseitig angesteuert 2: Steuermedium (Öffnen) (DA) 4: Steuermedium (Schließen) Anschlüsse 2 / 4 siehe Bild oben 11.3 Optische Stellungsanzeige Geschlossen Geöffnet www.gemu-group.com 23 / 64 GEMÜ R471 Tugela... -
Seite 24: Endlagen Einstellen
ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. 4. Inbetriebnahme der Antriebe gemäß beiliegender Anlei- tung. 14 Betrieb Das Produkt entsprechend der Steuerfunktion betreiben (sie- he auch Kapitel „Pneumatische Anschlüsse“). GEMÜ R471 Tugela 24 / 64 www.gemu-group.com... -
Seite 25: Fehlerbehebung
Antrieb am Montageflansch undicht Antrieb beschädigt Antrieb auf Beschädigungen prüfen, ggf. Antrieb wechseln Ventilkörper beschädigt Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper wechseln Verschraubungen locker Verschraubungen festziehen Unsachgemäße Montage Montage Antrieb auf Ventilkörper prüfen www.gemu-group.com 25 / 64 GEMÜ R471 Tugela... -
Seite 26: Inspektion Und Wartung
Das Produkt nicht mit Hochdruckreiniger reinigen. 16.2 ATEX-Version 1. Inspektion und Wartung durchführen, siehe Kapitel "Einbau der Standard-Version". 2. Durchgangswiderstand zwischen Erdungskabel und An- triebswelle mindestens einmal pro Jahr prüfen. (Wert <106 Ω, Typischer Wert <5 Ω) GEMÜ R471 Tugela 26 / 64 www.gemu-group.com... -
Seite 27: Ersatzteile
Nur Originalteile von GEMÜ verwenden. ● Halten Sie bei der Bestellung von Ersatzteilen folgende Informationen bereit: 1. kompletter Typenschlüssel 2. Artikelnummer 3. Rückmeldenummer 4. Name des Ersatzteils 5. Einsatzbereich (Medium, Temperaturen und Drücke) www.gemu-group.com 27 / 64 GEMÜ R471 Tugela... -
Seite 28: Ersatzteilübersicht
1. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. 2. Den Ausbau in umgekehrter Reihenfolge wie den Einbau durchführen. 19 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundierten Medien achten. 2. Alle Teile entsprechend der Entsorgungsvorschriften / Um- weltschutzbedingungen entsorgen. GEMÜ R471 Tugela 28 / 64 www.gemu-group.com... -
Seite 29: Rücksendung
Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 29 / 64 GEMÜ R471 Tugela... -
Seite 30: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
Wichtiger Hinweis! Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn gegebenenfalls festge- stellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen dieser Richtli- nie entspricht. 2020-11-10 ppa. Joachim Brien Leiter Bereich Technik GEMÜ R471 Tugela 30 / 64 www.gemu-group.com... -
Seite 31: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Die Produkte werden entwickelt und produziert nach GEMÜ eigenen Verfahrensanweisungen und Qualitätsstandards, welche die Forderungen der ISO 9001 und der ISO 14001 erfüllen. Die Produkte dürfen gemäß Artikel 4, Absatz 3 der Druckgeräterichtlinie 2014/68/EU keine CE-Kennzeichnung tragen. 2020-10-22 ppa. Joachim Brien Leiter Bereich Technik www.gemu-group.com 31 / 64 GEMÜ R471 Tugela... - Seite 61 GEMÜ R471 61 / 64 www.gemu-group.com...
