Verbindung über das lokale Netzwerk: Programmierung der IP-Adresse
IP-Adresse: 172.30.111.32

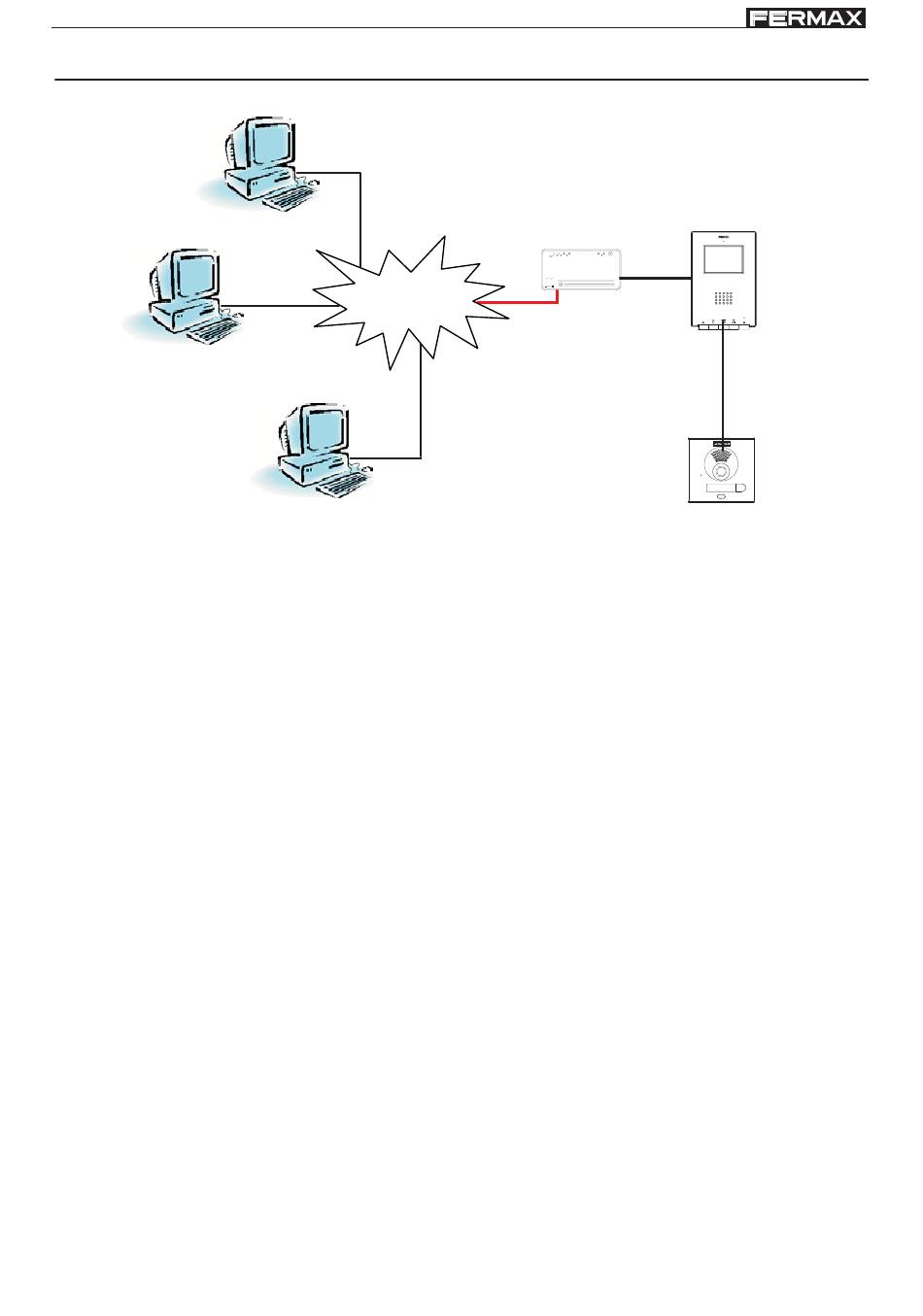

Auf der obigen Abbildung wird eine typische Anlage mit ADS IP-Schnittstelle und mehreren
am Netzwerk angeschlossenen PCs dargestellt.
Wie man sehen kann, verfügen alle am Netzwerk angeschlossenen PCs über eine eigene
IP-Adresse, damit sie innerhalb des Netzwerks erkannt und voneinander unterschieden
werden können.
Damit die Geräte (Schnittstelle, PC usw.) im Netzwerk erkannt werden und untereinander
kommunizieren können, müssen IP-Adressen desselben Typs verwendet werden:
In der Abbildung gehören die PCs zum selben Netzwerk, da sie über IP-Adressen
desselben Typs verfügen: 172.30.111.xx. (172.30.111 definiert den Netzwerktyp, während
"xx" das jeweilige Gerät des Netzwerks kennzeichnet). In diesem Fall können die PCs
untereinander kommunizieren.
Darüber hinaus geht hervor, dass die ADS IP-Schnittstelle eine IP-Schnittstelle aufweist,
die nicht zum Netzwerk gehört und mit der ADS-Anlage (die Adresse der IP-Schnittstelle
lautet auf die werksseitig eingestellte Nummer 192.168.1.168), weshalb zur Herstellung
einer Verbindung der ADS IP-Schnittstelle mit dem Netzwerk eine IP-Adresse desselben
Typs wie des lokalen Netzwerks verwendet werden muss, also 172.30.111.xx.
Im konkreten Fall wird die Adresse 172.30.111.34 zugewiesen (wobei als xx eine Nummer
von 1 bis 255 definiert werden muss).
Die durchzuführenden Schritte zur Änderung der IP-Adresse der Schnittstelle werden
nachfolgend aufgeführt.
Mit Ausnahme der werksseitig eingestellten IP-Adresse der Schnittstelle (192.168.1.168)
sind die anderen IP-Adressen Beispiele, die dazu dienen, den Konfigurationsvorgang der
IP-Adresse der Schnittstelle zu veranschaulichen. Die IP-Adressen variieren von einem
Netzwerk zum anderen, weshalb es notwenig ist, den IP-Adressentyp zu kennen, der im
lokalen Netzwerk verwendet wird, das mit der Schnittstelle kommunizieren soll.
Die IP-Schnittstelle verfügt über einen internen Web-Server, der es ermöglicht, die IP-
Adressen über einen Browser zu konfigurieren.
Seite 22
IP-Adresse: 172.30.111.31
Ethernet
IP-Adresse: 172.30.111.35
Restore Default
Reset
POWER
LAN
PRG
CH
INTERFAZ IP ADS
ADS IP INTERFACE
REF. 1304
INPUT
IP-Adresse:
192.168.1.168
