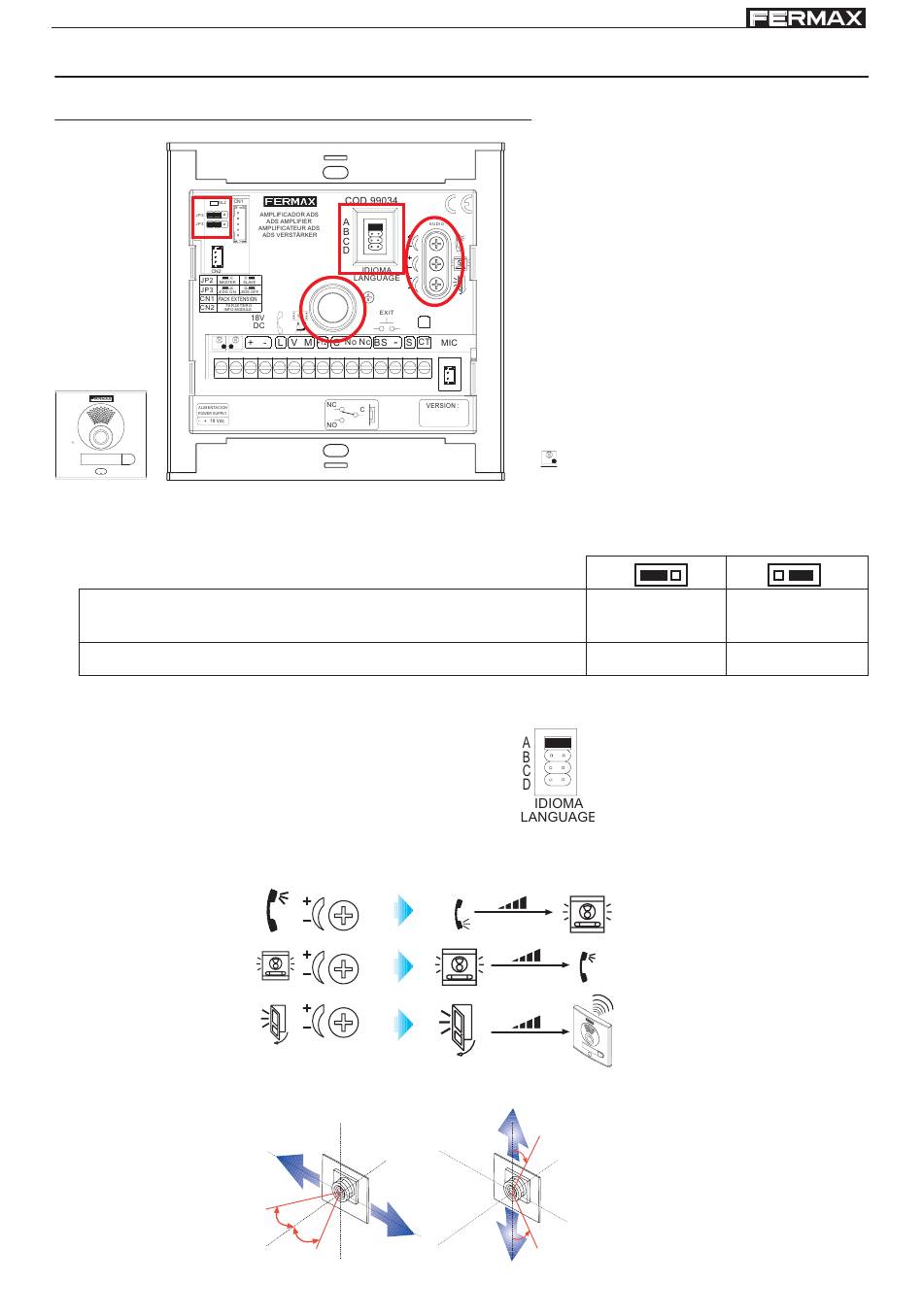

BESCHREIBUNG DER GERÄTE
Türstation
A
A)
Steckbrücken:
JP2 : Auswahl Haupttürstation / Nebentürstation
Standardkonfiguration: Haupttürstation
JP3 : LED-Ausleuchtung Kamera
B)
Sprachsynthesizer:
Sprachwahl der Meldung "Tür offen".
C) Audioeinstellung
D) Richten Sie die Kamera
Seite 10
C
B
D
10º
10º
Anschlüsse Türstation:
• Video-Klemmen (Koaxial)
V: Kern
M: Schirm
Ct: Aktivierung der Kamera (10 VDC)
• Anschlussklemmen des Systems:
+, - : Stromversorgung (18 VDC)
L: Daten-Bus
+12: 12 V Gleichstrom
C, NA, NC: Relais-Kontakte
(Verbindung Türöffner)
BS, -: Drucktaste Flur
SP, - : Türöffnungssensor
S: Aktivierung des Umschalters.
•
: Anschluss Taste
(werksseitige Vorverkabelung).
Haupttürstation
LEDs EIN
A: Español
B: Fançais
C. English
D: Deutsch
"Tür offen"
10º
Pan&Tilt ( ± 10º)
10º
Nebentürstation
LEDs AUS
