ANSCHLUSS EINES HILFSGERÄTS EINGANG/AUSGANG
Die ADS IP-Schnittstelle verfügt über einen Eingang (Klemmen DI+, DI-) zum Empfang von
Alarmrufen und einen Ausgang (Klemmen DO, DO)
und Vorrichtungen mittels der ADS-IP-Anwendung oder als Rückmeldung auf einen
eingehenden Alarmruf über den Eingang DI.
Die Funktionsweise des Ein- und Ausgangs wird über die ADS-IP-Anwendung konfiguriert
(siehe dazu Abschnitt "ADS-IP-Benutzeranwendung").
DI-Eingang:
- Eingang Normal Offen (N.O.)
- Ermöglicht die Programmierung der Zeitspanne zwischen Erkennung und
Auslösung von DO-Ausgang.
- Die Eingänge können aktiviert/deaktiviert werden.
DO-Ausgang:
- Ermöglicht die Konfiguration Normal Offen (N.O. oder Normal Geschlossen (N.G.)
- Ermöglicht die Programmierung der Aktivierungszeit
- Manuelle Aktivierung mittels der ADS-IP-Anwendung
- Die Eingänge können aktiviert/deaktiviert werden

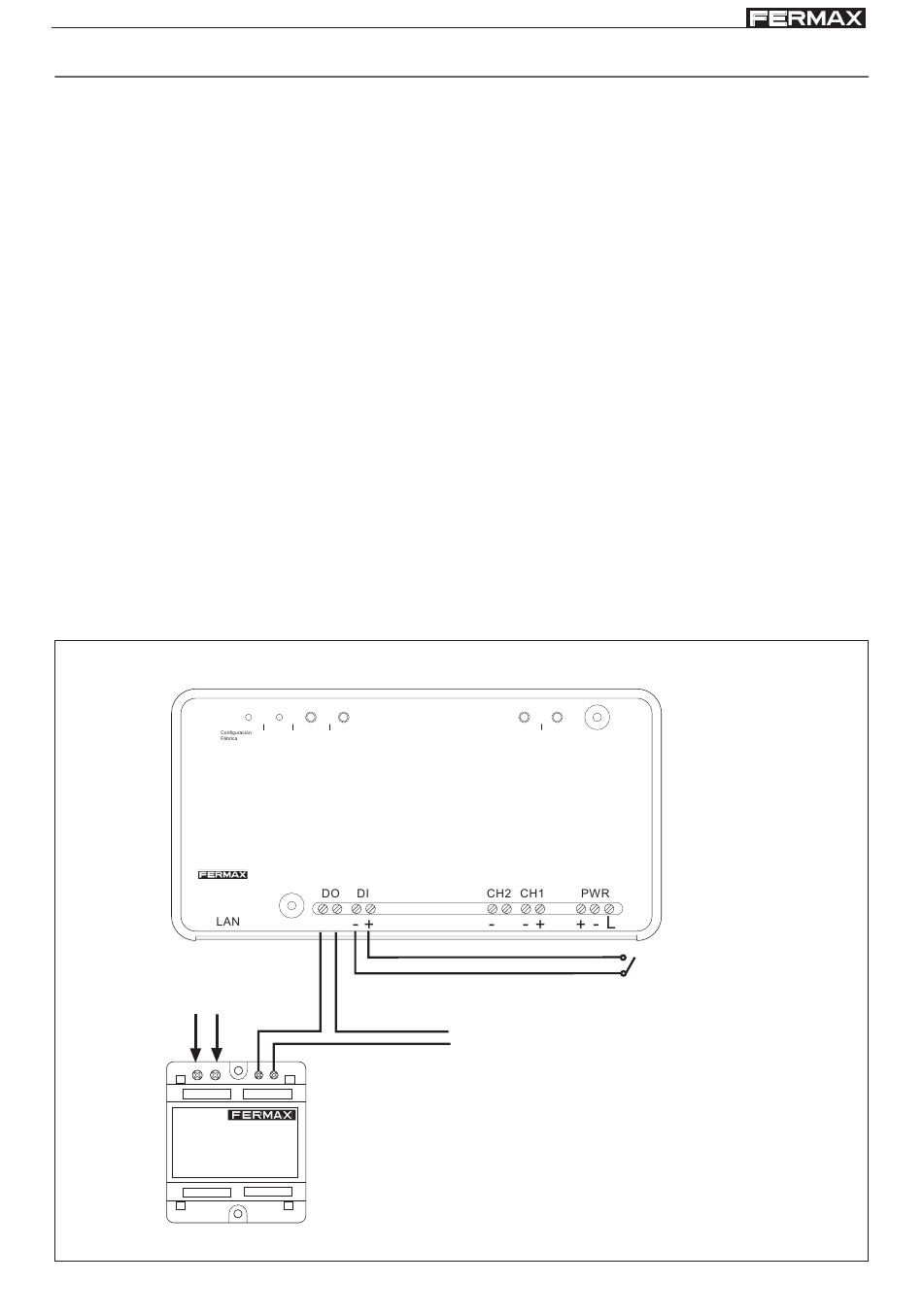

Anschlussschema
Restore Default
INTERFAZ IP ADS
ADS IP INTERFACE
REF. 1304
Seite 16
POWER
LAN
Reset
Netzgerät mit ausreichender
Spannung und Strom zur
Aktivierung
der
vorrichtungen.
zur Aktivierung von externen Geräten
PRG
CH
Hilfs-vorrichtungen.
Hilfs-
Auslösungselemente
