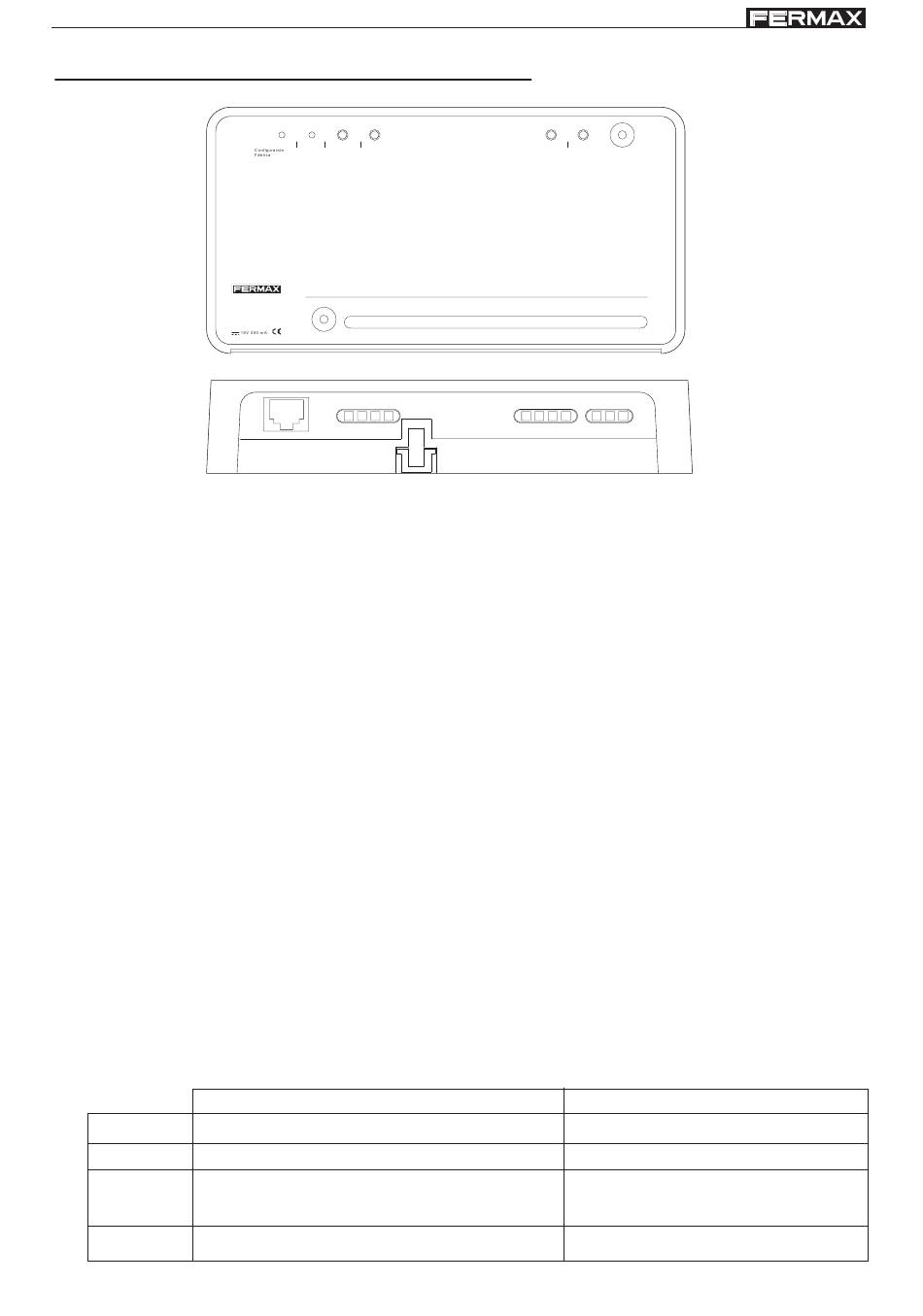

ADS IP-Schnittstelle
Anchlüsse
•
ADS-Bus:
L: Audio- und Datenbus
+,-: Stromversorgung 18 V Gleichstrom
•
Video:
CH1+: Eingang Videokanal 2 ADS (Anschluss des Kerns).
CH1-: Masse Videokanal 1 ADS (Anschluss des Schirms).
CH2+: Eingang Videohilfskanal 2 ADS (Anschluss des Kerns).
CH2-: Masse Videokanal 2 ADS (Anschluss des Schirms).
•
Eingänge/Ausgänge (konfigurierbar mittels der ADS-IP-Anwendung):
DI+: Positiver Digitaleingang
DI+-: Negativer Digitaleingang
DO, DO: Trockenkontakt Relais
•
Anschluss Ethernet-Netzwerk/Internet:
LAN: Verbindung mit Ethernet-Netzwerk/Internet (RJ-45).
Tasten
•
Nullstellung: Stellt die werksseitig vorkonfigurierten Werte wieder her (Netzwerkkonfiguration, ADS-
Nummer, Benutzer, ...). (Halten Sie die Taste ungefähr fünf Sekunden lang gedrückt).
•
Reinitialisieren: Reinitialisieren des Geräts.
Leds
POWER
Gerät steht unter Strom
LAN
Anschluss eines verfügbaren Netzwerks
PRG
Annahme der Programmierung der
ADS-Adresse
CH
ADS-Videokanal 1 aktiv
Seite 12
POWER
LAN
Restore Default
Reset
INTERFAZ IP ADS
ADS IP INTERFACE
REF. 1304
INPUT
-
+
DO
DI
LAN
Eingeschaltet
PRG
CH
-
+
-
+
-
+
L
CH2
CH1
PWR
Ausgeschaltet
Gerät steht nicht unter Strom
Anschluss eines verfügbaren Netzwerks
Bereitschaftsmodus
Hilfskanal Video 2 aktiv
