- Seite 1 WAY-FI PLUS KIT ERWEITERTE INSTALLATIONSANLEITUNG...
- Seite 2 Technische Veröffentlichung mit informativem Charakter, herausgegeben von FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA behält sich im Rahmen seiner Politik der ständigen Verbesserung das Recht vor, den Inhalt dieses Dokuments sowie die Eigenschaften der darin erwähnten Produkte jederzeit und ohne vorherige Ankündigung zu ändern.
- Seite 3 2.5 TABELLE DER ENTFERNUNGEN JE NACH KABELTYP 2.6 ANSCHLUSS FÜR ELEKTRISCHEN TÜRÖFFNER 2.7 INSTALLATION 2.8 SPEZIFIKATIONEN 2.9 HAUPTBILDSCHIRM 2.10 EINSTELLUNGSBILDSCHIRM 3 ERSTKONFIGURATION 4 APP-NAVIGATION 4.1 RUFE 4.2 NAVIGATION DURCH DIE APP 5 INTEGRATION MIT GOOGLE HOME UND ALEXA WAY-FI PLUS KIT...

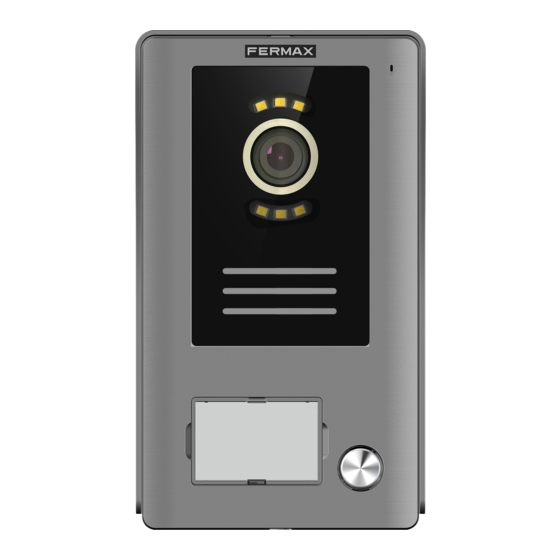

- Seite 4 • Aktivierung eines elektrischen Türöffners und einer automatischen Tür. • Weiße LED-Beleuchtung mit automatischem Sensor. • Weitwinkelkamera (122ºH, 63ºV). • Hochempfindliche 2M CMOS-Kamera. 1.3 NETZGERÄT • Universeller AC-Eingang (100-240 V AC 50/60 Hz) • Unterstützt Schutz gegen Überstrom und Kurzschlüsse • Montage auf DIN-Schiene WAY-FI PLUS KIT...
- Seite 5 Weiße LED, wenn eingeschaltet Bitte nicht stören LED lila, wenn die DND-Funktion aktiviert ist Anzeige verpasster Rufe Grüne LED, wenn neue Bilder/Videos vorhanden sind Anschlussklemme Schnittstelle für Bus, Klingel und F1 Lautsprecher Spielt die Stimmen und Ruftöne der Besucher ab WAY-FI PLUS KIT...
- Seite 6 Daten in den EU-Ländern verlangt die Anbringung eines Etiketts auf der Türstation im Außenbereich, wenn die Videoaufnahme verwendet wird. Dies geschieht, wenn der Monitor des Kits diese Funktion aktiviert hat, oder wenn Sie Bilder aus der App aufnehmen. Ein WAY-FI PLUS KIT...
- Seite 7 CALL Schließen Sie den Türöffner nicht mit einer anderen Betriebsspannung als 12 Vdc oder mit mehr als 250 mA an. Empfohlener Türöffner: REF: F29588 Hinweis: Maximal 2 Türstationen im Außenbereich, 1 Master-Monitor + 5 Slave-Monitore, 1 Summertaste. WAY-FI PLUS KIT...
- Seite 8 Die per Kabel angeschlossenen Kameras sind über die Ethernet-Ausgänge mit dem Router verbunden. Kameras, die über Wi-Fi verbunden sind, werden über die mobile App gekoppelt. WAY-FI PLUS by FERMAX. 2.5 TABELLE DER ENTFERNUNGEN JE NACH KABELTYP Letzte Türstation Quelle - Türstation-...
- Seite 9 3. Es gibt zwei Arten von Türöffnerkonfigurationen: Typ 1: Typ 2: Strom zuführen zum Entriegeln Stromversorgung abschalten zum Entriegeln 1 2 3 1 2 3 S- NO/NC COM NO/NC NETZ- NETZ- GERÄT GERÄT 2,7 INSTALLATION 2.7.1 Innenmonitor WAY-FI PLUS KIT...
- Seite 10 2) Befestigen Sie das Regendach mit Schrauben an der Wand. 3) Ziehen Sie das Kabel heraus und schließen Sie das System gemäß dem Verkabelungsschema an (siehe 2.4 Verkabelungsschema). 4) Befestigen Sie die Türstation im Außenbereich mit der Anti-Vandalismus-Schraube am Regendach. 2.7.3 Netzgerät des Systems WAND WAY-FI PLUS KIT...
- Seite 11 2 Drähte Netzgerät / 2 Drähte Türöffner/ 2 Drähte automatische Tür / 2 Drähte Ausgangstaste Beleuchtung LED für Nachtsicht Betriebstemperatur A-20 ~ +55ºC Gewicht (g) 375 g (mit Regendach) Abmessungen (mm) 94(B) x 162(H) x 26(T) (mit Regenschutz) WAY-FI PLUS KIT...
- Seite 12 · F1 Aktivierung: um ein zusätzliches Gerät zu aktivieren (wenn ein Timer im Timer- Menü definiert wurde). Wenn Sie auf der Hauptseite den Pfeil nach unten schieben, haben Sie Zugriff auf das Schnellstartmenü: Regulierung der Ruftonlautstärke Aktivieren/Deaktivieren der Funktion „Nicht stören“ Aktivieren/Deaktivieren von Wi-Fi AutomatischeVideoaufnahme AutomatischeVideoaufnahme Deaktivieren der automatischen Aufnahme WAY-FI PLUS KIT...
- Seite 13 Türöffner-Symbols wird der Türöffner für die konfigurierte Zeit aktiviert. Wenn für den Türöffner und die Schiebetür im Menü für Zeitsteuerungen Zeiten eingestellt wurden, wird die Option angezeigt, ob die Haupt- oder die Nebentür geöffnet werden soll. Haupt-tür Sekundär - tür WAY-FI PLUS KIT...
- Seite 14 Uhrzeit der Bildschirmaufnahme angezeigt wird. 7. Rufaufzeichnung: Wenn vor der Anzeige der Albumzeit dieses Symbol angezeigt wird, , handelt es sich um eine Aufzeichnung. Die Dauer einer Aufnahme kann maximal 15 Sekunden betragen. WAY-FI PLUS KIT...
- Seite 15 2.10.1 Einstellungen des Installateurs Es werden erweiterte Optionen angezeigt, um die entsprechenden Änderungen vorzunehmen und die Hardwareinformationen des Monitors zu überwachen. Durch dreimaliges Drücken des Werkzeugsymbols (in weniger als einer Sekunde) haben Sie Zugriff auf die folgenden Optionen: WAY-FI PLUS KIT...
- Seite 16 Monitor wird eine Warnung auf dem Bildschirm angezeigt, dass die Türstation manipuliert wurde. • Tür1 Info: es erscheinen Informationen wie z.B.: Firmware-Version, MCU-Version, Bus-IP, Server-IP, Gateway, MAC-Adresse. Außerdem können Sie bei anstehenden Aktualisierungen ein OTA-Update (Over The Air) durchführen, das bei einer Internetverbindung automatisch heruntergeladen wird. WAY-FI PLUS KIT...
- Seite 17 - Werkseinstellung: um den Monitor auf seine ursprünglichen Einstellungen zurückzusetzen. Wenn Sie diese Option wählen, werden Sie gefragt, ob die Änderung erforderlich ist, und sie wird durch Drücken der Taste ausgeführt 2.10.2 Wi-Fi-Konfigurationen Auf der Seite mit den Wi-Fi-Einstellungen werden die folgenden Optionen angezeigt: WAY-FI PLUS KIT...
- Seite 18 Namens und der Anmeldedaten des zu verbindenden Wi-Fi angezeigt wird. Hinweis: Die MAC-Adresse des Monitors wird unten angezeigt, falls Sie dem Router eine feste IP-Adresse zuweisen möchten. • Seitenwähler: zeigt an, auf welcher Seite die verfügbaren kabellosen Netzwerke 3 / 6 WAY-FI PLUS KIT...
- Seite 19 Benutzer gelöscht. Diese Aktion ist erforderlich, wenn Sie den Monitor erneut mit der App koppeln möchten, damit der Kopplungs-QR erscheint. 4. QR-Code App: Durch Scannen des QR-Codes wird die WAY-FI PLUS by FERMAX App heruntergeladen. Diese App ist für Android und iOS verfügbar.
- Seite 20 Stream oder als Substream. Hinweis: Wenn 2 oder mehr Monitore angeschlossen sind, wählen Sie den Modus Sub Stream, um ein flüssigeres Bild zu erhalten. 4. Alarm: ein Alarmton kann auf der Kamera aktiviert oder deaktiviert werden, wenn sie WAY-FI PLUS KIT...
- Seite 21 Alarmeingang: das Symbol zeigt an, dass diese Option für den Empfang von Alarmen im Falle einer Bewegungserkennung verfügbar ist. Wie bei der Anzeige ändert sich die Farbe dieser Option, um anzuzeigen, dass der Alarmton aktiviert ist: Deaktiviert Aktiviert WAY-FI PLUS KIT...
- Seite 22 In diesem Abschnitt können Sie die Anzahl der Monitore einstellen und ändern und die Intercom-Funktionalität freigeben, d. h. interne Rufe zwischen Monitoren in derselben Wohnung. Über die WAY-FI PLUS by FERMAX App können Rufe auch von einer zweiten Türstation oder von einem Mobiltelefon aus freigegeben werden.
- Seite 23 Hinweis: Es ist nicht erlaubt, zwei Monitore mit der gleichen Adresse zu haben. 3. Zusätzliche Rufquellen: mit dieser Option können Sie das Tätigen eines internen Rufs von der Türstation oder von der WAY-FI PLUS by FERMAX Mobile App aus aktivieren oder deaktivieren.
- Seite 24 3. Alle Bilder und Videos auf der SD-Karte löschen: führt den gleichen Vorgang wie beim Löschen von Bildern und Videos durch, jedoch auf dem SD-Speicher. 4. Formatieren: Führt, wie der Name schon sagt, eine Formatierung des SD-Speichers durch. WAY-FI PLUS KIT...
- Seite 25 „Toggle“ und der Status wechselt bei jedem Tastendruck. Die gewählte Zeitsteuerung kann durch Anklicken der einzelnen Symbole überprüft werden, wodurch das entsprechende Gerät aktiviert wird. Im Falle von F1 wird das Symbol grün angezeigt, wenn der Ausgang aktiviert ist. WAY-FI PLUS KIT...
- Seite 26 Schritte für die Konfiguration mit der WAY-FI PLUS By FERMAX App durchführen. Wenn Sie das WAY-FI PLUS Kit zum ersten Mal starten, beginnt der Monitor mit einer Konfigurationssequenz. 1. Sobald wir unser Kit an das Stromnetz angeschlossen haben, startet der Monitor mit der Sprachauswahl.
- Seite 27 Zeitformat eingestellt. Nach der Einstellung der Konfigurationen wird der Monitor neu gestartet und es stehen die Verbindungen zur Kopplung des Mobiltelefons mit dem Monitor für die Rufweiterleitungsfunktion über die App WAY-FI PLUS by FERMAX zur Verfügung. WAY-FI PLUS KIT...
- Seite 28 Registrierung zu bestätigen. Das Anmeldefenster wird angezeigt. Klicken Sie auf „Anmelden“ , um Ihr Konto zum ersten Mal zu erstellen. Sie müssen die erforderlichen Felder ausfüllen, um die Bestätigungs-E- Mail zu erhalten. Klicken Sie dann auf die Schaltfläche „Anmelden“. WAY-FI PLUS KIT...
- Seite 29 Geben Sie auf dem Mobiltelefon den Code ein, kreuzen Sie das Bestätigungsfeld an und drücken Sie die Schaltfläche „Nächste“. In der App wird bestätigt, dass die Registrierung erfolgreich war. Die App greift auf den Hauptbildschirm zu, und Sie sind bereit, den Monitor zu koppeln. WAY-FI PLUS KIT...
- Seite 30 Monitors. Sie können sehen, dass es im Kamerabereich möglich ist, den Blitz freizugeben und ein Bild aus dem Album zu entnehmen, auf dem sich der QR-Code für die Kopplung befindet. Es hat auch die Fähigkeit, den Zoom der Kamera automatisch anzupassen, um den QR-Code für die Kopplung zu erhalten. WAY-FI PLUS KIT...
- Seite 31 Legen Sie ein Passwort (nur numerische Werte) mit mindestens 4 Ziffern fest. ************* ************* Passwort vergessen: Falls Sie sich nicht anmelden können, weil Sie sich nicht mehr an Ihr Passwort erinnern, können Sie es in diesem Menü wiederherstellen. WAY-FI PLUS KIT...
- Seite 32 Tür-oder Relaisöffnung: wenn diese Taste drücken, können Sie wählen, ob Sie die Haupttür oder das Relais öffnen möchten. Haupt-tür Relais Die verfügbaren Optionen werden angezeigt, wenn Sie einen Ruf von der Türstation aus tätigen oder einen Auto-On durchführen. WAY-FI PLUS KIT...
- Seite 33 Aufzeichnungszähler hin. Taste F1: sendet den Befehl zur Aktivierung eines Zusatzgeräts. 02-10-2023 09:17:35 02-10-2023 09:17:35 00:00 Kamera wechseln: wenn mehr als eine IP-Kamera und/oder Türstation 02-10-2023 09:17:35 02-10-2023 09:17:35 angeschlossen ist, wird Auswahl dieser angeschlossenen Kameras angezeigt. WAY-FI PLUS KIT...
- Seite 34 Wohnungseinstellungen: hier können Sie die folgenden Untermenüs konfigurieren und anzeigen: - Name des Hauses: der Name des Monitors kann geändert werden. Drücken Sie auf das Symbol und es erscheint ein Pop-up-Fenster, in dem Sie den Namen des Monitors ändern können. WAY-FI PLUS KIT...
- Seite 35 • Hausgemeinschaft: mit dieser Funktion kann der Administrator andere Personen zur Interaktion mit der Wohnung einladen. Diese Benutzer müssen zuvor in der WAY-FI PLUS by FERMAX APP registriert sein. Es gibt keine Höchstzahl von Gastnutzern, mit denen man die Wohnung teilen kann. Während des Austauschprozesses ist es möglich, Berechtigungen für die folgenden Funktionen zu erteilen: Eigenstart, Wiedergabe,...
- Seite 36 Hinweis: Nur der Benutzer, der den Monitor gekoppelt hat (Administrator), ist in der Lage, die Wohnung für die Gäste freizugeben und die entsprechenden Funktionen zu verwalten. • Push-Einstellungen: Sie können Popup-Benachrichtigungen für bestimmte Funktionen aktivieren oder deaktivieren, z. B: Rufe, Manipulationsalarm, Tür öffnen, Alarm F1. WAY-FI PLUS KIT...
- Seite 37 Passwort für die Türöffnung ändern. Das aktuelle Passwort, das neue Passwort und die Bestätigung des neuen Passworts müssen hinzugefügt werden. Nach Eingabe wird Passwort durch Drücken der Taste „Bestätigen“ bestätigt. · Einstellung freischalten: die verschiedenen Öffnungsarten der Tür werden angezeigt. WAY-FI PLUS KIT...
- Seite 38 Türstationen und Kameras, die im Wohnungsbereich installiert sind, in dem sich der gekoppelte Monitor befindet. Die aktivierten Geräte (Panel1, Panel2, CAM) werden in diesem Bereich angezeigt, um ein AutoOn auszuführen. · Einstellung der Miniaturbilder: Ermöglicht die Änderung des Vorschaubildes der Monitoranzeige auf das Hauptbildschirmfenster innerhalb der App. WAY-FI PLUS KIT...
- Seite 39 Sobald sie hinzugefügt wurden, können sie über die App eingesehen werden und erhalten bei Bewegungserkennung Alarmmeldungen. Um eine neue Kamera über die App zum Monitor hinzuzufügen, müssen Sie zunächst die Kamera rücksetzen, indem Sie die angezeigte Taste etwa 5 Sekunden lang drücken. WAY-FI PLUS KIT...
- Seite 40 Kamera aktivieren, damit sie auf dem Hauptbildschirm erscheint. 4.2.2 Galerie Es können Bildschirmaufnahmen der Türstation oder Aufzeichnungen, die über die Türstation im Außenbereich gemacht werden, angezeigt werden. Es ist möglich, nach Gerät, Art der Aufnahme (Bild oder Video) und nach Datum zu filtern. WAY-FI PLUS KIT...
- Seite 41 Tür öffnen: zeigt Informationen darüber an, welcher Monitor und welche Tür geöffnet wurde. F1-Taste: zeigt an, ob ein zusätzliches Gerät aktiviert oder deaktiviert wurde. Ruf zum Panel: Es zeigt an, dass der Ruf entgegengenommen wurde. Es zeigt an, dass der Ruf nicht entgegengenommen wurde. WAY-FI PLUS KIT...
- Seite 42 Wenn Sie auf die Schaltfläche Löschen klicken, wird ein Popup-Fenster angezeigt, in dem Sie bestätigen müssen, ob Sie einzelne oder alle Ereignisse löschen möchten. 4.2.4 Einstellungen In diesem Abschnitt können Sie allgemeine Einstellungen anpassen, wie z. B.: WAY-FI PLUS KIT...
- Seite 43 WAY-FI PLUS Plattform zu löschen. Beim Löschvorgang wird eine Warnung angezeigt, ob Sie sicher sind, dass Sie das Konto löschen möchten. Es wird auch eine E-Mail mit einem Bestätigungscode verschickt, um die Löschung des Kontos zu bestätigen. WAY-FI PLUS KIT...
- Seite 44 Assistenten-Apps zu koppeln. Wenn Sie den QR-Code scannen oder den folgenden Link aufrufen, finden Sie die Anweisungen für den Kopplungsprozess. https://soporte.fermax.com/portal/en/kb/articles/way-fi-plus-integration-with-digital-assistants Hinweis: Siehe die entsprechenden Links für Alexa und Google Home für weitere Details. Skill: https://www.amazon.com/gp/help/customer/display.html?nodeId=GZNCJ6AMUM25V8RM Google Home: https://support.google.com/googlenest/answer/9159862?hl=en WAY-FI PLUS KIT...
- Seite 45 Kontakt: tec@fermax.com www.fermax.com/contact HOCHFREQUENZMODUL EG-KONFORMITÄTSERKLÄRUNG FERMAX ELECTRÓNICA, S.A.U. erklärt, dass dieses Produkt die Anforderungen der RED-Richtlinie 2014/53/EU „Funkfrequenzgeräte“ erfüllt. https://www.fermax.com/spain/pro/documentacion/documentacion-tecnica/DT-13-declaraciones-de-conformidad.html Hochfrequenzmodul: Frequenz: 2.4GHz / Maximale Leistung: 14 ± 0,6dBm APPENDIX A EXAMPLE OF SUPPLIER'S DECLARATION OF CONFORMITY — COMPLIANCE INFORMATION STATEMENT INCLUDED WITH AN END PRODUCT AT THE TIME OF MARKETING OR IMPORTATION NOTE:The commission does not have a required SDoC format.
- Seite 46 FERMAX ELECTRONICA S.A.U Avenida Tres Cruces, 133 46017 Valencia, Spanien...
