DIDO (digitaler Ein- und Ausgang der Schnittstelle):
Auslösung: Ermöglicht die Handlung auszuwählen, die bei der Auslösung am Eingang DI erfolgen
soll. Sie können dabei zwei Typen von Handlungen auswählen (keine, eine oder beide):
- Auslösung DO: Auslösung des Ausgangs DO der Schnittstelle, durch Aktivierung des
Geräts an diesem Ausgang.
- Info Client: Informiert den Benutzer mittels eines akustischen Signals und/oder durch
Öffnen einer PC-Anwendung, z.B. Notizblock oder E-Mail-Client usw.
Durch Drücken der Schaltfläche "Druchsuchen" des Menüs "Datei" kann die
Programmdatei .EXE ausgewählt werden, die bei einer Auslösung am Eingang
gestartet wird.
Durch Drücken der Schaltfläche "Durchsuchen" des Menüs "Datei" kann die
Audiodatei .WAV ausgewählt werden, die bei einer Auslösung am Eingang abgespielt
wird.
Konfiguration des Betriebsmodus Ausgang DO.
Der Ausgang DO aktiviert sich manuell über die Schaltfläche "DO" des Hauptprogrammfensters
oder automatisch bei der Auslösung am digitalen Ausgang DI, falls die Option "Auslösung DO"
markiert ist.
Modus: ermöglicht die Aktivierung oder Desaktivierung des Ausgangs, durch Auswahl der
entsprechenden Option.
Typ: Informiert über den Betriebstyp des Ausgangs:
- Normal Geschlossen (N.G.).
- Normal Offen (N.O.)
Trigger-Periode (Auslösungsperiode): Es handelt sich hierbei um den Zeitraum, während der
Ausgang nach einer automatischen oder manuellen Auslösung aktiviert bleibt. (Die Minimalzeit, die
konfiguriert werden kann, liegt bei 1 Sekunde)
Auslösung: Ermöglicht die Aktivierung/Deaktivierung der Benutzermeldung bei aktiviertem Ausgang
Seite 46

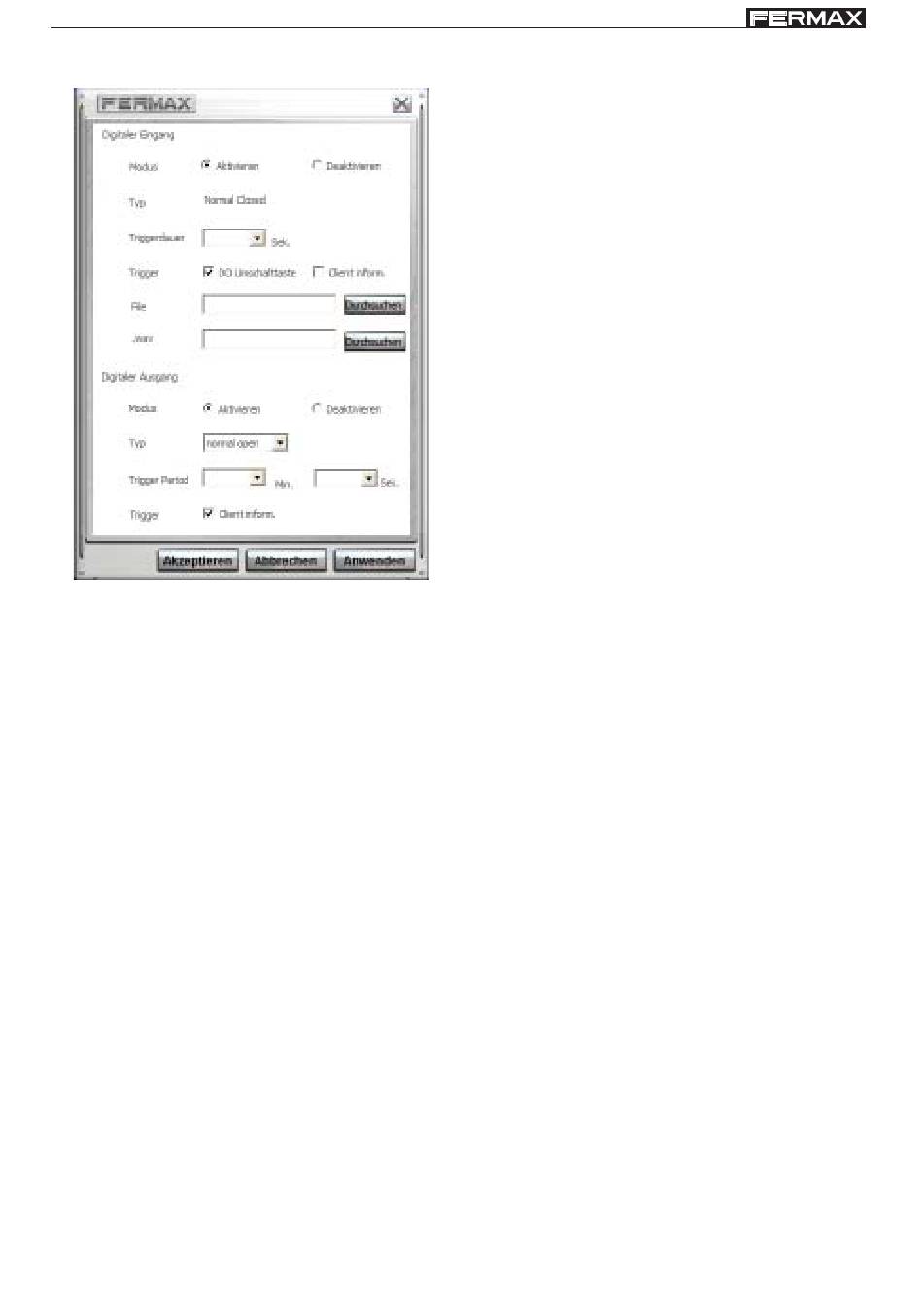

Konfiguration des Betriebsmodus Eingang DI.
Modus:
ermöglicht
Desaktivierung des Eingangs, durch Auswahl der
entsprechenden Option.
Typ: informiert über den Betriebstyp des Eingangs:
Normal Geschlossen (N.G.).
Trigger-Periode (Auslösungsperiode): es
handelt sich hierbei um den Zeitraum, während dem
am Eingang "DI+" eine Spannung anliegt, damit eine
Auslösung erfolgt.
Falls die Trigger-Periode = 0 ist, erfolgt die Auslösung
am Eingang sofort.
die Aktivierung
oder
