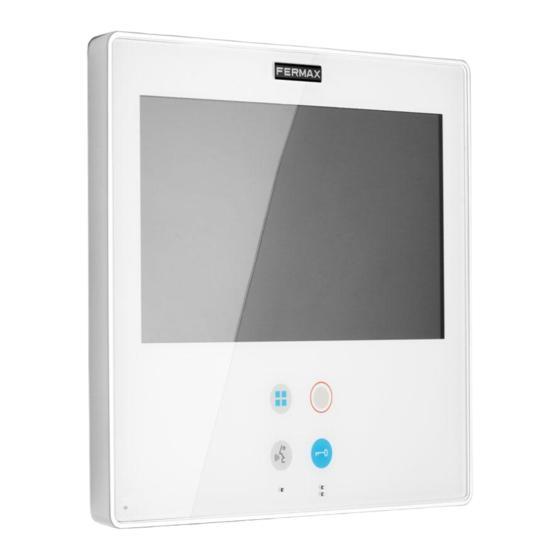

Monitor mit tastbildschirm
Vorschau ausblenden Andere Handbücher für Basic VDS SMILE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VDS
SMILE Monitor mit Tastbildschirm
INSTALLATIONS - UND PROGRAMMIERHANDBUCH
HANDBUCH FÜR FORTGESCHRITTENE ANWENDUNGEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fermax Basic VDS SMILE

Inhaltszusammenfassung für Fermax Basic VDS SMILE

  • Seite 1 SMILE Monitor mit Tastbildschirm INSTALLATIONS - UND PROGRAMMIERHANDBUCH HANDBUCH FÜR FORTGESCHRITTENE ANWENDUNGEN...
  • Seite 2 Kode 97890Ab V09_18 Diese technische Anleitung dient zu Informationszwecken und wird von FERMAX ELECTRONICA S.A.E. herausgegeben. Fermax behält sich dabei das Recht vor, die Eigenschaften der aufgeführten Produkte jederzeit und ohne vorherige Ankündigung zu ändern. Eventuelle Änderungen werden in nachfolgenden Aufl...

  • Seite 3: Inhaltsverzeichnis

    SMILE Monitor INHALTSVERZEICHNIS 1. BEDIENTASTEN (kapazitive Tasten) ..................4 1.1 7“ TASTBILDSCHIRM, NAVIGATIONSTASTEN UND LED ............4 1.2 STRUKTUR UND ANORDNUNG DER FUNKTIONEN ..............5 1.3 SCHNELLWAHLTASTEN ......................6 1.4 FUNKTIONEN AKTIVIEREN ......................6 1.5 AUFNAHME NACH ÄNDERUNG DER BILDSCHIRMEINSTELLUNGEN ODER RÜCKSTELLUNG ..6 1.6 FUNKTIONENTABELLE DER MENÜTASTE ANHAND DER ZEITDAUER DES GEDRÜCKTHALTENS ...6 2.

  • Seite 4: Bedientasten (Kapazitive Tasten)

    SMILE Monitor 1. BEDIENTASTEN (kapazitive Tasten) Türöffnungstaste/ Portierruf 1. Im Gesprächsmodus drücken, um die Tür zu öffnen. 2. Im Bereitschaftsmodus Portierruf durchführen (falls Portier- zentrale vorhanden). Menütaste: Einstellungen und Konfi guration. 1. Drei Sekunden lang gedrückt halten, um in das Installateur- und Melodiewahlmenü...

  • Seite 5: Struktur Und Verfügbare Funktionen

    SMILE Monitor 1.2 STRUKTUR UND VERFÜGBARE FUNKTIONEN „Nicht stören“ Modus (2.1) Portierruf (2.2) Eigenstart (2.3) Automatische Türöffnung (Doormatic) (2.4) Funktion F1 (2.5) Funktion F2 (2.6) Konfi gurationsmenü(2.7) Melodien (2.7.1) Installateurmenü(2.7.2) Zugang zur Programmierung: „Nicht stören“ Modus - Monitor Capture anruf - Installateurkode Portierruf Gesprächsmodus...

  • Seite 6: Schnellwahltasten

    SMILE Monitor 1.3 SCHNELLWAHLTASTEN Das Menü der Schnellwahltasten ist zugänglich durch kurzes Antippen der Menütaste, wenn einer der folgenden Status aktiviert ist: - Bereitschaftsmodus Menütaste erneut kurz antippen, - Nur Video um den Bildschirm „Schnell- - Gesprächsmodus wahltasten“ aufzurufen. Standardfunktionen 1.4 AKTIVIERUNG VON FUNKTIONEN Der Installateur kann bestimmte Funktionen aktivieren, die standardmäßig nicht aktiviert sind.

  • Seite 7: Über Den Monitor Bedienbare Funktionen

    SMILE Monitor 2. AM MONITOR VERFÜGBARE FUNKTIONEN Nachfolgend werden alle im Monitor vorhandenen Funktionen erläutert. 2.1 „NICHT STÖREN“ MODUS (Deaktivierung der Klingeltons) Funktion zur Deaktivierung des Klingeltons.Wenn dieser Modus aktiviert ist, leuchtet die „Nicht stören“ LED auf. Bei einem eingehenden Anruf, blinkt die Audio-LED und wird die Kameraübertragung ausgelöst.

  • Seite 8: Eigenstart

    SMILE Monitor 2.3 EIGENSTART Funktion zur Aktivierung der Kamera der Türstation. Es kann ein Eigenstart durchgeführt werden: Frei defi nierbare Funktionstaste. Im Bereitschaftsmodus die frei defi nierbare Funktionstaste 1 Sekunde lang drücken, um den Monitor manuell einzuschalten. Um zwischen der Haupt- und der Zusatzkamera (falls vorhanden) hin- und herzuschalten, die Taste 2 Sekunden lang gedrückt halten.

  • Seite 9: Funktion F1

    SMILE Monitor 2.5 F1-FUNKTION Die F1-Funktion und die F1-Klemme verfügen über die Möglichkeit den Betriebsmodus auf zwei Arten zu konfi gurieren, wenn der Monitor in einem MDS-Digital-System integriert ist (zusammen mit dem entsprechenden MDS-/VDS-Decoder): - Senden eines Negativstroms (Ausgang) oder - Notruf an MDS-Portierzentrale (Eingang).

  • Seite 10: Melodien

    SMILE Monitor 2.7.1 Melodien Diese Funktion erlaubt die Melodiewahl für jeden Anruftyp. Die ausgewählten Melodien werden abgespielt. Haupttürstation Lautstärke verringern/erhöhen Nebentürstation Lautstärkeeinstellung Türklingel Kontinuierlicher Modus (die Melodie wird dreimal wiedergegeben). Ausgewählt 2.7.2 Installateurmenü Menü, in dem der Systemverwalter die verschiedenen Funktionen gemäß den Anforderungen der Anlage programmieren kann.

  • Seite 11: A1) Programmierung Über: Monitor/Türstation

    SMILE Monitor a1) Programmierung über: Monitor Die Adresse des Monitors eingeben. Anrufadressbereich bei VDS von 1 bis 199. - Türstation Durch Drücken wird auf dem Bildschirm eine Bestätigungsmeldung angezeigt und ein Sig- nalton ausgegeben. Der Monitor verbindet sich automatisch mit der Türstation und aktiviert die Kamera (Symbolanzeige der Türstation an der Ecke des oberen Bildschirmrands).

  • Seite 12: A3) Programmierung Installateurkode

    SMILE Monitor Master-Türstation  < 2 Minuten 30 Sekunden a3) Programmierung des Installateurkodes Funktion zur Änderung des Installateurkodes b) Gesprächsmodus Menü zur Auswahl des Gesprächsmodus (standardmäßig Freisprechmodus). Simplex-Modus: Die Audiotaste drücken, um zu sprechen und loslassen, um zu hören. Funktion zur automatischen Simplex Öffnung des Sprechkanals beim Empfang eines Anrufs.

  • Seite 13: C) Konfi G. Der Über Das Menü Zugewiesenen Funktionen, Zutrittstasten Oder Der Frei Defi - Nierbaren Funktionstaste

    SMILE Monitor c) Konfi guration der zugewiesenen Funktionen über das Menü, die Schnellwahltasten oder der frei defi nierbaren Funktionstaste. Der Installateur kann bestimmte Funktionen aktivieren, die standardmäßig nicht aktiviert sind. Innerhalb der Option FUNKTIONEN sind diese standardmäßig aktiviert, so wie dies auf dem Bildschirm angezeigt wird.

  • Seite 14: C7) Außenkameraaktivierung (Cctv)

    SMILE Monitor c7) Aktivierung der Außenkamera (CCTV) Es besteht die Möglichkeit eine analoge Kamera extern an den Monitor anzuschließen und als CCTV-Bildquelle zu verwenden. Die Bilder dieser Kamera werden auf dem Bildschirm eingeblendet, wenn man im Menü die CCTV-Funktion auswählt. Durch Aktivierung des Video-Hilfseingangs, wird das CCTV-Symbol auf dem Monitorbildschirm eingeblendet und zeigt an, dass es sich um CCTV handelt.

  • Seite 15: Parameterkonfi Guration

    SMILE Monitor d) Parameterkonfi guration Der Installateur kann bestimmte Funktionen aktivieren, die standardmäßig nicht aktiviert sind. e1) Aktivierung von F2 zur Türöffnung. e2) Herkunft des Anrufs (Türstationnummer). e3) Induktionsschleife. e4) Aktivierung der Außenkamera über Türklingel. e5) Aktivierung Zusatzgeräte bei aktiviertem „Nicht stören“...

  • Seite 16: D5) Aktivierung Von Zusatzgeräten Bei Aktiviertem „Nicht Stören" Modus

    SMILE Monitor d5) Aktivierung Zusatzgeräte bei aktiviertem „Nicht stören“ Modus. Funktion, die es ermöglicht, dass der Ton am Ausgang desAnruferweiterungsmoduls sowie des Licht- und Summerreglers usw. auch bei aktiviertem „Nicht stören“ Modus vernehmbar ist, wenn am Monitor ein Anruf eingeht. LED-Anzeige „Nicht stören“...

  • Seite 17: Audioeinstellungen

    Relative Luftfeuchtigkeit 5 % - 95 % 7“ Tastbildschirm 5. MONITORABMESSUNGEN Abmessungen in mm AUFPUTZ UNTERPUTZ Hinweis: Abmessungen des Fermax-Unterputzkastens, - Kein Zierrahmen notwendig Ref. 6551: 186 x 198 x 46 mm (Höhe x Breite x Tiefe) (siehe Installation). Seite 17...

  • Seite 18: Monitorinstallation

    SMILE Monitor 6. MONITORINSTALLATION 6.1 UNTERPUTZ 7" 6.2 AUFPUTZ 7" Seite 18...

  • Seite 19: Anschlüsse

    SMILE Monitor 6.3 ANSCHLÜSSE MONITORANSCHLUSS Video-Klemmen: V: Kern M: Schirm CT: Kameraaktivierung (12 V VDC) VAUX: Video-Hilfseingang (Anschluss CCTV-Kamera). Diese Funktion ist in dem Modell Dominium nicht verfügbar Anschlussklemmen: +, -: Stromversorgung (18 VDC). L: Datenbus F1, F2: Zusatzfunktionen. Siehe Kapitel Programmierung. T,-: Anschluss Klingeltaste Wohnungstür (Türklingel).
  • Seite 20 SMILE Monitor ominium home management DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR COAX COAX DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR 75 Ohm COAX Seite 20...
  • Seite 21 SMILE Monitor omin iu m home management DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR COAX DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR b) Mit 5-Draht-BUS / UTP KAT5 DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR 75 Ohm 75 Ohm Seite 21...
  • Seite 22 SMILE Monitor ominium home management DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR 75 Ohm Seite 22...
  • Seite 23 SMILE Monitor ominium home management DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR c) Video-Hilfseingang 75 Ohm COAX omini um home management Nicht funktional. Seite 23...
  • Seite 24 Avd. Tres Cruces, 133 46017 Valencia España...
