Monitor iLoft

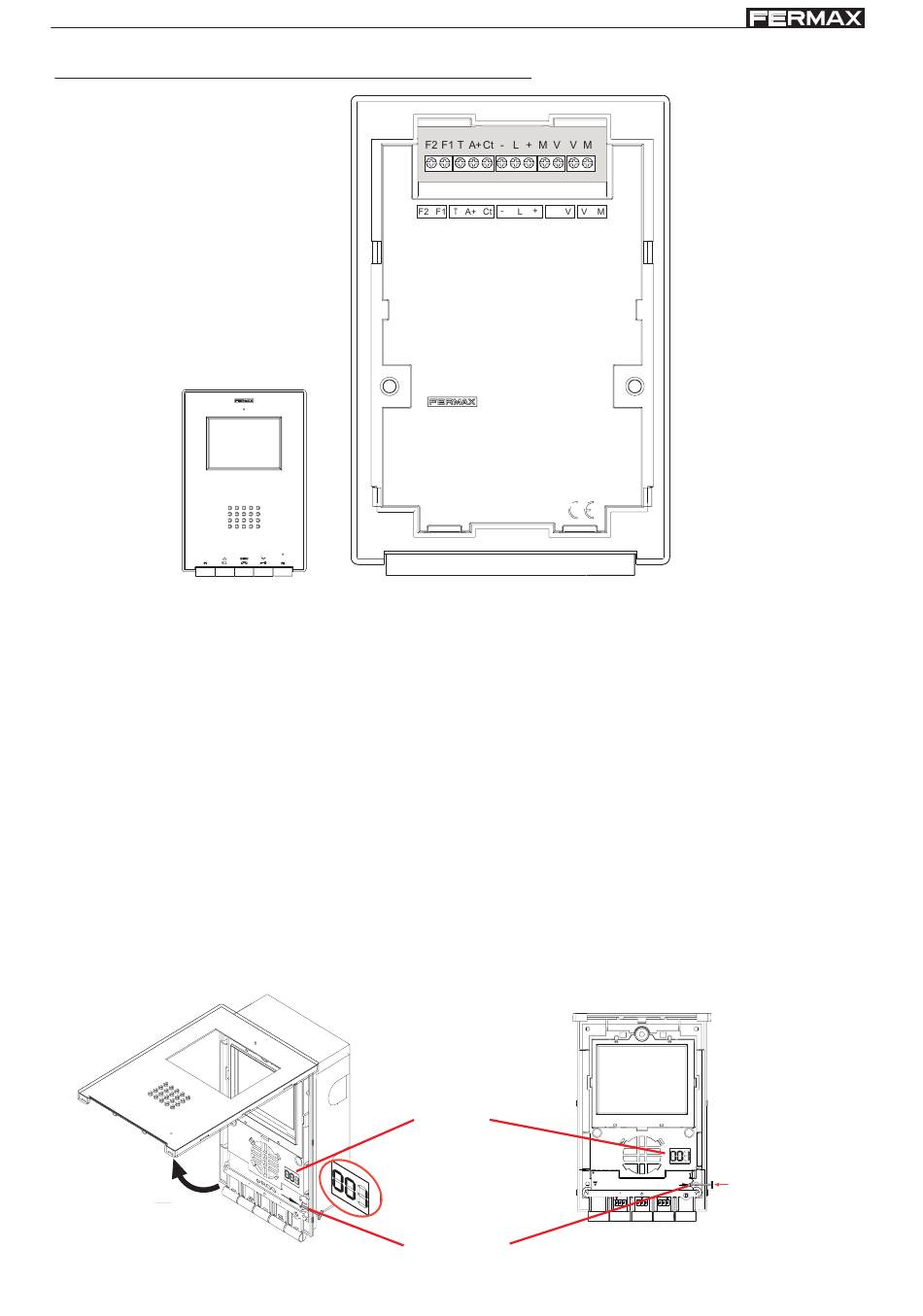

Anschlüsse Monitor:
• Video-Klemmen (Koaxial)
V: Kern
M: Schirm
Ct: Aktivierung der Kamera (10 VDC)
• Anschlussklemmen:
+, -: Stromversorgung (18 VDC).
L: Daten-Bus .
F1, F2: Zusatzfunktionen (Negativausgang "-").
T, -: Anschluss Ruftaste Wohnungstür
A, +: Anschluss Anruferweiterungsmodul, Ref. 2040, Aktivierung Beleuchtung und Klingeltasten,
Ref. 2438 usw....
Programmierdisplay: zeigt die programmierte ADS-Rufnummer an.
Taste PRG: Taste zum Aufrufen des Programmiermodus.
Display
Taste PRG
Drücken zum
PROG.
Aufrufen des
SW1 SW5
SW2 SW3 SW4
Programmiermodus
Seite 11
